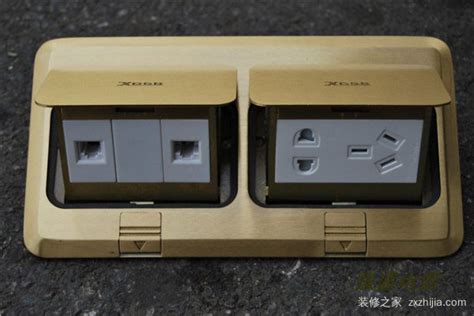

地面網絡插座接線方法圖或照片
壓接方法568A、568B,安裝方法因產品不同各有差異,買一套標書里面的設備按實物安裝即可,也可以讓廠家提供樣品.
開關插座有哪些分類 開關插座分類大全
1. 按開關的啟動方式來分:拉線開關、旋轉開關、倒扳開關、按鈕開關、蹺板開關. 觸摸開關等2. 2.常用開關按連接方式分類:按開關的連接方式來分:單控開關、雙控開關、雙極(雙路)雙控開關等.3. 按規格尺寸分:按規格尺寸標準型分:86型( 86mm*86mm)、118型(118mm*74mm)、120型(120mm*74mm)4. 按功能分類:一開單(雙)控 兩開單(雙)控 三開單(雙)控 四開單(雙)控聲光控延時開關觸摸延時開關門鈴開關 調速(調光)開關 插卡取電開關插座.
一般接地插座都幾相幾孔
一般接地插座,都是三相四孔;或者單相三孔;
誰有歐盟國家使用的插座的圖片
如圖:
三相插座t4一25是什么樣的圖片
三相四線插頭T4-25,400V4芯25A插頭、插座.

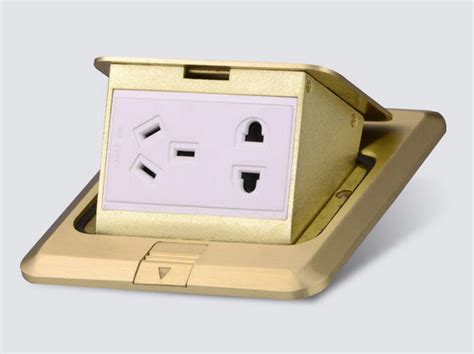

請問地面插座這個像屋檐一樣凸出的部分有什么作用?謝謝!有圖片
這是嵌入地面的,做到與地面平,
開關插座怎么接線 – 百度圖片搜索
開關插座就三種情況,一種是單單開關,分單雙控兩種,單控L為進線,L1接負載,雙控L為進線,L1接負載1,L2接負載2;二種是單單插座,這樣,L接火線,N接零線,還有一個接地線(地線目前一般可不接);三種是開關帶插座,如果要求開關控制插座,則插座的L線需從開關的L1或者L2接出來,其它與上述一致,如果開關不控制插座,則接線方式與上述一致.
插座底盒規格有哪些？ 插座規格分類介紹
今天為大家推薦的關于插座底盒方面的規格尺寸方面的分析告訴我們，不僅僅插座本身可以根據功率以及大小或者是插孔的數量進行詳細細致的分類，而且更進一步的對應的插座底盒的規格也是完全不一樣。常見的可能是各種各樣的型號，比如類似于上文所述的八六型的接線盒和，128型的接線盒，不同的產品對應的適用場所不太一樣，長寬高方面的參數有一定的區別。
一、插座底盒規格
常用的接線盒型號有：
1、86型接線盒。
2、120型接線盒。
3、118型接線盒。
86型：指面板尺寸為86mm * 86mm,安裝孔距為60mm。如德力西開關插座的CD810系列、CD820系列都是86型;
118型：指面板尺寸為118mm * 75mm,衍生產品為154mm * 75mm、195mm * 75mm，安裝孔距分別為：83.5mm、121mm、160.5mm。德力西CD608系列為118型
120型：指面板尺寸為120mm * 70mm，安裝孔距為：83.5mm,德力西cd300系列為120型。
二、插座規格分類
1.三孔插座:
三孔插座有10A的和16A的之分，普通和多功能之分，還有帶開關和不帶開關的區別。
10A：家中常用的電器都是普通的10A以下電流，最常用的就是10A五孔插座,帶開關的三孔插座上的開關可以控制三孔的電源，也可以用作照明開關的控制。
16A：16A三孔滿足家庭內空調或其它大功率電器，如電熱水器。需注意：電器的插頭規格?？照{插一般是使用16A的，2.5P-3P的柜機空調需要使用20A插座,再大的話用25A或者使用空氣開關直接控制,具體空調配置多少A電流可以根據空調上佩帶的插頭標示來配置，大功率的電熱水器也有可能使用到16A或者20A的插座，由于10A的三孔和16A的三孔的插孔距離和大小都是不一樣的，使用普通的插頭不能插入16A的插座，使用16A的插頭同樣也不能插入10A的普通插座
2.插座帶開關：
控制插座通斷電，方便使用，不用拔來拔去，也可以單獨作為開關使用。多用于常用電器處，如微波爐、洗衣機，單獨控制鏡前燈等。
3.多功能插座：
多功能五孔的型號是N5108*等，將多功能五孔的三孔上突出來的一塊小三角蓋板拆掉就是可以兼容老式的及國外制式的圓腳插頭、方腳插頭等等。
上文大家推薦的是關于插座底盒規格大小方面的參數分析，由此入手可以得知，常見的插座底盒可以分為三種，對應的型號不太一樣，尺寸規格也有一定的區別，而且根據不同品牌和廠家旗下推出來的產品，還可以發現產品在材質方面有一定的差異，那么通過上文還可以得知，常見的包括120型插座底盒，128型插座底盒或者是86型插座底盒，大家可以通過實際進行考量。
插座接點編號對照圖怎么看
左零(N)右火(L)中間接地-_-線
插座如何接線，有圖
—————————————————————————-
方法① 雙頭單接
—————————————————————–
方法 ②單接三頭
——————————————————————————-
方法 ③ 三頭雙頭混接
————————————————————————————-
所有圖，都是從眼睛看向墻壁的方向。也就是安好面板以后，是“左零[N] 右火[L]”【一般插座標有符號N L】，是標準接法。
