橋架怎么安裝圖片
1、首先第一步是工字鋼+托臂的形式:先要把立柱固定起來,方法有2種,一個是預埋埋件,一個是現場打膨脹螺栓. 2、然后就是進埋件了, 可以預埋到樓板板底、梁底、梁側等的位置了,如下圖所示. 3、接著要是如果埋件在墻上的時候,就進行走2排橋架,預埋是2排埋件的話,那么這樣就可以省略的立柱了. 4、最后就是吊架的步驟了:可以用吊架把橋架吊起來.吊架的固定方法也大致分為兩種埋件和膨脹螺栓這2 種.將撐底座位于連接桿的上端,液壓桿與支撐底座相連接,液壓桿與轉動座Ⅱ相連接,轉動座Ⅱ與轉動桿相連接,吊鉤與轉動桿相連接,緊定螺釘與滑動套相連接.橋架就安裝完成了.
見過這樣的電纜工程嗎?(也許有點震撼)
接著準備展放戶外饋線電纜,看,材料已經進場了二、電纜隧道和棧橋式電纜橋架電纜隧道是這樣砌起來的(還未封頂蓋)敷設饋出線電纜封頂蓋后的電纜隧道以下圖片比較壯觀哦:建設中的電纜橋架(兩通道并行全鋼架結構)橋架八百多米長喔!可以跑得汽車了.這個角度怎么樣哈?中途分支下地.終于要在這里全部落地了.開始展放電纜了.有一點氣勢了.好看吧?這個說實在的,俺也是頭一回見到哈!動力卻是這種小專用機械一—電動絞磨.請記住那張真摯的笑臉——是他們的辛苦杰作哦!電纜下地后是這樣走的……..這樣沿溝還得走很遠哦!
橋架配件圖片與名稱主要有什么?

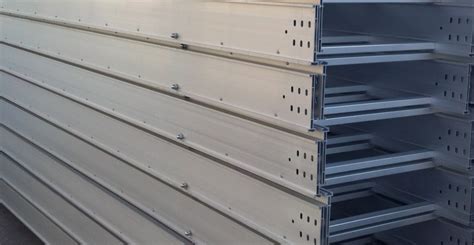

電纜橋架歸于一款為維護電纜而衍生的產品,它能夠維護電纜在正常通電運作的情況下不被外界環境和不定要素影響和損壞,然后保證用電、供電安全. 槽式電纜橋架:是屬于全封閉的橋架,類似一個盒子一樣保護電纜. 梯式電纜橋架:外形類似于梯子,中間焊有橫桿加固支撐具有重量輕、成本低、承受能力極強、透氣性好等特點. 托盤式電纜橋架:托盤式橋架是半密封型,它跟槽式橋架的樣子非常相似,它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點. 橋架配件圖示:
電纜橋架2*(300*150)是什么
是第2層 的意思;規格是300*150. 電纜橋架分為槽式、托盤式和梯架式、網格式等結構,由支架、托臂和安裝附件等組成.建筑物內橋架可以獨立架設,也可以附設在各種建(構)筑物和管廊支架上,應體現結構簡單,造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架,如果是在鄰近海邊或?qū)儆诟g區,則材質必須具有防腐、耐潮氣.
走線架、配線架和橋架的區別
配線架是接線用的,橋架是走電線電纜的蓋的且封閉的金屬或塑料制品,走線架與橋架類似,不封閉的,還有梯架,象梯子一樣也是布線用的,且敞開無蓋的.
電纜橋架各規格的材質厚度,國家有標準嗎?
有標準,不過不是國家的,是國際的.IEEE
怎么看電纜橋架平面圖
首先確定是什么樣式的電纜橋架,結構形式、表面處理; 其次測算出橋架直通的數量,有彎頭的地方統計彎頭的數量; 然后檢查剖面圖的說明
電纜橋架如何布置？
施工方需要根據施工圖紙?jiān)O(shè)計進行施工安裝
1、在工程設計中，電纜橋架的布置應根據經濟合理性、技術可行性、運行安全性等因素等綜合比較，以確定最佳方案，還要充分滿足施工安裝、維護檢修及電纜敷設的要求。
2、電纜橋架水平敷設時距地面的高度一般不低于2.5m，垂直敷設時距地1.8m以下部分應加金屬蓋板保護，但敷設在電器專用房間內時除外。
電纜橋架水平敷設在設備夾層或上人馬道上低于2.5m應采取保護接地措施1.3電纜橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理防腐蝕方式處理方式應滿足工程耐久性是要求。
對耐腐蝕性能要求較高或要求潔凈的場所，宜選用鋁合金電纜橋架1.4
電纜橋架在有防火要求是區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準要求。
電纜橋架分哪幾類,各用什么符號區別
電纜橋架在現代工業和民用建筑中,用來敷設電線、電纜用的輔助設施.在現代建筑的智能化布線中應用廣泛,其型狀上分為;線槽和梯架兩大類. 材質;有鋼制、鋁制、玻璃鋼制品、塑料制品和水泥制品幾大類. 功能區別有;防火型、阻燃型、耐腐蝕型和普通型. 規格;按敷設電纜的大小和同一管路上敷設的線纜的多少按設計選用. 表面處理;有噴塑、噴漆、鍍鋅和刷防火材料幾種方式. 標準化;目前國內尚未對電纜橋架實行統一制作標準,各廠家自編規格自主命名. 驗收標準;由生產廠家送樣,由國家指定的列行試驗所驗收發證.
橋架配件圖片及名稱主要有哪些?
三通 彎頭 異徑 螺絲 扣鎖 托臂 吊桿 橫擔 低坐 連接片 接地線
