電風扇電機怎么安裝7線

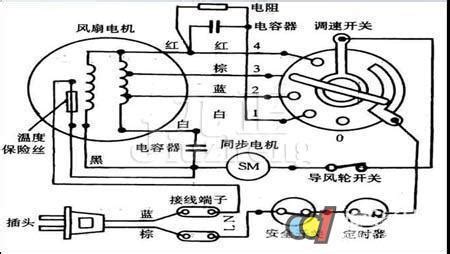

電風扇七線電機安裝接線方法: 1. 紅色線為超強風檔接電風扇檔位開關超強風檔位端子上; 2. 橙色線為強風檔接電風扇檔位開關的強風檔位端子上; 3. 灰色線為中風檔接電風扇檔位開關的中風檔位端子上; 4. 白色線為低風檔接電風扇檔位開關的低風檔位端子上; 5. 藍色線為遙控電機線接同步電機的任意端子上; 6. 剩下兩條不分正負極一條接在電源零線端上; 7. 另外一條接在藍色線端子上. 接線詳情見下圖: 注:電機接線后要對照電路圖進行驗證后才可通電試機確保安全.
電風扇電機4線接擦頭2線接法
一般紅線和黑線(接有電容)接電源,即最快速運轉.藍線和白線是調速的,可以不接.
家用電風扇的電機有電容的怎樣接線
如果是調速的,就有5根線,紅、白、藍分別是快中慢三檔,黃線和黑線接電容,黑線接零線,紅線接火線.
單相電容電風扇抽頭電機外部的六個接線柱是如何接線的
方法是可以用萬用表找出這6根線所屬的2個繞組.其中只有2根線的繞組的一頭外接電容后接電源,沒有接電容的一頭直接接地.萬用表找出另外一個繞組的4根線中電阻最大的2個抽頭,其中一頭接地,這樣剩余的3根線接調速器后再接電源.這樣就可以用調速器控制速度了. 電機(英文:Electric machinery,俗稱＂馬達＂)是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置.在電路中用字母M(舊標準用D)表示.它的主要作用是產生驅動轉矩,作為用電器或各種機械的動力源.發電機在電路中用字母G表示.它的主要作用是利用機械能轉化為電能,目前最常用的是,利用熱能、水能等推動發電機轉子來發電.
電風扇電機里的6根線各接的什么啊?
紅:接定時器出線; 黑:接零線; 藍、白:接調速開關; 2黃:接電風扇電容. 對不起,打錯了!紅、藍、白接調速開關!
電風扇怎么接線
按照?qǐng)D示接,圖中有根黑色的線看不清是否斷了,斷的話把它與零線接在一起.
電風扇,電機有三根線,插頭有兩根線,怎么接線
電風扇有三根線.一根主繞組,一根啟動,一根公共端. 接法啟動線接啟動電容后與主繞組線并接后接火線.公共端接零線.
家用電風扇怎么接線改變它的轉?有電路圖最好啦!
原來家用電風扇的轉速過高,我采取的辦法是:在定時器并接了一個2微法,
400伏的電容,減低風速.閉合定時器電容不起作用,是原來的三檔,斷開定時
器,電容在起作用,這樣三檔變?yōu)榱鶛n.
