3腳電位器怎么接

兩邊的接腳,一腳接地,就是0電位,一腳接需要調整的最高點位,中心是輸出端,接電源輸入端或需要調整的信號輸入端.

怎樣接3引腳電位器?

你可以把電位器看成是兩個串聯的電阻,中間是它們的連接點.連接哪個是根據你的電路需要決定的.

電位器的接法:電位器有3個腳 ,1腳接地, 2腳接輸出, 3腳接信號輸入

信號從電阻一端進入,另一端接地,滑動端接輸出,是一種接法.為分壓式接法.還有多種接法和應用.

關于三腳電位器在電路途中的接法,實在不敢確定,請幫幫忙

這兩種接法在理論上是等效的,都可以改變下部電阻的大小,而且調節的范圍都一樣. 但是,在實際效果中,圖1更好,原因是,如果按照圖2接法,一旦電位器的滑臂接觸不好,就使得下部斷路,從而使7腳的電壓突然躍升到最高電壓;如果按照圖1接法,即使滑臂開路,R1與RK和R2仍然可以起到分壓的作用,7腳不會升到最高電壓.

請問這種電位器的三個引腳這么按這樣的電位器符號接?

電阻R6,50K是可變電阻.用圖上的電位器替代,將中間的那個滑動引腳,用導線連接在電位器兩端的其中一個引腳端就可以了.我看單個的那個端就是滑動引腳端.

電位器三根線怎么接？

1、電位器（或微調電阻等等）常規引腳（僅舉例說有3個引腳的電位器），兩頭的電阻值是固定的，中間引腳對任何一端引腳的電阻值是可變的。

2、它等效于從中間引腳起把電位器分成兩個串聯的電阻，串聯總阻值是固定的；

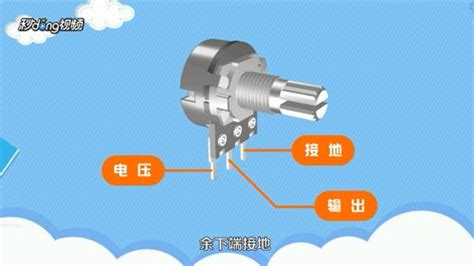

3、因此，如果作為可變分壓電阻用，則一端接輸入電壓，中間端接輸出，余下端接地；

擴展資料：

電位器作用

1、用作分壓器

電位器是一個連續可調的電阻器，當調節電位器的轉柄或滑柄時，動觸點在電阻體上滑動。此時在電位器的輸出端可獲得與電位器外加電壓和可動臂轉角或行程成一定關系的輸出電壓。

2、用作變阻器

當電位器作為電流控制器使用時，其中一個選定的電流輸出端必須是滑動觸點引出端。

3、用作電流控制器

電位器用作變阻器時，應把它接成兩端器件，這樣花電位器的行程范圍內，便可獲得一個平滑連續變化的電阻值。

3腳電位器的接法

這兩種接法局部上是等效的,如果只是單純的圖上的電路兩者等同.

三腳電位器怎么接

一火線,一零線,一地線

三腳電位器 焊接方法????

這個問題有點奇怪~怎么連接還要看你用在什么方面了 絕大多數的電位器2腳都為動片,如果你只需要把它做為一個可變電阻,可以把2、3腳接在一起,1腳輸入,2、3腳輸出就行了.

如果要把一個電位器焊接的一個LED照明電路中,那么這個電位器的三個引腳要怎么接

所謂的電位器就是一個可以調節的電阻,兩頭的兩個引腳是電位器的最大阻值,中間的是可以活動的調節阻值的大小可以調節照明的電壓,從而就調節了你的照明的亮暗程度
