注塑機拉桿電子尺如何接線
一定要按照電腦和電子尺標示的接,接反或短路會燒壞電腦,切記.
注塑機電子尺三根線斷了怎么接
按線色接就可以了!
電子尺有兩根線,那根輸出線,
只有兩根線,并且還需要供電的話,那很可能數據線跟電源線是共用的,這個你可以參照下DS18B20的兩線接法.
直線位移傳感器(電子尺）如何使用,如何安裝，請各位大蝦指教一下
根據電子尺對安裝的設計要求，以及在最終客戶現場進行售后服務所得到的一些經驗，特總結出電子尺安裝注意事項如下，與大家分享。初看似乎復雜，但習慣了就成為自然。
一、選擇電子尺規格需留有余量，一般在實際行程的基礎上選大一規格的即可。
二、同時注意，1000mm規格以下可選用KTC拉桿系列，大于此行程的規格，或不便于進行對中調整的場合，宜選用KTF滑塊結構。
三、電子尺的安裝宜將余量均勻留在兩端，未確定極限位置之前不要鎖緊固定支架螺絲，待調整行程OK后才能鎖緊電子尺固定支架螺絲。
四、拉桿式電子尺的拉球萬向頭允許半徑1mm的對中性偏差，當然規格越短，建議對中偏差越小。
五、固定電子尺后，將拉桿（KTC、KTM系列均適用）縮回時，萬向球頭的圓柱本體應能在四個徑向方位有空隙。否則，調整萬向頭安裝位或調整靠近伸出端的安裝支架位。
六、在拉桿拉出時如有很大的不對中，應調整靠近插頭那端的安裝支架。這可作為一種輔助復查方式。
七、拉球萬向頭安裝桿與拉桿允許角度±12o的傾斜。但如果安裝時對中偏差和傾斜偏差同時都很大將會影響電子尺的穩定性和使用壽命。應予以進一步調整。
八、滑塊電子尺可以減少調整對中性的工作量，但輔助加長桿不能取消，否則，會出現由于對中性不好而導致穩定性和使用壽命，甚至當即致使電子尺失效。
九、一切調整好后，緊固安裝螺絲，力度應使接地電阻小于1Ω為宜。用萬用表200Ω檔位測量電子尺封蓋螺絲與安裝支架之間的電阻。
十、使用四線制或帶有屏蔽線的配線，電子尺那端接地端應連接，同時將第四端或屏蔽線在電控箱端可靠接地。
米朗電子尺 qq:1154085209
臺達PLC跟電子尺如何連接?
用高速計數器x1,x2接口………
DH48J計數器怎樣接線
DH48J計數器接線的步驟如下：
1、首先確定電源端。
2、如果用接近開關或光電開關，那么開關棕色線(有的為紅色)接儀表12V (有的標為VCC或U0)，藍色線接儀表GND (有的標為COM)，黑色線接IN端(有的標為CNT) 。如果用兩線的機械觸點開關，那么這兩根線應接在上述的IN和GND端。
計數是一種最簡單基本的運算，計數器就是實現這種運算的邏輯電路，計數器在數字系統中主要是對脈沖的個數進行計數，以實現測量、計數和控制的功能，同時兼有分頻功能。
計數器是由基本的計數單元和一一些控制門所組成，計數單元則由-系列具有存儲信息功能的各類觸發器構成，這些觸發器有RS觸發器、T觸發器、D觸發器及JK觸發器等。
擴展資料
計數器的種類介紹：
1、如果按照計數器中的觸發器是否同時翻轉分類，可將計數器分為同步計數器和異步計數器兩種。
2、如果按照計數過程中數字增減分類，又可將計數器分為加法計數器、減法計數器和可逆計數器，隨時鐘信號不斷增加的為加法計數器，不斷減少的為減法計數器，可增可減的叫做可逆計數器。
另外還有很多種分類不一一列舉，但是最常用的是第一種分類，因為這種分類可以使人一目了然，知道這個計數器到底是什么觸發方式，以便于設計者進行電路的設計。此外，也經常按照計數器的計數進制把計數器分為二進制計數器、十進制計數器等等。
參考資料來源：百度百科-計數器
天工穿孔機電子尺正負怎么調
1.本傳感器（光柵尺）的工作長度應大于機床的最大行程，以免將光學尺撞壞。2.傳感器安裝平面，只要是非機械加工面，必須于傳感器尺身面加墊片或用戶自制安裝塊墊平，以保證傳感器與安裝面連接的穩定可靠性。3.安裝傳感器時，傳感器的尺身與機床導軌的平行度小于0.1MM，最大不超過0.15MM，當傳感尺身工作長度大于1000MM時，應加裝安裝塊以保證傳感器尺身與導軌的平行度。4.讀數頭兩側面與傳感器尺身面應保證平行且對稱，讀數頭和傳感器尺身高低方向間隙在0.8MM-1MM之間，安裝時用墊塊調整間隙，安裝后抽去墊塊。5.信號線的固定必須考慮到全部相關移動距離，固定位置盡量在行程中央，并將多余的線扎好固定。6．接地線聯接要右靠，用萬用表測量其接地電阻必須小于10Ω盡可能符合阿貝原則；保證讀數頭和殼體的良好相對運動；避免直接污染，不妨礙操作使用。
求CJX2 – 1201的接線圖和詳細說明
CJX2-1201接觸器主觸點額定容量為12A、帶有一付常閉輔助觸點,A1、A2為線圈接線端,1/L1、3/L2、5/L3、2/L1、4/L2、6/L3是主觸點,21NC、22NC為常閉觸點,該型號接觸器一般應用在電機的順、逆轉(2個接觸器)控制作為互鎖電路,即電路工作只允許一個接觸器(另一個接觸器被吸合的接觸器斷開控制線路),以防止因故或誤操作導致2個接觸器同時吸合引起電源短路.參考附圖接線:
立式銑床的電子尺如何安裝
不同品牌不一樣的操作~ 另外需要提醒的是,不是使用中不準就想著補償,一般安裝的時候已經調試好了~發生數顯尺顯示不準確大多是因為機床的導軌精度偏差了~(一般是在使用中沒有保養調整導軌的鑲條)

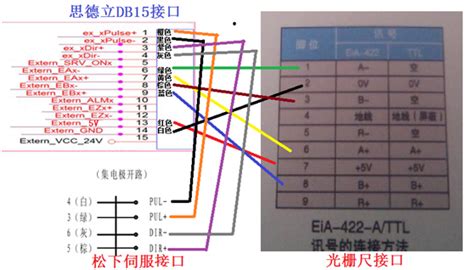

KA – 300光柵尺線色不一致怎么接線
那得看光柵尺的信號了呀,把信號接對了就行了,光柵尺基本上都有信號說明的,知道光柵尺是什么牌子的話,也可以接的,國產的光柵尺信號都是一個樣,我不知道你這KA是什么牌子的,所以幫不了你哦、
