低壓電器元件是什么
低壓電器元件是指在低壓電力系統或其他用電設備的控制、測量、保護、遙控、遙測、操縱等目的,用多種儀器、儀表、繼電器、控制開關等按設計圖安裝的二次回路,以實現對低壓電力系統或用電設備的啟動、停止、聯動、正常運行的監視和控制.上術二次電路中的交直流電流表、交直流電壓表、功率表、功率因數表、控制開關、按鈕、各種繼電器(交直流、不同電壓等)、測溫儀器、溫濕度顯示控制等各種儀器、儀表等,統稱電器元件.
低壓電器的基本結構
低壓電器一般都有兩個基本部分:一個是感測部分,它感測外界的信號,作出有規律的反應,在自控電器中,感測部分大多由電磁機構組成,在受控電器中,感測部分通常為操作手柄等;另一個是執行部分,如觸點是根據指令進行電路的接通或切斷的.
介紹常用低壓電器
1 斷路器概念
斷路器是控制電流通斷的設備，主要用于對線路及設備的保護，當電路中出現過載、短路、欠壓等故障時，能迅速切斷電源，保護線路、負載及相關設備的安全。
2 斷路器類型
斷路器按結構型式，可分為塑殼式和框架式兩大類。作為進線開關，一般選擇框架式斷路器，框架斷路器具有模塊化結構、智能化過電流保護功能、選擇性保護精度高、供電可靠性強，零飛弧距離等特點，同時帶有開放式通訊接口，可進行遙測、遙控，能夠滿足控制中心和自動化系統的要求。但是框架式斷路器有體積大、價格高、接觸防護較差等弱點，所以作為進線斷路器，它并不是最佳選擇。塑殼式斷路器有體積小，安裝緊湊、外形美觀、價格低、接觸防護好等特點，以往它沒有成為進線開關的首選，主要受到其容量小，短路分?jǐn)嗄芰Φ停x擇性和短時耐受能力差這幾方面因素的限制，但是隨著技術的發展和新產品的推出，這些問題已經獲得了不同程度的改進。斷路器根據保護類型有A類和B類之分：A類為非選擇型，B類為選擇型。所謂選擇型是指斷路器具有過載長延時、短路短延時和短路瞬時的三段保護特性。僅有過載長延時、短路瞬時的二段保護，它們是屬于非選擇型的A類斷路器。選擇性保護，如圖1所示。當F點短路時，只有靠近F點的QF2斷路器動作，而上方位的QF1斷路器不動作，這就是選擇性保護（由于QF1不動作，就使未發生故障的QF3、QF4支路保持供電）。如果QF2和QF1都是A類斷路器，則F點發生短路，短路電流值達一定值時，QF1、QF2同時動作，QF1斷路器回路及其下的支路全部停電，就不是選擇性保護了。能夠?qū)崿F(xiàn)選擇性保護的原因是，QF1為B類斷路器，它具有短路短延時性能，當F點短路時，短路電流流過QF2支路，也流過QF1回路，QF2的瞬時動作脫扣器動作（通常它的全分?jǐn)鄷r間不大于0.02s），因QF1的短延時，QF1在0.02s內不會動作（它的短延時≥0.1s或0.2、0.3、0.4s）。在QF2動作切斷故障線路時，整個系統就恢復了正常。可見，如果要達到選擇性保護的要求，上一級的斷路器應選用具有三段保護的B型斷路器。
3 斷路器參數設定
斷路器一般具有兩個反映斷路器短路分?jǐn)嗄芰Φ膮?shù)：額定極限短路分?jǐn)嗄芰cu與額定運行短路分?jǐn)嗄芰cs。額定極限短路分?jǐn)嗄芰?Icu)是指在一定的試驗參數（電壓、短路電流、功率因數） 條件下，經一定的試驗程序，能夠接通、分?jǐn)嗟亩搪冯娏鳎?jīng)此通斷后，不再繼續承載其額定電流的分?jǐn)嗄芰ΑＦ湓囼灣绦驗镺—t—CO。具體方法是：把線路的電流調整到預期的短路電流值(例如380V，50kA)，而試驗按鈕未合，被試斷路器處于合閘位置，按下試驗按鈕，斷路器通過50kA短路電流，斷路器立即開斷(O)，斷路器應完好，且能再合閘。經間歇時間t后，此時線路仍處于熱備狀態，斷路器再進行一次接通(C)和緊接著的開斷(O)，(接通試驗是考核斷路器在峰值電流下的電動和熱穩定性)。此程序即為CO。斷路器能完全分?jǐn)啵瑒t其極限短路分?jǐn)嗄芰细瘢ㄔ嚈z后要驗證脫扣特性和工頻耐壓）。斷路器的額定運行短路分?jǐn)嗄芰?Ics)是指在一定的試驗參數（電壓、短路電流和功率因數）條件下，經一定的試驗程序，能夠接通、分?jǐn)嗟亩搪冯娏鳎?jīng)此通斷后，還要繼續承載其額定電流的分?jǐn)嗄芰Γ湓囼灣绦驗镺—t—CO—t—CO。它比Icu的試驗程序多了一次CO，經過試驗，斷路器能完全分?jǐn)唷⑾珉娀。驼J(rèn)定它的額定運行短路分?jǐn)嗄芰细瘢∣—Open表示分?jǐn)嗖僮鳎籆-Close表示閉合操作，CO—表示閉合操作后緊接著分?jǐn)嗖僮鳎籺—表示兩個相繼操作之間的時間間隔，一般不小于3分鐘）。額定運行短路分?jǐn)嗄芰cs的試驗條件極為苛刻（一次分?jǐn)唷⒍瓮〝啵捎谠嚭笏€要繼續承載額定電流（其次數為壽命數的5%），因此它不單要驗證脫扣特性、工頻耐壓，還要驗證溫升。我國國家標準GB14048.2規定，Ics可以是極限短路分?jǐn)嗄芰cu數值的25%、50%、75%和100%。因此可以看出，額定運行短路分?jǐn)嗄芰κ且环N比額定極限短路分?jǐn)嚯娏餍〉姆謹嚯娏髦担琁cs是Icu的一個百分?jǐn)?shù)。一般來說，具有過載長延時、短路短延時和短路瞬動三段保護功能的斷路器，能實現選擇性保護，大多數主干線(包括變壓器的出線端)都采用它作主保護開關。不具備短路短延時功能的斷路器(僅有過載長延時和短路瞬動二段保護)，不能作選擇性保護，它們只能使用于支路。（B類斷路器為50%、75%和100%，B類無25%是鑒于它多數是用于主干線保護之故）。具有三段保護的斷路器，偏重于它的運行短路分?jǐn)嗄芰χ担褂糜诜种Ь€路的斷路器，應確保它有足夠的極限短路分?jǐn)嗄芰χ怠o論是哪種斷路器，雖然都具備Icu和Ics這兩個重要的技術指標。但是，作為支線上使用的斷路器，可以僅滿足額定極限短路分?jǐn)嗄芰纯伞，F(xiàn)在出現的較普遍的偏頗是寧取大，不取正合適，認為取大保險。但取得過大，會造成不必要的浪費（同類型斷路器，其高分?jǐn)嘈停绕胀ㄐ偷膬r格要貴出許多)。因此支線上的斷路器沒有必要一味追求它的運行短路分?jǐn)嗄芰χ笜?biāo)。而對于干線上使用的斷路器，不僅要滿足額定極限短路分?jǐn)嗄芰cu的要求，同時也應該滿足額定運行短路分?jǐn)嗄芰cs的要求，如果僅以額定極限短路分?jǐn)嗄芰cu來衡量其分?jǐn)嗄芰细衽c否，將會給用戶帶來不安全的隱患。對于選擇性B類斷路器，還具有的一個特性參數是短時耐受電流（Icw）,是指在一定的電壓、短路電流、功率因數下，保持0.05秒、0.1秒、0.25秒、0.5秒或1秒而斷路器不允許脫扣的能力，Icw是在短延時脫扣時，對斷路器的電動穩定性和熱穩定性的考核指標，通常Icw的最小值是：當In≤2500A時，它為12In或5kA，而In＞2500A時，它為30kA。斷路器的額定電流使用兩個概念：斷路器的額定電流In和斷路器殼架等級額定電流Inm。當我們通常所說的“斷路器額定電流”，是指“斷路器殼架等級額定電流”而不是“脫扣器額定電流”。多數低壓斷路器供應商所提供的產品資料中，也一般不提“斷路器殼架等級額定電流”這一復雜的說法，而只給出“斷路器額定電流”這一參數，其實就是“斷路器額定電流”作為“斷路器殼架等級額定電流”的一種簡稱。“斷路器殼架等級額定電流”是標明斷路器的框架通流能力的參數，主要由主觸頭的通流能力決定，它也決定了所能安裝的脫扣器的最大額定電流值。斷路器的脫扣器型式有過電流脫扣器、欠電壓脫扣器、分勵脫扣器等。過電流脫扣器還可分為過載脫扣器和短路(電磁)脫扣器，并有長延時、短延時、瞬時之分。過電流脫扣器最為常用。標明過電流脫扣器的電流有以下幾個參數：①脫扣器額定電流In，指脫扣器能長期通過的最大電流。②長延時過載脫扣器動作電流整定值Ir，固定式脫扣器其Ir=In，可調式脫扣器其Ir為脫扣器額定電流1n的倍數，如Ir=0.4～1×1n。③短延時電磁脫扣器動作電流整定值Im，為過載脫扣器動作電流整定值Ir的倍數，倍數固定或可調，如Im=2～10×Ir。對不可調式可在其中選擇一適當?shù)恼ㄖ怠＂芩矔r電磁脫扣器動作電流額定值Im′，為脫扣器額定電流In的倍數，倍數固定或可調，如Im′=1.5～11×In。對不可調式可在其中選擇一適當?shù)恼ㄖ怠?/p>
4 斷路器的選用
斷路器的選擇，首先根據具體使用條件選擇類別，再按電路的額定電流及對保護的要求來確定具體參數。例如當額定電流在630A以下，短路電流不太大，首選塑殼式斷路器。額定電流比較大，可以選用框架式斷路器(ACB)，當然也可以用那些性能好的塑殼式斷路器代替。對短路電流特別大的支路要注意斷路器的限流能力能否滿足要求。有漏電保護要求時，斷路器須有此功能。選擇斷路器的一個重要原則是斷路器的短路分?jǐn)嗄芰Α菥€路的預期短路電流，這個斷路器的短路分?jǐn)嗄芰νǔＪ侵杆臉O限短路分?jǐn)嗄芰Αo論A類或B類斷路器，它們的額定運行短路分?jǐn)嗄芰cs絕大多數是小于它的額定極限短路分?jǐn)嗄芰cu的。即脫扣器能長期通過的電流，也就是脫扣器額定電流。但是，按線路預期短路電流的計算來選擇斷路器的分?jǐn)嗄芰Γ_的線路預期短路電流的計算是一項相當耗時耗力的工作。因此有一些誤差不很大而可以被接受的簡捷計算方法，比如對于10/0.4KV電壓等級的變壓器，可以考慮高壓側的短路容量為無窮大（10KV側的短路容量一般為200～400MVA甚至更大，因此按無窮大來考慮，其誤差不足10%）。或變壓器的阻抗電壓UK表示變壓器副邊短接（路），當副邊達到其額定電流時，原邊電壓為其額定電壓的百分值。因此當原邊電壓為額定電壓時，副邊電流就是它的預期短路電流。這些計算均是變壓器出線端短路時的電流值，這是最嚴重的短路事故。如果短路點離變壓器有一定的距離，則需考慮線路阻抗，因此短路電流將減小。用戶在設計時，應計算安裝處（線路）的額定電流和該處可能出現的最大短路電流。并按以下原則選擇斷路器：斷路器的額定電流In≥線路的額定電流IL斷路器的額定短路分?jǐn)嗄芰Α菥€路的預期短路電流，因此，在選擇斷路器上，不必把余量放得過大，以免造成浪費。絕大部分框架式斷路器，都具有過載長延時、短路短延時和短路瞬動的三段保護功能，能實現選擇性保護，因此大多數主干線（包括變壓器的出線端）都采用它作主保護開關，而塑殼式斷路器一般不具備短路短延時功能（僅有過載長延時和短路瞬動二段保護），不能作選擇性保護，它們只能使用于支路。由于使用（適用）的情況不同，具有三段保護的萬能式（B類框架式）斷路器，偏重于它的運行短路分?jǐn)嗄芰χ担罅渴褂糜诜种Ь€塑殼斷路器確保它有足夠的極限短路能力值。這里的含義是：主干線切除故障電流后更換斷路器要仔細，主干線停電將會影響相對多的用戶，所以發生短路故障時要求兩個CO（先閉合再斷開操作），而且要求繼續承載一段時間的額定電流，而在支路，經過極限短路電流的分?jǐn)嗪驮俅蔚暮稀⒎趾螅淹瓿善淙蝿?wù)，它不再承載額定電流，可以更換新的（停電的影響較小）。對于低壓進線斷路器設計選型中應采用哪一個參數，沒有明確的規定，各種手冊也沒有明確的說法。大多數手冊指出：斷路器的額定短路通斷能力等于或大于線路中可能出現的最大短路電流，一般按有效值計算。具體是極限分?jǐn)嗄芰€是運行分?jǐn)嗄芰]有說明，但是從下面兩方面考慮，宜選用額定運行短路分?jǐn)嗄芰cs：①從可靠性方面考慮。采用運行分?jǐn)嗄芰x擇斷路器，在斷路器開短路電流后，還可以保證斷路器承受它的額定電流，減少斷路器出故障的可能性，從而可以提高斷路器運行的可靠性。②從可行性方面考慮。對于新型斷路器，運行分?jǐn)嗄芰σ话愣驾^大，都能滿足短路電流的要求。
交流接觸器廣泛用作電力的開斷和控制電路。 交流接觸器利用主接點來開閉電路，用輔助接點來執行控制指令。 主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。 從而起到遠程控制或弱電控制強電的功能.
交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。
交流接觸器又分永磁式交流接觸器和電磁式交流接觸器.
中間繼電器就是個繼電器，不要因為有“中間”倆字而感到奇怪，它的原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點分開，常開觸點閉合；線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。
用定時器對繼電器的線圈進行控制，就是時間繼電器。
常見的中間繼電器也有主觸頭和輔助觸頭，主觸頭一般有四組，輔助觸頭有兩組。與接觸器相比，它的主觸頭較小，承載能力低，主要用于傳遞控制信號。
一般的電路常分成主電路和控制電路兩部分，繼電器主要用于控制電路，接觸器主要用于主電路；通過繼電器可實現用一路控制信號控制另一路或幾路信號的功能，完成啟動、停止、聯動等控制，主要控制對象是接觸器；接觸器的觸頭比較大，承載能力強，通過它來實現弱電到強電的控制，控制對象是用電器。
熱過載繼電器就是用在過載上,過載了,就會讓相應的觸點斷開線路.
廠家和規格我就不談了,那些都很詳細,我是用的西門子的,就算斷路器都分很多種:3WL,
3VL1600A,
3RV:100A,
3VU:電機52A,線路63A,
3VT:630A,
3WT:3200A
以上都是最大電流,你要根據你的實際情況來.
其他接觸器之類也一樣.
典型的低壓配電電器有哪些
熔斷器、接觸器、漏電保護器和繼電器等. 低壓電器是一種能根據外界的信號和要求,手動或自動地接通、斷開電路,以實現對電路或非電對象的切換、控制、保護、檢測、變換和調節的元件或設備. 簡介 控制電器按其工作電壓的高低,以交流1200V、直流1500V為界,可劃分為高壓控制電器和低壓控制電器兩大類. 總的來說,低壓電器可以分為配電電器和控制電器兩大類,是成套電氣設備的基本組成元件.在工業、農業、交通、國防以及人們用電部門中,大多數采用低壓供電,因此電器元件的質量將直接影響到低壓供電系統的可靠性. 參考資料來源:百度百科-低壓電器 (電器)
什么是低壓電器?
低壓電器通常是指在交流額定電壓1200V、直流額定電壓1500V及以下的電路中起通斷、保護、控制或調節作用的電器產品.
常見傳感器及低壓電器有哪幾種

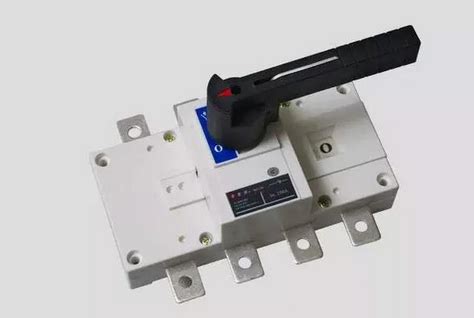

低壓電器是指:在交流電壓小于1200V 直流電壓小于1500V的電路中起通斷,保護,控制或調節作用的電器.常用的有:刀開關 熔斷器 空氣開關 按鈕 接觸器 熱繼電器 中間繼電器 時間繼電器 速度繼電器等.
常用低壓電器的認識
http://www.hudong.com/wiki/%E4%BD%8E%E5%8E%8B%E7%94%B5%E5%99%A8 祝樓主更上一層樓
1,什么是電器 低壓電器按工作原理可以分為哪幾種
http://wenku.baidu.com/view/4608bcd276a20029bd642d8c.html
低壓電器按用途分類
去百度文庫，查看完整內容>
內容來自用戶:pzwei100323991
1．低壓電器按用途分哪幾類？
答:分為低壓配電電器和低壓控制電器
2.低壓電器的主要技術參數有哪些？
答：額定電壓：1.額定工作電壓2.絕緣電壓3.脈沖耐受電壓
額定電流：1.工作電流2.發熱電流3.封閉發熱電流4.持續電流
3.選用低壓電器時應注意哪些事項？
答：1.明確控制對象的分類個使用環境
2.明確有關的技術數據
3.了解電器的正常工作條件
4.了解電器的主要技術性能
4.電磁機構有哪幾部分組成？
答：由吸引線圈，鐵芯和銜鐵組成
5.觸頭的形成有那幾種？
答：有點觸點，線觸點，面觸點
6.熔斷器的主要作用是什么？常用的類型有哪幾種?
答：1.熔斷器使用時，串聯在所保護的電路中，當電路正常工作中，熔體允許通過一定大小的電流而不熔斷，當電路發生短路或嚴重過載時，熔體中流體很大的故障電流，當電流產生的熱量使熔體溫度上升到熔點時，熔體熔斷切斷電路，從而達到保護電氣設備的目的
2.類型：有RCLA系列瓷插式熔斷器，RLI系列螺旋式熔斷器，RM10系列無填料封閉答式熔斷器，RT0系列有填料封閉管式熔斷器等
7．什么主令電器？常用的有哪些電器？
答：1.主令電器有按鈕，行程開關，萬能轉換開關、
2.主令器是用來接通和分析控制電路以發布命令或?qū)ιa(chǎn)過程作程序控制的開關電器。它包括控制按鈕，行程開關，近開關，萬能轉換開關和主令控制器等接觸器：用于主電路，電流大，有滅弧裝置，一般只能在電壓作用下動作
高低壓電器元件
高低壓電器元件是分別用于高壓、低壓線路的電器元件,用于如10KV、220V等高低線路的正常工作及保護作用
