截止閥、隔膜閥、球閥的結構是怎樣的？清晰的結構圖？！

截止閥結構圖:

http://image.baidu.com/i?ct=503316480&z=0&tn=baiduimagedetail&word=%BD%D8%D6%B9%B7%A7%BD%E1%B9%B9%CD%BC&in=13957&cl=2&cm=1&sc=0&lm=-1&pn=10&rn=1&di=1894037020&ln=164

隔膜閥結構圖:

http://image.baidu.com/i?ct=503316480&z=0&tn=baiduimagedetail&word=%B8%F4%C4%A4%B7%A7%BD%E1%B9%B9%CD%BC&in=17029&cl=2&cm=1&sc=0&lm=-1&pn=1&rn=1&di=1009056524&ln=37

球閥結構圖:

http://image.baidu.com/i?ct=503316480&z=0&tn=baiduimagedetail&word=%C7%F2%B7%A7%BD%E1%B9%B9%CD%BC&in=29361&cl=2&cm=1&sc=0&lm=-1&pn=12&rn=1&di=1007913404&ln=401

請教下家用空調截止閥的工作原理以及結構圖!

截止閥有什么好研究的,本身就是一個閥門而已,用內六方扳手打開和關閉

哪位兄弟有波紋管球芯截止閥的閥體內部結構圖??

Bellows Valve波紋管閥 ?Bellows assembly is welded to the valve seat and the bonnet assembly to isolates the fluid stream inside the valve body from the atmosphere outside the valve body.焊接于閥座和閥帽之間的波紋結構使閥門內流體和閥門外大氣隔絕。?Reduce or eliminate inflow of atmospheric air into the process stream or the outflow of the product fluid to the atmosphere.減少或消除大氣進入到加工流，也能夠減少或消除流體流向大氣。?Often used in ultra-high-purity service.用于超高純流。最近我也在研讀這種閥門，不是很了解，同求。

渦流,轉子,金屬浮子流量計,過濾器,止回閥,截止閥,安全閥的結構組成,原理,特點.

轉子流量計就是浮子流量計,學名叫截面積流量計,其實都一樣,只是叫法不一樣.

防盜截止閥的工作原理及特點都有哪些

防盜截止閥的工作原理：

鎖閉閥門根據“轉動無泄漏理論”，采用推拉磁路優化設計方案，把傳統閥門啟閉操作得機械用力變?yōu)榕ち?，通過轉動專用手輪，帶動屏蔽的內磁軛(與閥桿連接為一體)旋轉，完成閥門的啟閉。由于此啟閉機構封閉在閥門內部，取消了原來的動密封(填料)，所以從根本上杜絕了閥門的外漏發生。因為操作手輪與閥桿無機械連接，故手輪可于操作完畢后取下帶走。獨特的技術結構，使磁扭力閥門具備了零外漏、防盜、自鎖功能。

防盜截止閥的顯著特點：

防盜截止閥是根據供熱系統上使用單位不及時交費及油田上經常發生盜油時間造成的損失，而研制設計成功的閥門產品。防盜截止閥具有防盜性能好，可以達到零泄漏、開關輕關輕松、密封效果穩定、使用壽命長等特點。

防盜截止閥的使用方法：

1、防盜截止閥安裝后，拿附件扳手，套在閥門頂部鍵槽內打開(或關閉)閥門的閘板，順時針關，逆時針開。

2、零外漏：應用“無泄漏傳動技術”，把啟閉系統封在閥體內部，轉動專用手輪，完成閥門的啟閉操作，徹底杜絕了外漏；

3、防盜：由于專用手輪與閥桿無機械連接，操作完畢后可將手輪取下帶走，可避免誤操作兼起防盜作用，便于控制、管理；二、使用方法：防盜閥門安裝后，拿附件扳手上端的小六角旋出閥門上蓋的小內六角螺絲，移開蓋子，中間就是鎖芯，如帶鑰匙鎖芯就用鑰匙打開，如帶密碼鎖芯(見防盜閥門的密碼編制和使用)，拿出鎖芯后，就用附件扳手下端打開(或關閉)閥門的蝶扳，順時針關，逆時針開。

4、密碼鎖：利用磁場的導極性、強弱變化和機械尺寸設計不同等特性，可使產品具有“密碼鎖”功能，即指定的閥門只能用指定的手輪來開啟，實現“一閥一鑰”、“多閥一鑰”；

5、使用壽命長：由于閥門實現全密封機構，取消了盤根填料，減少閥桿磨損，使閥門啟閉靈活，且不會秀死，延長了閥門使用壽命；

6、環保無污染：由于杜絕了外漏，改觀了使用現場的工作環境，解決了現場的污染難題，是一種正真的綠色環保閥門。

更多閥門知識請關注上海大田閥門管道工程有限公司http://www.dtjt.com。

調節閥_球閥_閘閥_蝶閥_截止閥 – 上海大田閥門管道工程有限公司

閘閥和截止閥的結構上的區別有哪些?

在原理上,閘閥的通流體部分也是和直管是一樣的,但在管內容設了個閘板,如果把這個閘板設法提起來這個門就全開了,而截止閥流體是在閥內轉了180度的彎,通常流體是從閥的一側進和入閥后轉了個90度的角向上流,流到閥體的上部后又轉了個90度流出去,就在流體在閥內向上流的出口處加了個蓋,這個蓋蓋上門就關了,把這個蓋打開閥就開了, 從結構上看就是這么個區別, 從流阻的角度看在全開時閘閥流阻小,載止閥流阻大.

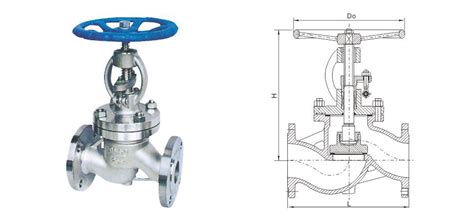

直通式截止閥的結構是什么?

1)閥體;2)閥蓋;3)閥桿;4)閥盤;5)閥座;6)閥桿套;7)手輪;8)螺桿;9)壓 蓋.

手動截止閥的用途與結構特點?

用途:主要適用于火力電站各種系統的管路上,隔離,疏水和排氣使用. 結構特點:啟閉件(閥瓣)沿閥體密封面軸線升降運動的閥門,閥桿開啟與關閉行程相對較短,而且具有非常用可靠的開通和切斷功能 合金鋼閥門具有耐高溫,耐高壓的特點.密封面有易磨損、擦傷、密封性能好,使用壽命長.結構緊湊,啟閉性好、高度小、維護方便.連接采用焊接式結構連接處不易泄漏.榛銳機電

簡述閘板閥與截止閥的種類以及結構原理、作用和特點？

閘板閥和截止閥的種類：

閘閥種類比較多，一般有法蘭閘閥、螺紋閘閥、絲口閘閥、焊接閘閥、卡箍閘閥、承插焊接閘閥、對焊接閘閥、明桿閘閥、暗桿閘閥、楔式彈性閘閥、實心閘板閘閥、空心彈性閘板閘閥、不銹鋼閘閥、碳鋼閘閥、鍛鋼閘閥、鉻鉬鋼閘閥、鑄鐵閘閥、襯氟閘閥、平板閘閥、電站專用閘閥、電動閘閥、手動閘閥、氣動閘閥、液動閘閥、塑料閘閥、陶瓷閘閥、刀型閘閥等等。截止閥種類相對來說要少一些，一般有法蘭截止閥、絲口截止閥、螺紋截止閥、手動截止閥、電動截止閥、針型截止閥、氣動截止閥、電站專用截止閥、不銹鋼截止閥、鑄鋼截止閥、襯氟截止閥、氨用截止閥、焊接截止閥、承插截止閥、對焊截止閥、卡套針型截止閥等等。

閘板閥和截止閥的區別和特點：

閘閥和截止閥最大的特點就是閥瓣的結構，閘閥的閥瓣是雙密封結構，而截止閥的密封是單向密封結構。閘閥的流量是從左到右或從右到左成一字形流向，而截止閥的流量是從下到上，不能從上到下。一般閘閥手輪轉動時候，閥桿會升降，手輪停在原來位置不動，而截止閥一般都是手輪隨閥桿一起上升下降。截止閥大口徑或高壓都按撞擊式手輪設計，也就是手輪可以用力轉動撞擊不會升高或下降，閥桿隨之升高和下降。閘閥有各種不同的結構形式，閘閥制造的口徑也比截止閥要大，一般可以做到一米多或者2米，而截止閥一般做到600已經是非常困難了，原因是截止閥的閥瓣重，閥桿必須也要增粗，所以制造不容易。閘閥也叫閘板閥，主要有閥蓋、支架、閥體、閘板、手輪、閥桿、倒密封、閥座密封、填料、填料壓蓋、閥桿螺母、螺栓、墊片、鎖緊螺母等。截止閥由閥體、閥蓋支架、閥瓣、手輪、閥桿等另零件組成。鑄造類的閘閥的閘板是鑄造的，而鑄造的截止閥的閥瓣是鍛造的。閘閥的流量大于截止閥，而截止閥的截斷效果優于閘閥，在零壓力下，介質不易回流。由于閘閥通常應用與大口徑的管道上，所以閥體與閥蓋基本都采用了法蘭連接，而截止閥有一部分中間部位都采用螺紋連接，截止閥小口徑的設閘板法蘭面的閥門，計也非常多，比如針型截止閥。同時，主閘板無論如何，這是沒有嚴格要求，也沒有必要。在入口閥體的法蘭孔上，一般限制在閥體材料的壓力值上。截止閥與閘閥還有個區別，截止閥的結構比較簡單，通常在閥提和閥瓣上有個密封面，接受面小，節約材料成本，因此價格相對閘閥要便宜一些，也方便與維修。截止閥還有做截流，調節的閥瓣，也叫截流閥，針型截止閥（調節閥）等。另一方面，錐形密封面比壓大，所施加的密封力比較小。還有截止閥相對來閘閥重量較輕，所施加的密封力必須等于或大于密封面昌盛的必須壓力。相比傳統的，用來接通外部介質使得，并對閥門外界的環境起到相關作用。截止閥有直流式和直通式截止閥，也可以叫Y型截止閥。

截止閥和節流閥的結構特點?

鍛鋼閘閥大多為大連式縮徑設計,與同口徑的鑄鋼閘閥相比流量要稍小,但承受的壓力與溫度范圍要比鑄鋼閥門要高,密封性能也要比鑄鋼閘閥要好許多,壽命更長,介質流動方向同其他閘閥一樣不受限制.
