閘閥和截止閥的區別是什么
閘閥和截止閥的區別：

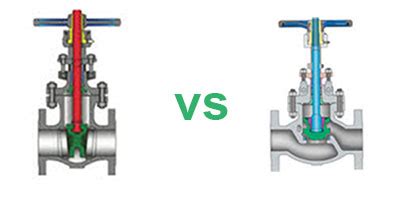

閘閥和截止閥
1.結構上的區別
閘閥比截止閥的結構更復雜，首先，閘閥根據結構的不同，有明桿閘閥和暗桿閘閥的分類，而截止閥沒有。其次，從外觀結構來說，閘閥的長度比截止閥短一些，但是高度比截止閥高。所以，閘閥需要的安裝空間更大，尤其是明桿閘閥。
2.原理上的區別
閘閥和截止閥的操作方法相似，都是轉動手輪，閥桿帶動閥板做上下運動來實現對流量的控制。兩者的區別在于，閘閥只能做全開和全關，閘板的開啟或關閉的時候，行程更大，啟閉時間久。而截止閥閥板離密封面的距離短，閥板運動行程小，并且截止閥的閥板可以在運動中停在某一處，做流量調節使用。這是閘閥不具備的。另外，閘閥在管道安裝時，沒有進出口方向要求，介質可以雙向流通。而截止閥是規定有進口和出口方向的，我國閥門“三化給”曾給出截止閥的流向規定，一律采用自上而下。
3.流阻的區別
因?yàn)殚l閥是只能全開全關的，當其處于全開狀態時，整個管路中的流道是直通的，流體介質在流經閥體通道時，沒有任何阻擋，流阻幾乎為零。而截止閥，介質在流經閥體通道時，流向是自上而下的，受到閥板的阻力較大。
4.維護檢修區別
閘閥在做維護檢修時，需要將閘閥從管道上拆卸下來，維護檢修人工成本比較大。而截止閥，在多數情況下，其閥座和閥瓣可以直接在線更換，不用把整個閥門拆卸下來，所以作為截?cái)嚅y使用時，截止閥適合在閥門和管線焊接成一體的場合中使用。
截止閥 跟 閘閥 有什么區別 及共同點 那個密封性好點
閘閥(gate valve)的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流. 截止閥(stop valve,Globe Valve)的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動. 都是用于切斷來使用的.主要區別是切斷形式不同,因此適用的環境也不同;閘閥的壓損相對較小.如果都在使用范圍內的情況下,截止閥密封性要好些;調節性能也好些.具體的使用環境要具體進行分析.
閘閥和截止閥的區別有哪些
從結構上：
閘閥長度比截止閥短，高度比截止閥高，明桿閘閥安裝需注意高度。這在安裝空間有限的情況下選型要注意的。閘閥可依靠介質壓力緊緊與密封面緊閉，從而達到不泄露的效果。當啟閉時閥芯和閥座密封面始終接觸并相互磨擦，因此密封面容易磨損，閘閥處于接近關閉時，管道前后壓差很大，使密封面磨損更加嚴重。
從原理上：
截止閥和閘閥在原理上的區別為，截止閥是上升閥桿式的，手輪跟著閥桿一起做旋轉和上升運動。閘閥是手輪旋轉，閥桿做上升運動。流量各不相同，閘閥要求全開或者全關，而截止閥則不需要。截止閥有規定進口和出口方向；閘閥沒有進出口方向要求。
從流向上：
截止閥是低進高出，從外觀看有明顯的管道不在一相水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。
從安裝上：
1、閘閥的流向，從兩方進入效果都一樣。
2、·截止閥在安裝時有兩種方式，一種是介質可以從閥芯的下方進入，優點是當閥門關閉時盤根不受壓力，可以延長盤根的使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作；缺點是閥門的驅動轉矩較大，是上方流進的1倍左右，閥桿受的軸向力大，閥桿容易彎曲。所以此方式一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的方式。（電動截止閥一般是采用介質從上方進入的方式。）介質從上方進入方式的缺點正好與下方進入方式相反。
從密封面上：
截止閥的密封面是閥心的一個小梯形側面（具體看閥心的形狀），一旦閥心脫落，相當于閥門關閉（如果壓差大，當然關不嚴，不過止逆效果還不錯），閘閥是靠閥心閘板的側面來密封，密封效果不如截止閥，閥心脫落也不會像截止閥那樣相當于閥門關閉。
閘閥與截止閥的區別和用途
原發布者:柴明軍
閘閥與截止閥、球閥的區別半壁江山閘閥和截止閥是關斷用閥，是最常見的兩種閥門。從外形來看閘閥比截止閥短而高，特別是明桿閥需要較高的高度空間。閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，達到嚴密不漏。楔形閘閥的閥芯斜度一般為3~6度，當強制關閉過量或溫度變化較大時閥芯容易卡死。所以，高溫、高壓楔形閘閥，在結構上都采取了一定的防止閥芯卡死的措施。閘閥在開啟和關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大，密封面磨損就更為嚴重。閘閥與截止閥相比較，它的主要優點是流體流動阻力小，普通閘閥的流動阻力系數約為0.08~0.12，而普通截止閥的阻力系數約為3.5~4.5。開啟關閉力小，介質可以兩個方向流動。缺點是結構復雜，高度尺寸較大，密封面容易磨損。截止閥的密封面，必須施以強制力關閉的閥門才能達到密封，在同樣口徑、工作壓力和一樣的驅動裝置下，截止閥的驅動轉矩為閘閥的2.5~3.5倍。這一點在進行電動閥門的轉矩控制機構調整時，應加以注意。截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小。而截止閥密封面的磨損，多數是由于閥芯與密封面之前有雜物，或者是由于關閉狀態的不嚴密，引起介質的高速?zèng)_刷所致。截止閥在安裝時，介質可以從閥芯的下方進入和從上
截止閥和閘閥的區別是什么？
工作原理不一樣，截止閥是上升閥桿式的，手輪跟著閥桿一起做旋轉和上升運動。閘閥是手輪旋轉，閥桿做上升運動。流量不一樣，閘閥要求全開，截止閥不是的。閘閥沒有進出口方向要求，截止閥有規定進口和出口！閘閥和截止閥是關斷用閥，是最常見的兩種閥門。從外形來看閘閥比截止閥短而高，特別是明桿閥需要較高的高度空間。 閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，達到嚴密不漏。楔形閘閥的閥芯斜度一般為3~6度，當強制關閉過量或溫度變化較大的閥芯容易卡死。所以，高溫、高壓楔形閘閥，在結構上都采取了一定的防止閥芯卡死的措施。閘閥在開啟和關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大，密封面磨損就更為嚴重。 閘閥與截止閥相比較，它的主要優點是流體流動阻力小，普通閘閥的流動阻力系數約為0.08~0.12，而普通截止閥的阻力系數約為3.5~4.5。開啟關閉力小，介質可以兩個方向流動。缺點是結構復雜，高度尺寸較大，密封面容易磨損。 截止閥的密封面，必須施以強制力關閉的閥門才能達到密封，在同樣口徑、工作壓力和一樣的驅動
閘閥和截止閥主要結構以及密封面有哪些區別
1、閘閥比截止閥結構復雜，從外形比較閘閥比截止閥短而高，特別是明桿閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。
2、閘閥跟截止閥相比較，閘閥的主要優點是流體流動阻力小，普通閘閥的流動阻力系數約為0.08~0.12，而普通截止閥的阻力系數約為3.5~4.5，開啟關閉力小，介質則是從兩方進入。截止閥在安裝時，介質是從閥芯的下方進入和從上方進入這兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，可以延長盤根的使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。
3、閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，達到嚴密不漏。楔形閘閥的閥芯斜度一般為3~6度，當強制關閉過量或溫度變化較大的閥芯容易卡死。所以，高溫、高壓楔形閘閥，在結構上都采取了一定的防止閥芯卡死的措施。
截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小。而截止閥密封面的磨損，多數是由于閥芯與密封面之前有雜物，或者是由于關閉狀態的不嚴密，引起介質的高速?zèng)_刷所致。
4、他們的維護流程也不同。閘閥的維修，不適合在現場管道上進行，而大部分截止閥的閥座和閥瓣，可以在線更換，無需把整個閥門，從管線上拆下來，這對于閥門和管線焊接成一體的場合，是很適合的。
5、截止閥相比而言，優點是結構簡單，密封性能好，制造維修方便；缺點是液體阻力大，開啟與關閉力大。閘閥和截止閥屬于全開全關型閥門，作為切斷或接通介質之用，不宜作為調節閥使用。
6、閘閥與截止閥的不同點還不止這幾種，在選型和使用中我們要很好地區分它們的異同，才能避免出錯。截止閥和閘閥的應用范圍是根據其特點決定的。在較小的通道中，當要求有較好的關斷密封性時，多采用截止閥；在蒸汽管道和大直徑的給水管道中，由于流體阻力一般要求較小，則采用閘閥。
截止閥與閘閥有什么區別?
簡單的說截止閥是單向的只進不讓出,閘閥是雙向都行
截止閥和閘閥的區別 截止閥和閘閥通用嗎
截止閥與閘閥的區別: 截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門.根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關系.由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節.
閘閥和截止閥的結構上的區別有哪些
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5度。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。
標光閥門的截止閥和閘閥有什么區別?
閘閥和截止閥其結構不一樣,截止閥結構為手輪跟著閥桿一起旋轉做啟閉運動.閘閥結構是旋轉手輪,閥桿做升降運動.其流量不同,閘閥要求全開或全閉狀態,截止閥不需要.截止閥有流動方向要求,而閘閥沒有進出口端要求!
