三相控制器怎么接線
穩壓器與調壓器、變壓器一樣，都是是用與運輸和調節電壓的一種輸電設備。輸電設備來說，電源線接通是非常重要的，而在接線過程中如果操作不當會引發事故，因此，當我們在對穩壓器、調壓器以及變壓器進行接線時，應該非常小心。下面我們就來介紹下三相穩壓器接線時需注意的問題。 第一，進線端電源線線徑大小應滿足穩壓器相應容量的電流值； 第二，進線端電源線應接在穩壓器的輸入端，并按母線的顏色：黃接A相、綠接B相、紅接C相，出線端電源線應接在穩壓器的輸出端，并按母線的顫色：黃接A相、綠接B相、紅接C相，到接零“N”的接線柱上，機箱外殼應和大地聯接，接地電阻應小于0.4歐姆； 第三，雙柜或多柜結構的穩壓器，柜間母線必須按顏色來連接，其它聯線應按編號聯接。
新型電動三相3K圖例：
新型電動三相6K 圖例
力矩電機控制器接線方法?
輸入線接電源,輸出線接電機(三相).
單開單控開關怎么接線圖解
單控開關接線非常簡單，開關的L與電源火線連接，開關的L1與被控制的用電器（燈）控制線接即可，輕觸開關的好壞影響因素，主要關鍵在于輕觸開關的防護性、可焊性、導通可靠性、壽命、手感、生產工藝和安裝尺 寸等方面。
當零線進入燈火線開關，兩個L共同點連在一起開始接火線，兩個L1各連一個燈成為控制線，零線進燈，火線接第一個開關2個L點，然后第二個開關2個L各連一個燈，剩下的接點同名同位置連在一起就可以了。
開關L處接近火線，L1、L2處接控du制線（與燈座相聯的火線），燈座零線直接接在線槽里零線性上，把開關都打在開的位置，用萬用表量一下L與L2通否，不通的話，將L與L2進線處用短電線相連。
使用時輕輕點按開關按鈕就可使開關接通，當松開手時開關既斷開，其內部結構是靠金屬彈片受力彈動來實現通斷的。微動開關由于體積小重量輕在家用電器方面得到廣泛的應用。
擴展資料：
開關的材質是否合格。好的面板采用優質PC塑料（聚碳酸酯），硬度、韌度及光潔度好，有很強的阻燃性，使用壽命都在10年以上。
開關面板的導體材料。最好的開關面板導體是錫磷青銅，其具有導電性好、彈性佳、抗疲勞、抗氧化性良好等諸多優點。
開關的按鍵質量。
好的按鍵聲音清脆、手感穩定準確，閉合次數在5萬次以上。
開關指示。
可以選用帶熒光指示的開關，便于夜晚識別。
只要我們能按以上幾點挑選單控開關面板，相信一定可以選到一款稱心如意的產品。
二個開關在不同位置可控制同一盞燈，如位于樓梯口、大廳、床頭等，需預先布線。
只要將進電零線與電工留下的兩條零線并接，進電火線接到控制開關的供應電，而四跟火線分別接在開關上就行了。
只要注意開關的進店要跳接分電就行了。
還有注意在接的時候查看是否總電已經關閉，并且要注意安全。
參考資料：百度百科-單控開關

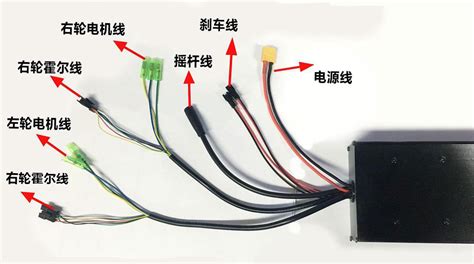

電動車控制器怎么接線
1，分清楚每根線的作用，給控制供電的電源線（一般三根線用一個朔料插銷弄在一起，其中最粗的兩根是給控制器供電的、紅+級、黑的-級，還一根細的紅色的是電源鎖線）
2，轉把（控制速度的），一般是三根細線、紅、藍、黑。也是用朔料插銷弄在一起的。
3，儀表線、速度線、剎車斷電線。一般儀表線和剎車斷電線也是在一起的，
4，還有兩個線，它們可以互相連接在一起的，那可以調節角度。（60度和120度）
5，三跟主相線，5跟細的（和電機里面霍爾連接的）
再具體說下連接辦法！
第一個，注意好正負極就可以了！
第二個，需要調試不可能一次成功的。（隨便亂接）
第三個，需要根據經驗找到，先排除其他的線的作用，！
第四個，一般最后調試不出來，就可以考慮是電機和控制器角度問題了！
第五個，控制器和電機有嚴格的匹配關系，需要慢慢調試。
哎，沒有修過電動車肯定是接不出來的，無刷的有點難度！ 相信有刷的你可以搞定！ 還有的就是控制器和電機就算型號一樣（假如都是48V300W）也是有可能裝上去沒有作用的！ 主要是電機霍爾不匹配！
建議你裝個無霍爾控制器！
注意正負極千萬別接錯！ 其他都可以接錯
LED 電子燈箱 控制器接線方法
1、控制器兩邊有線 一邊有兩根紅線 另一邊有6根線(從下到上紅一根/ 黃一根/ 綠一根/ 黃三根) 2、一邊有兩根紅線的是進線也就是我們要接插頭的一邊. 3、紅一根 是正極所有燈珠正極的接線都接到這里. 4、黃一根 是中有的字一直亮而不會閃動(接所要效果燈珠的負極線) 5、綠一根 是就是中間主要字閃動的效果(把所有主要字的負極接到這根線上) 6、控制器的每根線都有說明黃三根(三路跑馬燈 就是燈箱周圍一圈的燈珠負極接到這三根線上.)
電動車控制器接線方法
粗紅色線–電源+ 粗黑色線–電源- 粗粉(或細紅)–電鎖輸出+ 3根略細些,分別為蘭色.綠色.黃色的線是電機電源+ 3根紅.綠.黑(或白)為一組插頭的是接調速轉把 +. -. 控 某些帶感應助力的電動車,另有3根一組插頭的,接腳踏中軸位置的助力信號檢測霍爾輸出器 5根線為一組插頭(不同顏色)–電機霍爾控制線路(3根分別接電機三個霍爾的控制極,2根是一根輸入一根輸出信號線)
電動車控制器的接線方法.忠告.
控制器電池正極連接線,電動門鎖線
電動車控制器如何接線
你購買的控制器一般上面有個圖,按照上面的接線就可以了
電動車控制器接法
中有電源線,{一般為三根,粗黑色,粗紅色和細紅色.為一個插件}旋把輸出線{一般式紅色,綠色和黑色},斷電剎車線{一般為黃色和黑色},電機相線{三根粗線,黃色,藍色,綠色},電機霍爾線{五根線,插件上方為紅色和黑色,下方為黃色,綠色和藍色}.速度表線{有的是白色或者粉色},限速線{從控制器輸出的一根整線,有的帶一個小黑色的插件,有的是一個可調電阻}助力線{基本都是小插件的紅色,黑色,綠色或者黃色的三根線}如果去掉限速可以拔掉限速的插件或者直接剪斷.如果去掉助力可以直接拔掉助力線的插件.
電動車直流電機控制器怎么接線
簡單一點的一般會有四根粗線,和三根細線,三根細線接調速手柄,另外粗線兩根直流輸入,兩根輸出.但是目前控制器種類太多,所以不好完整回答.
