怎么組裝LED?怎么安裝?

LED組裝LED模塊、LED模塊組裝成LED顯示屏箱體、LED顯示屏箱體組裝成LED顯示屏幕。

顯示屏的屏體安裝方式

一．室內顯示屏的安裝方式

1)掛裝（貼墻裝）適用于10平方米以下的顯示屏。墻體要求是實墻體或懸掛處有混凝土梁。空心磚或簡易隔檔均不適此安裝方法。

2)架裝適用于10平方米以上的顯示屏，且便于維修。其他具體要求同貼墻裝一樣。

3)吊裝：適用與10平方米以下的顯示屏，此安裝方式必須要有適合安裝的地點，如上方有橫梁或過梁處。且屏體一般需要加后蓋.

4)座裝： 可移動座裝：指座架單獨加工而成。放置于地面，可以移動.固定式座裝：指座架是與地面或墻面相連接的固定式座架。

2.室外顯示屏的安裝方式。

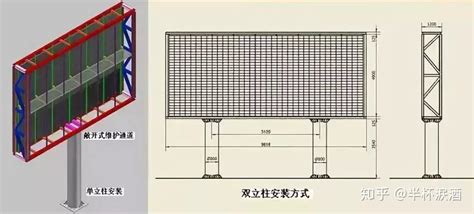

　2)立柱式　

3)鑲嵌式　

4)屋頂式

一般的安裝方法是在墻上固定螺桿，在固定框架，將屏裝在框架內，連好電源線，排線，點亮調試，就可以。

www.topledcn.com

led顯示屏怎么安裝?

led顯示屏的安裝還是又一定的技術難度,首先你要準備材料,單元板,電源 電源線 控制卡 工具就要準備電烙鐵 螺絲刀 等如果不會安裝,你可以到鄭州時代偉業的網站去看一下,我詳細的圖解,希望可以幫到你

led安裝過程

http://www.4fcom.net/Article/sql/mssql/200810/761.html

室內和戶外LED顯示屏要怎么安裝

室內安裝 一般都是型材做個架子出來直接模組鋪上去就可以了 ,有的客戶要求裝箱體的也有 戶外安裝都是鋼結構安裝

求教LED雙色，全彩顯示屏的制作安裝。

LED顯示屏制作教程

一、下料：

1、 根據顯示屏大小，取出橫向的單元板數量，擺放整齊，不能有錯位或者彎曲。用卷

尺勾住板子邊緣（如圖1），測量出的尺寸為顯示屏的長度。

1 單元板擺放整齊，卷尺勾住單元板的邊

2、量出的實際尺寸減去1-2毫米作為下料尺寸（如圖2）。

2 實際長度191.3厘米，下料尺寸為191.2厘米

3、豎向擺放單元板，測量出的尺寸是單元板的寬度（如圖3）。注意單元板上箭頭方向要一致。

圖3

二、組裝：

4、下好料后，先用電鉆打眼，然后用自攻釘或者鉚釘將外框組裝好。注意固定孔要

打在塑料拐角跟型材接觸的地方（如圖4）。

圖4

5、框子組裝好后，將單元板上橫向、豎向箭頭各按照同一個方向擺放整齊（注意箭頭一定要完全一致）。把固定用的銅柱或者磁鐵擰到單元板最兩邊的螺絲上（如圖5）。

圖5

6、將橫向的單元板用排線連到一起，注意排線不要翻轉，不能插錯（如圖6）。兩頭的板子靠邊的一側空出不用安裝排線。

圖6

7、連接電源線。紅正黑負，單元板上VCC為正，GND為負。一定要仔細檢查正負不能接反，否則會燒壞單元板或者其他部件。一般三到四塊板子為一組并聯接到一起，引出正負兩個接頭，往開關電源的相應輸出端接（如圖7），具體接法后面有詳細說明。

圖7

8、固定扁鐵。單元板擰上磁鐵后，根據框體的相應寬度截好所要用的扁鐵。將扁鐵用自攻釘或者鉚釘固定到框體上（如圖8，圖9）。注意剛才磁鐵擰在單元板最邊上的螺絲上，是為了兩塊單元板用一根扁鐵（如圖10）。一般應先將一側的扁鐵都打眼固定好后，再打另一側的眼，打眼時要將框體往一起擠，這樣做出來的框體不會走形。

圖8 打眼

圖9 固定扁鐵

圖10

9、所有扁鐵固定好后，用吸塵器將屏幕背面的鋁屑，灰塵等吸干凈（如圖11）。殘留的鋁屑可能引起短路燒壞單元板或其他部件。

圖11

10、接電源。圖12中，半戶外的單元板一般九塊用一個5V40A的電源。電源上有三組輸出口，接電源時像圖中一樣引出三組線。圖中接線的方法是為了降低每組線上的負載，實際制作中應參照圖中的接法。

圖12

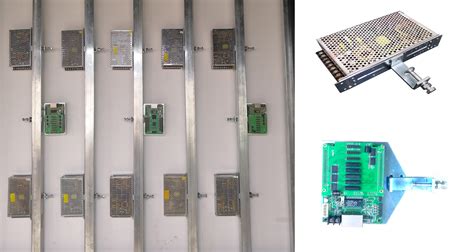

11、先將電源固定到框體上。保證所有的接頭的長度都能接到電源上（如圖13）。

圖13

12、開關電源上，L/N兩個接線柱是交流220輸入端； 是屏體接地端，此處的線直接接屏體上；COM是5V負極；+V是5V正極。將單元板上的每組線接到此處即可（如圖14）。

圖14

13、連接控制卡。LED顯示屏的數據從屏幕正面看，均是從右往左傳送。控制卡都固定在屏幕的右側。在最右側的扁鐵上打好眼，擰好銅柱，用合適大小的螺絲將控制卡固定好。注意控制卡不要直接跟金屬接觸，中間可以墊上木板，塑料板等絕緣物（如圖15）。控制卡上的數據輸出先不要接到單元板上。

圖15

14、控制卡上的電源要從開關電源上直接引線，不能通過單元板再把線接到控制卡上。正負極不能接錯（如圖16）。

圖16

15、將所有開關電源的220輸入并聯到一起，并引出一個插頭作為屏幕的電源輸入（如圖17）。

圖17

16、仔細檢查電源線有沒有接反或者松動的，確定沒問題后。插上電源插頭，如果所有電源指示燈都亮證明電源線接的沒問題。如果有電源指示燈不亮或者發現有冒煙、著火的現象要立即切斷電源線。檢查電源及接線。

17、電源正常后，將控制卡上的數據輸出線接到顯示屏最右邊的一列單元板的數據輸入上。注意數據線的方向要正確。如果正常顯示，顯示屏顯示就沒有問題了。

圖18

玻璃幕墻怎么安裝LED顯示屏

玻璃幕墻是安裝在鋼架上的,而鋼架是用膨脹螺栓錨固或預埋件焊牢的.間隙用V和W形或其它型膠條密封,嵌填密實.只要將LED顯示屏的外架子固定到鋼架上,焊牢或螺絲固定住就可以安裝了.

led顯示屏戶外怎樣安裝才能牢固可拆卸的

LED顯示屏安裝現在已經很成熟了.依照搭建放給你的建議即可.如果要自己安裝可以參考一下網上教程.http://www.qlled.com/newsdetail_480_220_220.html

led顯示屏的輸入排線怎么安裝

左右是連接排線的. LED顯示屏的接線: 1、首先將切割好的型材拼接,也就是組裝好顯示屏的外框.市場上通用型材無非方形、圓形,但組裝方法是一樣的. 2、把外框架組裝完畢,將P10單元板擺放于框架內(注意框架的正反面,有槽的一面是正面),這時候安裝背條的位置是相當準確的,避免錯一根而改全部的麻煩 3、背條固定完畢,將框架移開,安裝磁鐵.

led亮化顯示屏如何安裝

室外LED顯示屏的安裝要求和注意事項

http://bbs.ledwn.com/thread-1571-1-1.html

1. 在顯示屏及建筑物上安裝避雷裝置。顯示屏主體和外殼保持良好接地，接地電阻小于3歐姆，使雷電引起的大電流及時泄放； 顯示屏可能會受到雷電引起的強電強磁襲擊

2. 屏體及屏體與建筑的結合部必須嚴格防水防漏；屏體要有良好的排水措施，一旦發生積水能順利排放；注意防水、防潮。顯示屏安裝在戶外，經常日曬雨淋，風吹塵蓋，工作環境惡劣。電子設備被淋濕或嚴重受潮會引起短路甚至起火，引發故障甚至火災，造成損失；

3. 選用工作溫度在 -40 ℃～ 80 ℃之間的工業級集成電路芯片，防止冬季溫度過低使顯示屏不能啟動。

4. 安裝通風設備降溫，使屏體內部溫度在 -10 ℃～ 40 ℃之間。屏體背后上方安裝軸流風機排出熱量；顯示屏工作時本身就要產生一定的熱量，如果環境溫度過高而散熱又不良，集成電路可能工作不正常，甚至被燒毀，從而使顯示系統無法正常工作；

5. 為了保證在環境光強烈的情況下遠距離可視，必須選用超高亮度發光二極管；增加對比度 .受眾面寬，視距要求遠、視野要求廣；環境光變化大，特別是可能受到陽光直射。

6. 顯示介質選用新型廣視角管，視角寬闊，色彩純正，一致協調 , 壽命超過 10 萬小時顯示介質的外封裝為目前最流行的帶遮沿方形筒體，硅膠密封，無金屬化裝配；其外型精致美觀，堅固耐用，具有防陽光直射、防塵、防水、防高溫、防電路短路五防特點

第一LED網 www.ledwn.com

一、 框架制作：材料一般是 （1）方管或不銹鋼焊接，不銹鋼或鋁塑板包邊， （2）鋁合金型材拼裝，建議用顯示屏專用開模鋁合金，操作起來簡單方便，美觀大方，目前價格是180元/根6米。 二、 模組拼裝：根據客戶要求選擇模組的規格，模組之間的連接材料一般是角鋁或角鐵，要求是 1 、模組方向正確，(單元板的后面有箭頭) 2 、拼裝整齊。 三、 裝配：將拼裝好的模組按方向組裝在框架上并固定整齊。 四、 接線：要求 1 、正負極不要接錯（VCC是正極 GND是負極） 2、與開關電源連接合理， 3 、注意開關電源的功率選擇及數量， 4、 控制卡與模組及電源的連線。 五． 檢測電路及試燈： 1 、正負級檢查， 2 、用萬用表檢測線路連通及是否短路。 六、 程序輸入： 1 、控制卡與電腦的連接， 2 、與控制卡配套的軟件熟練掌握。

LED平板液晶電視機怎么安裝

A、 墻壁掛式：這是一種常用的安裝方式，多用于小型會議室、樓梯間、超市等地方，方便、簡潔、節省空間，也多用于居室內客廳臥室。

B、 落地移動（固定）支架：我們常在小型會議室、演示室、教室看到這種方式安裝，便攜的移動支架非常方便移動和更換場地、C 垂直WUDI懸掛吊頂架這也是一種較常用的安裝方式，多用于展示廳、超市、食堂等行人較多的地方，該方式可視性好，且不影響人員走動

D、 電視顯示器拼接安裝在大型的展覽會、演播室、交通指揮大廳、多功能廳往往會遇到多塊屏幕拼接的安裝方式，為了保證安裝平整、對齊需要專門設計安裝支架

E，伸縮旋轉折疊掛架，搖擺直角90度，俯角0-15度。臂長35-60公分。極大滿足客戶需求。

壁掛支架的改進版可以變換電視的傾斜角度，調整最適合觀看的角度靈活方便
