請問這個繼電器怎么接線啊?把它和步進電機控制器和驅動器接在一起.下面附圖:

“繼電器模塊”需要接上自身的電源供應.正電接至圖1中右手邊的【VCC】,負電接至圖1中右手邊的【GND】.因數據內沒有提供此模塊的電氣特性,所以不需連接的電壓,但相信是 5V《請小心查核!》; 把圖1上方記有【H】的黃色…

求伺服驅動器怎么接線

常用的最基本的幾根線,各個品牌英文縮寫不一樣,中文名稱如下, 正脈沖, 正脈沖方向, 負脈沖, 負脈沖方向, 復位, Z向脈沖, alarm, servon, 主要就是這幾個信號,只要你程序沒有大的錯誤,就應該可以控制了電機轉了

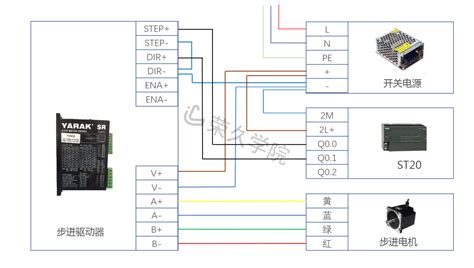

步進電機驅動器和步進電機怎么接線

首先你先確認你購買的是哪家的步進電機驅動器和步進電機,同時你買的是兩相步進驅動還是三相的步進驅動,相數不同,步進驅動器和步進電機也會不同,然后找廠家拿電機的圖紙和驅動器的接線圖,根據廠家提供的圖紙操作即可.

伺服驅動器接線圖

什么樣的控制器?何種控制方式?上位如果不是通過總線控制,如果是轉矩或者轉速控制,需要通過模擬量,并且根據實際情況決定是否需要接入限幅信號,如果是位置控制,則需要根據脈沖給定的方式進行接線,除了控制之外,還需要根據I/O配置的情況進行I/O接線.如果上位與驅動器是總線類控制,接線就比較簡單了,只需要根據總線的類型進行接線就行.

詳細點新手啊詳細伺服驅動器H3N – DD怎么連接plc控制啊!怎么接線請說的

因?yàn)椴恢滥隳沁吽欧?qū)動需要些什么功能,所以只能告訴你基本的接線方法.PLC給出的控制信號一般包括脈沖信號PULS+,PULS-;方向信號SIGN+,SIGN-以及使能信號SON.對應的伺服驅動器接法為:接CN2插頭上的管腳.PULS+——26,PULS-——18,SING+——24,SING-——25,SON——14.望采納~

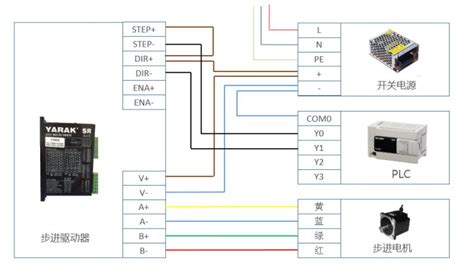

西門子PLC與伺服驅動器如何接線?

第二個圖plc的繼電器輸出點直接控制就行.向伺服使能,報警清除,脈沖禁止,等關鍵失蹤信號接點都是要接得

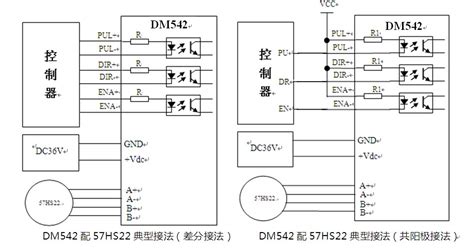

步進馬達驅動器2HB808接線圖

步進馬達驅動器接線圖: 步進馬達即步進電機作為執行元件,是機電一體化的關鍵產品之一,廣泛應用在各種自動化控制系統中.隨著微電子和計算機技術的發展,步進電機的需求量與日俱增,在各個國民經濟領域都有應用. 步進馬達是一種將電脈沖轉化為角位移的執行機構.步進馬達當步進驅動器接收到一個脈沖信號,步進馬達就驅動步進馬達按設定的方向轉動一個固定的角度(稱為“步距角”),步進馬達的旋轉是以固定的角度一步一步運行的 .

般常用的步進電機與驅動器是如何接線的?怎么用萬用表量短路?

先確定步進電機和驅動器是幾相的,然后確定步進電機和驅動器是否匹配,三根線一般是三相的.三相驅動器是三線的就可以匹配,三相最簡單,電機線隨便接.

請教三相步進電機驅動器的接線圖

三相步進電機就3個根線.Y V W三根線可以隨意接. 至于單片機就不知道了…

伺服驅動器接線

接線沒錯,檢查你的輸入電壓和設置.
