水晶頭接線法
一般來說分兩種,一種是路由器和電腦接的做法,兩頭的線序一樣,橙白,橙,綠白,藍,藍白,綠,棕白,棕,如果是兩臺電腦對接的話,一頭的做法和上面是一樣的,另一頭的線序是綠白,綠,橙白,藍,藍白,橙,棕白,棕這些!等等!
網線 – – 水晶頭的接法
路由線和交換機(其實2種接法都適合路由器、交換機連接電腦,不過一般采取平行線接法):1、白橙,2、橙,3、白綠,4、藍,5、白藍,6、綠,7、白棕,8、棕2、白橙,2、橙,3、白綠,4、藍,5、白藍,6、綠,7、白棕,8、棕1和2是相同的,叫做平行線接法.電腦線:A端:1白橙,2橙,3白綠,4藍,5白藍,6綠,7白棕,8棕;B端:1白綠,2綠,3白橙,4藍,5白藍,6橙,7白棕,8棕A和B是2和6的兩條線交換,叫做交叉線接法.網線接法原則:不同種設備用平行線,同種設備用交叉線!
水晶頭咋接?
直通線,沒有樓上說的那么復雜,自己用的話,沒什么說頭,二頭的線序一樣就可以,隨你怎么弄都行,估計你也沒有做線的工具,你買線的時候讓賣線的老板幫你做好就行了,說是連路由的,他就知道怎么弄了
網線水晶頭接法？
絞線是局域網中連接網絡設備常用的元件，它由雙絞線和RJ45頭組成，由于制作不當會影響網絡的連通。下面簡單介紹雙絞線的與制作方法。
雙絞線按連接的方式一般分為直通線和交叉線。
直通線：是用于連接網絡中計算機與集線器（或交換機）的雙絞線。它又分為一一對應接法和100M接法。一一對應接法，即雙絞線的兩頭連線要一一對應，這一頭的一腳，一定要連著另一頭的一腳，雖無順序要求，但要一致。100M接法，是指它能滿足100M帶寬的通訊速率。它的接法雖然也是一一對應，但每一腳的顏色是固定的，具體排列順序?yàn)椋喊壮龋龋拙G／藍／白藍／綠／白棕／棕。
交叉線：是用于連接網絡中相同類型設備的雙絞線，如：計算機與計算機之間，或交換機的級連等
下面就介紹雙絞線的制作方法，具體步驟如下：
步驟 1：利用斜口鉗剪下所需要的雙絞線長度，至少 0.6米，最多不超過 100米。然后再利用雙絞線剝線器（實際用什么剪都可以）將雙絞線的外皮除去2－3厘米。
步驟2：剝線完成后，此時可看到四對共8條線，它們雙雙扭在一起，這四對線是：白橙/橙、白藍/藍、白綠/綠、白棕/棕。然后小心地剝開每一對線，因?yàn)槲覀兪亲裱璄IA／TIA 568B的標準來制作接頭，所以對線的顏色是有一定排列順序要求的。如果制作的是100M直通線，兩端則按下面順序排列：白橙／橙／白綠／藍／白藍／綠／白棕／棕。如果制作的是交叉線，則按以下順序排列：
一 端：白橙／橙／白綠／藍／白藍／綠／白棕／棕
另一端：白綠／綠／白橙／藍／白藍／橙／白棕／棕
網線接線標準分為568A和568B,不同標準表現在不同線序上

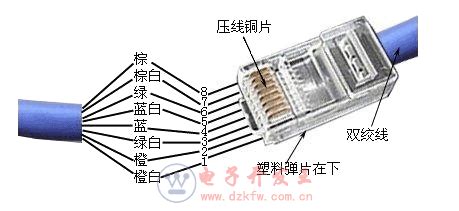

將水晶頭的尾巴向下(即平的一面向上)，從左至右
568A:白綠，綠，白橙，藍，白藍，橙，白棕，棕
568B:白橙，橙，白綠，藍，白藍，綠，白棕，棕 （常用）
網線水晶頭4根線的接法是怎樣的
水晶頭金屬片朝上,從左到右接1、2、3、6號線即可,三類線就只有4芯,5類線以及超五類線有8芯,這樣接對短距離的低速網絡影響不大,速度快的網絡最好使用六類線以及六類水晶頭,8根芯全部接完,那樣信號衰減少
如何接網線的水晶頭
要用專業的工具的,把線頭上的絕緣皮除掉, 工具: 駁線鉗(用于接駁水晶頭)(必備) 水晶頭接法: 關于雙絞線的色標和排列方法是有統一的國際標準嚴格規定的,現在常用的是TIA/EIA568B.在打線時應使用如下的順序:(TIA/EIA568B) 1->橙白 2->橙 3->綠白 4->藍 5->藍白 6->綠 7->棕白 8->棕 而且,使用電纜兩頭一對一的連接方式, 會使一組信號(負電壓信號)通過不絞合在一起的兩根芯線傳輸,造成極大的近端串?dāng)_(NEXT-> Near-end-crosstalk)所以應按照國際標準打線!!
網線水晶頭接法詳細圖解有哪些？
一般來說，網線水晶頭接法主要有兩種，一種是平行線接法，另一種是交叉線接法。下面具體來講解下這兩種接法的詳細步驟。
必備工具： 壓線鉗，水晶頭，網線
平行線接法
1、用雙絞線網線鉗把五類雙絞線的一端剪齊(最好先剪一段符合布線長度要求的 網線)，然后把剪齊的一端插入到網線鉗用于剝線的缺口中。注意網線不能彎， 直插進去，直到頂住網線鉗后面的擋位，稍微握緊壓線鉗慢慢旋轉一圈。
2、剝除外包皮即可見到雙絞線的 4 對 8 條芯線，并且可以看到每對的顏色都不同。先把 4 對芯線一字并排排列，然后再把每對芯線分開，并按從左到右：白橙、橙、 白綠、藍、白藍、綠、白棕、棕的順序排列(這種排列稱為 568B 排序)。然后 用網線鉗垂直于芯線排列方向剪齊。
3、左手水平握住水晶頭，然后把剪齊、并列排列的 8 條芯線對準水晶頭開口并排 插入水晶頭中，注意一定要使各條芯線都插到水晶頭的底部，不能彎曲。
4、確認所有芯線都插到水晶頭底部后，即可將插入網線的水晶頭直接放入網線 鉗壓線缺口中。水晶頭放好后即可壓下網線鉗手柄，一定要使勁，使水晶頭的插 針都能插入到網線芯線之中，與之接觸良好。
交叉線接法
交叉線 主要適用于 ADSL MODEM 和集線器 HUB 的連接，以及兩臺計算機直接通過 網卡相互連接。有些朋友想將家里的兩臺 PC 連接起來組成一個小局域網，還有 ADSL MODEM 和 HUB 的連接，都屬于這一情況。
交叉線接法和直通線接法的基本步驟是一樣的，不同的就是芯線的排列規則了，并且兩個頭的排列規則也不一樣。主要有兩種排序：568A標準和568B標準(綠橙換位)。即：
568A 標準： 白綠，綠，白橙，藍，白藍，橙，白棕，棕
568B 標準： 白橙，橙，白綠，藍，白藍，綠，白棕，棕
交叉線接法即一端是568A標準， 另一端是568B標準。 做水晶頭時，使水晶頭的彈片朝外，入線口朝下，從左到右，遵循上面的線序，充分插入線(以在水晶頭的頂部看到雙絞線的銅心為標準)，然后用壓線鉗夾緊就成功了。
測試是否接好： 兩端都做好水晶頭后可以用網線測試儀進行測試，如果測試儀上 8 個指示燈都依 次為綠色閃過，證明網線制作成功。如果出現任何一個燈為紅燈或黃燈，都證明存在斷路或都接觸不良現象。
是不是已經學會了呢?您太聰明了。下次萬一水晶頭壞了的話一定要自己動手接好哦，您一定是一位很不錯的網絡高手。
網線的水晶頭怎么接?
1樓的什么答案啊?不要誤導了別人.
網線接線標準分為568A和568B,不同標準表現在不同線序上
568A:白綠，綠，白橙，藍，白藍，橙，白棕，棕
568B:白橙，橙，白綠，藍，白藍，綠，白棕，棕
這種順序是指水晶頭入線口向下,彈片向外,金屬腳面向自己從左到右排的
先用網鉗把網線外皮剝?nèi)?注意不要把里面的線芯切斷),有的網鉗分為壓口和剝線口的,有剝線口的就把線塞進去切下就可以不傷害線芯而剝?nèi)ゾ€皮,沒有剝線口的就要小心了
剝?nèi)ゾ€皮后就露出了八條分一對一對絞在一起的四對線,將每對線分出為一條一條的線,然后按標準順序排列好,再將線排成一排用手指夾住拉直,再把這八條線插入到水晶頭里,讓每條線的線頭都能接觸到金屬腳上就把線連同水晶頭插到網鉗上的壓線口,注意不要讓線脫離出來,最后用力壓下網鉗,一般好的水晶頭在壓上的時候有”滴”的一聲那就是壓好了,質量較差的只能用力壓,壓好后用手輕拉,如果能拉出來就是沒壓好,中力拉不出就算接好了,然后將兩頭接好水晶頭的網線用測試儀測試連通狀況,如果連通不了就得重新將接好的水晶頭剪掉重接了
一般線芯留個1CM就夠了,以水晶頭能壓住外皮為準.
可視對講網線水晶頭接法
排列線序有個口訣從左至右：白橙，橙，白綠，藍，白藍，綠，白棕，棕。 捏緊整齊剪斷的網線，塞入水晶頭，塞的時候順序一定不能亂。
1、用壓線鉗中間的直剪位置將原有的水晶頭線減掉。一定要剪齊。如下圖所示：
2、減掉后再延減掉頭開始推3-4里面將包裹的電線外皮剪一下，剝掉外皮。如下圖所示：
3、剝掉外皮后的網線一共有8跟細線，需要按白橙、橙、白綠、藍、白藍、綠、白棕、棕的順序從左到右排列。如下圖所示：
4、排好后前段排齊插入到水晶頭里讓每一根顏色的現都能查到頭。如下圖所示：
5、這時將水晶頭插入到壓線鉗，插的時候感覺得“啪卡”一下，如下圖所示：
擴展資料
注意事項
如果連接的雙方地位不對等的，則使用平行（直通）線，例如電腦連接到路由器或交換機；
如果連接的兩臺設備是對等的，則使用交叉線，例如電腦連接到電腦；
都接一樣是可以的，因?yàn)橐话憔W(wǎng)線用的只有1.2.3.6其他就算沒接通一樣都是可以用的。
網絡插頭水晶頭怎么接起的線
需要一把網線壓線鉗,然后把舊的頭剪掉,開線(去掉最外面那層皮,去皮的長度要適中)重新排線序:T568A線序是 綠白 綠 橙白 藍 藍白 橙 棕白 棕;T568B線序是 橙白 橙 綠白 藍 藍白 綠 棕白 棕 具體用哪種線序看一下舊的頭里面的線序就知道了,一般的網線線序就這兩種. 排好后插入新的水晶頭里,然后用壓線鉗壓緊. 壓網線有很多技術細節很難說明白,一般只要壓線時水晶頭底部的銅片能壓住各條芯就可以用了,但是這樣的水晶頭使用壽命不長,如果是新手又沒人在旁邊指導是很難把水晶頭壓好的.
