按鈕開關怎樣接線,(三相電)
三相電有星形和三角形兩種接法: 1、三相電的星形接法是將各相電源或負載的一端都接在一點上,而它們的另一端作為引出線,分別為三相電的三個相線.對于星形接法,可以將中點(稱為中性點)引出作為中性線,形成三相四線制.也可不引出,形成三相三線制.當然,無論是否有中性線,都可以添加地線,分別成為三相五線制或三相四線制. 2、三相電的三角形接法是將各相電源或負載依次首尾相連,并將每個相連的點引出,作為三相電的三個相線.三角形接法沒有中性點,也不可引出中性線,因此只有三相三線制.添加地線后,成為三相四線制.
控制柜上的按鈕開關怎么接線?
按鈕開關,有動斷和動合觸點,共四個接點,作為開關量輸入,經常用動合觸點接PLC的I端(plc的一個輸入點),另一端接PLC的24V+,動斷觸點空接.
按鈕開關如何接線
一般的通用按鈕是這樣的:4個接線柱是2組,一組是常閉,也就是一直通的,按下去時候斷開.另一組是常開,也就是按下去時候接通!
直控按鈕開關要怎么接線
這個按鈕開關里,能看到對角二個觸點的是常開觸點,觸點在下面看不到的是常閉觸點,可以按動按鈕通過觀察和測量來驗證,接線根據圖紙要求接就行了
這種按鈕開關怎么接線?
按照你的按鈕對照紅色-停止按鈕,綠色-啟動按鈕.
有誰知道三相按鈕開關的具體接線方法啊

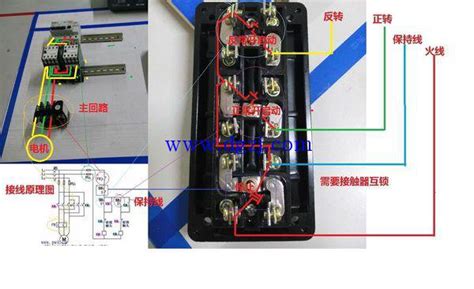

控制三相或單相電機均可,但不能直接控制,只能通過交流接觸器控制,又因為該組合按鈕開關沒有停止鍵,一般只作為電機順、逆轉點動控制的. 在(百度圖片)為你找到的三相電動機正反轉控制實物接線圖,不知是否要的這種. 三個按鈕中.SB1是停止按鈕,SB2和SB3是正轉和反轉啟動按鈕. 因為SB2和SB3用常閉觸點進行了互鎖,所以可以進行急反車操作.
怎么接按扭開關

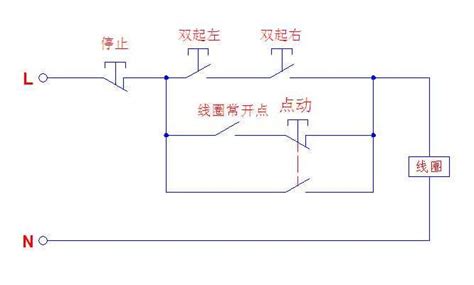

答:按鈕開關都是裝在大型用電設備的啟動控制電路上.控制電路上有一個多組接觸點的接觸器.接觸器的一組觸點與控制線圈相通. 按鈕開關按下通電以后,使這個接觸器線圈通電,吸動上面兒的接觸片,使用電設備通電工作.其中的一組又是通向接觸器線圈兒的,使接觸器線圈自鎖,松開按鈕以后,接觸器不再跳開,達到用電設備的繼續供電.請看下圖.
按鍵開關接線圖
bk（black）黑色：一般為輸出線，輸出為常開。
bn（brown）棕色：一般為電源線，接電源正極。
bu（blue）藍色：一般為電源線，接電源負極。
wh（white）白色：一般為輸出線，輸出為常閉。
npn：黑色一端接負載，負載另外一端接電源正極。
pnp：黑色一端接負載，負載另外一端接電源負極。
）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。請見下圖所示：
2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。而負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。
4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。
5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出（日本模式），此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入（歐洲模式），此時，一定要選用PNP型接近開關。千萬不要選錯了。
6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。
接觸器按鈕開關如何接
【1、開關控制接線圖(含熱繼電器)】 【2、順逆轉控制接線圖】
