母線始端箱到插接箱的原理

始端箱就是母線走到這里就是結束或者是開始,始端箱的作用是對母線與銅排或電纜連接的保護,插接箱是母線中部某一段需要引出電源線,插接箱相當于電纜的分支. 始端箱又稱饋電單元,細分為終端電纜饋電箱,中間電纜饋電箱.始端的意思就是開始,也就是給母線供電的裝置,其構造是一個噴塑外殼,里面有個法蘭,法蘭的一頭有4個張開的爪子,上面有孔,是為了與低壓柜銅排或者電纜搭接之用,另一端是和母線直身段配套的,可以直接插入母線母頭,是為了連接母線直身段.四個爪子旁邊通常有接地線的位置.

始端箱和終端箱有甚么區分?

1. 母線始端箱就是插接母線的進線箱.是在插接母線的始端(電源進線起點安裝的母線插接進線箱). 2. 母線 終端箱就是插接母線的中間或者末端進行分線出線的母線分支插接箱,都稱謂終端箱. 3. 區別在于:始端箱是電源總進箱,負荷功率比較大;終端箱是屬于分支箱,負荷功率比較小.如始端箱的設計是800A時,其他分支終端箱則都在幾十至一二佰安培不等(根據分支負荷設計計算確定). 4. 母線始端箱和終端箱的安裝,應該套電氣安裝定額中’母線安裝’章節內的’封閉母線槽進出分線箱安裝’的定額子目.具體根據所套箱的設計額定電流對應多少A以內的子目.

母線始端箱分型號嗎?

看圖紙?jiān)O(shè)計,如有電器開關,則要根據圖紙選擇型號.如單純的電纜接線線,不分型號,按現場條件選擇尺寸及安裝方式. “配電柜連接采用連接銅排及柜頂箱過渡連接”:答:需要增加連接銅排.

母線上面的插接箱起什么作用?

所謂母線插接箱,就是它利用插接的方式把主干線的電源分接到支線去,因此分接十分方便.

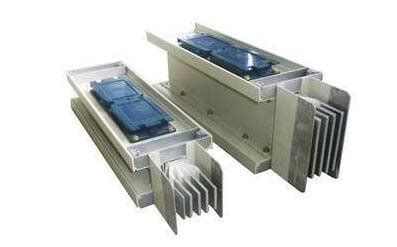

密集型母線槽是否每段的兩端必有母線分線箱及始端箱和末端箱？

密集型母線的工作原理是：用帶有5根爪爪（3火線+1零線+1地線）的法蘭從低壓配電柜出線銅排取電（這個法蘭外面加個噴塑鐵皮箱子就變成了始端箱，始，就是開始的意思），然后拐啊拐的走到用電設備，如果用電設備數量大于1個，則需要預留插接口，用來插插接箱的（插接箱的作用就是從母線直身段上取電），有多少個設備就要有多少個插接箱，最后母線走到頭了，就用個終端封（其實就是個蓋子）吧頭堵住，不然銅排裸露著多不安全。要是用電設備只有一個，那就不用插接箱。端封什么的了，直接用法蘭吧電引下來，再用電纜連到用電設備上就行（當然這個法蘭也要箱子罩著，好看又安全，美其名曰末端箱）。

樓主說的分線箱其實就是插接箱，作用是取電的，請樓主自行理解需不需要。

至于始端箱和末端箱，上文已經說明了其作用，自行理解，呵呵，純手打，還望解樓主之惑。

低壓封閉式插接母線槽必須帶始端箱在什么地方用得上

豎井內母線槽始端箱,始端箱內電纜與母線銅排的過渡連接.母線槽與配電箱連接,始端箱設置在配電柜上,母線槽與配電柜的銅排過渡連接.

插接箱是不是只能和母線槽連接

所謂插接箱 是和母線的插口相配套的 母線槽提供電流通過插接箱的斷路器來控制負載的供電

母線槽插接箱一般用在哪個地方?與什么連接?

母線槽插接箱屬于母線槽配件,主要是延伸拓展母線槽分支線路,內部裝配了相應電流大小的斷路器,可以講母線干線的電流分流到用電設備上,如果母線槽只是作為干線傳輸,比如由變壓器到配電柜,那就沒必要使用,如果是為整個電氣工程中提供各種分線,那是肯定要用到的,具體要用多少、再哪個位置安裝插口,這些都是要結合設計圖紙和現場情況來確定的,可以與母線槽廠家進行對接,提供需求,讓他們來給你插接箱的具體設計x

如何選擇 母線的插接箱?根據主母線還是根據插接箱的負荷選?另外插接箱的斷路器、熔斷器是必須的嗎?

根據使用設備的功率選插接箱,比如,共有10臺65KW的用電設備,用一根1350A的母線供電,則每個插接箱就選65*2=130A,要是你選的品牌沒有這么準130A的型號,要往大的靠攏,比方有150A的,則選150A插接箱,箱內部的斷路器是必須的,因?yàn)椴褰酉淙‰娍?個插爪從母線直身段上取,插爪連到斷路器進線,出線用電纜連到用電設備.沒斷路器這個中間物,取不了電啊.熔斷器是可選的,斷路器就有取電、線路保護的功能了,熔斷器更靈敏,更奢侈罷了.

怎么選擇插接箱???

插接箱只是負責從母線槽中引點到需要處,插接箱內有開關的,同時插接箱一頭插在母線槽內,一頭連接的是電纜,再通過電纜到樓層配電箱. QQ45625710
