LED燈管怎么接線?
LED燈管t8+支架是安裝步驟,LED燈t8+支架安裝 LED燈管安裝路線示意圖(安裝電源)
ledt8燈管怎么接線，led t5 燈管接線方法，led燈管三條線接線法
LED燈管接線圖分三種：
1. 電感式LED燈管接線
2.電子式LED燈管接線
3.直接替換兼容式LED燈管接線
如果是一體化的都很簡單，只要將接頭（廠家會配）插入燈頭內，然后將黃綠線接地線，其它兩根接火線和零線即可，不過很多T8是燈管，你就要買一個支架（最好是廠家配的專用LED的），然后將支架裝好，按一體化的方式接好，將燈管插入卡槽轉動90度，發光面朝外，如果支架是帶啟輝器的就要按說明書去做了。
擴展資料：
一、LED燈和普通燈的區別是：
1、亮度，是普通節能燈的3倍，是普通白熾燈人7倍
2、省電，在同樣的亮度下省電N倍。
3、壽命長。
二、LED相對普通燈的優點
1，節能。
2，壽命長。
3，適用性好，因單顆LED的體積小，可以做成任何形狀。
4，回應時間短，是ns（納秒）級別的回應時間，而普通燈具是ms（毫秒）級別的回應時間。
5，環保，無有害金屬，廢棄物容易回收。
6，色彩絢麗，發光色彩純正，光譜范圍窄，并能通過紅綠藍三基色混色成七彩或者白光。
參考資料搜狗百科-led燈管
這個燈咋接法？

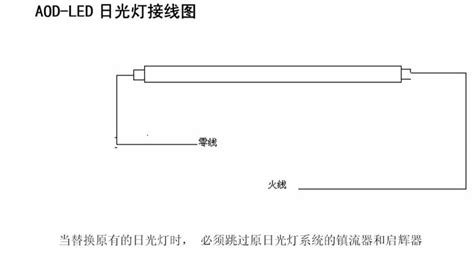

LED燈有三種接線方法，分別為兩端進線，單端進線和交錯進線。 1兩端進線：是比較早期也比較常見的一種接法，由于其接線方便，老化簡單等特點。目前為止還有不少的LED燈管廠家采用。將燈頭的兩根針都短接起來，然后接在內部的恒流電源上。這樣的接線方法只需要去掉傳統的啟輝器，就能夠正常工作。 2單端進線：led燈管的一端不接線，另外一端兩根針分別引線到恒流驅動電源上。兩個燈頭的之間沒有任何的連接關系。這樣最大的好處是安全，如果led燈管的一端接上了交流電，那么另外一端絕對不會帶電的。替換傳統熒光燈的時候需要將原來的啟輝器拿掉，換上啟輝器保險絲，安裝上燈管就可以了。 3交錯進線：是比較新出的接線方式，這種接線對 LED燈管內部驅動有些要求，需要有兩路交流進線端。這種接線方式最大的好處是有無啟輝器均能夠正常工作。在替換的時候只需要更換燈管即可，操作起來非常方便。
雙管日光燈怎么接線?
你的圖看不清,大體是電子鎮流器.是不是一個鎮流器有六根線?如果是的話,接線方法如下:把兩個鎮流器進線也就是紅線并聯接好,每個鎮流器余下4個接頭,(這就是一根燈管的燈腳接線)一般是塑料平行線,每根平行線的兩個線頭接燈管一邊的兩個燈腳. 請采納答案,支持我一下.
日光燈的幾種接線 詳細??
日光燈的幾種接線方式 日光燈的幾種接線方式 日光燈的一般接線： 當開關閉合，電源接通后燈管尚未放電，電源電壓通過燈絲全部加在啟輝器內兩個雙金屬觸片上， 使氖管中產生輝光放電發熱，兩觸片接通，于是電流通過整流器和燈管兩端的燈絲，使 燈絲加熱并發射電子。此時由于氖管被雙金屬觸片短路停止輝光放電，雙金屬觸片也 因溫度降低而分開，在此時整流器產生相當高的自感電動勢，它和電源電壓串聯后加 在燈管兩端輝光放電，點亮燈管日光燈管：簡單的說是個密閉的氣體放電管。管內主要?dú)怏w為氬氣(另 包含氖或氪)氣壓約大氣的0.3%。另外包含幾滴水銀—形成微量 的水銀蒸汽。水銀原子約占所有氣體原子的千分之一的比例。 日光燈管是靠著燈管的水銀原子，由氣體放電的過程釋放出紫外 光。所消耗的電能約60%可以轉換為紫外光。其他的能量則轉換 為熱能。 由燈管內表面的熒光物質吸收紫外光后釋放出可見光。 不同的熒光物質會發出不同的可見光。一般紫外光轉換為可見光 的效率約為40%。因此日光燈的效率約為60%×40%=24%—— 大約為相同功率鎢絲電燈的兩倍。 日光燈的一般接法 雙日光燈接法 廢舊日光燈利用 四線鎮流器接法簡易20瓦日光燈調光接法
怎么把線接到客廳Led燈上
LED日光燈管接線可分為三種,分別為兩端進線,單端進線和交錯進線. 兩端進線是比較早期也比較常見的一種接法,由于其接線方便,老化簡單等特點.目前為止還有不少的LED燈管廠家采用.將燈頭的兩根針都短接起來,然后接在內部的恒流電源上.這樣的接線方法只需要去掉傳統的啟輝器,就能夠正常工作. 單端進線的接線方法:led燈管的一端不接線,另外一端兩根針分別引線到恒流驅動電源上.兩個燈頭的之間沒有任何的連接關系.這樣最大的好處是安全,如果led燈管的一端接上了交流電,那么另外一端絕對不會帶電的.替換傳統熒光燈的時候需要將原來的啟輝器拿掉,換上啟輝器保險絲”,安裝上燈管就可以了.
T4燈管怎么接電線
1、燈架內有電感鎮流器,短接或拆除鎮流器,拔掉啟輝器;2、將火線和零線分別接在燈架兩端;3、將燈光放入燈架內,轉動燈管,使之通電發光.擴展資料:T4燈管的直徑就是(4/8)*25.4=12.7mm(注:統一寬度21mm、高度32mm).常用的日光燈長度與功率:(8w長341mm;12w長443mm;16w長487mm;20w長534mm;22w長734mm;24w長874mm;26w長1025mm;28w長1172mm).T3.5燈管的直徑就是(3.5/8)*25.4=11.1mm.T2燈管的直徑就是(2/8)*25.4=6.4mm.
led吸頂燈怎么接線
分段掣入線(兩線咁組):電源火線通過墻上面嘅掣出線接分段掣紅線,零線直接接黑線.出線(多嗰組,一般4條)黑嘅為公共線,每一組燈都要接一條(就將所有嘅燈管嘅零線同分段掣出線嘅黑線全部接喺埋一齊),每組燈管嘅另一條線按功率大小分別就接到分段掣嘅其他出線上,(一般1號線功率最細,接led彩燈.2功率次之,接兩燈管或者慳電膽,小燈泡咁組,三功率最大接燈管最多咁組.分段掣上有圖,一定唔超過上面標嘅功率,更加唔接錯.)根據分段掣唔同,循環按動墻上面嘅掣就會出現,一天光,關,12著,關,13著,關,照著,關等模式.
日光燈雙燈管線路接線方法
你好,首先先確定你的雙管日光燈是電子的還是電感的,電感鎮流器直接把一邊的燈腳線接到鎮流器上,鎮流器的另一個端子接到電源上,另一個燈腳線也接到電源上,就可以了,如果是電子鎮流器,看一下是一帶一的,還是一帶二的,如果是一帶一的,直接把同一燈腳的四根線連到鎮流器的一端(4個接線柱的那一端)鎮流器的另一端直接連電源線就可以了,鎮流器一帶二的,把兩只燈的燈腳線連到鎮流器的一段,鎮流器的另一端接電源線就可以了!!
燈管的變壓器和電線、燈管怎么接啊?
采用一般二線鎮流器依順接:火線>鎮流器>燈管座A>起輝器>燈管座B>零線,采用四線鎮流器:火線>鎮流器1孔>2孔>燈管座A>起輝器>鎮流器3孔>4孔>燈管座B>零線
