電腦主板線頭怎么接圖解
朋友，你好：
主機面板和主板的插線是這樣的：
電源開關:POWER SW
重啟開關:RESET SW
電源指示燈: POWER LED (PWR)
硬盤指示燈: HDD LED
報警器:SPEAKER (SPK)
方法是：最主要的是對齊字母， 主機面板上的插針線上標實為：POWER SW（電源開關） 哪么就對主板上的插針為：+PW-，以此類推：插針線：RESET SW (重啟開關) 就對主板插針：RES ，接著是插針線：POWER LED (電源指示燈)，對主板插針+PWR-LED ,電源指示燈要有十 一 極之分，接反了不能亮主機燈，接著是插針線：HDD LED（硬盤指示燈）對主板插針 +HD- ,這個可以不分正負，接著是：插針線的SPEAKER(報警器）也叫剌叭，對插針SPK，就OK了，一般按這個方法插就不會錯。
希望我的回答對我有所幫助，祝你成功，快樂~~~
電腦主板連接線怎么接,看不懂~急急急~
你這個插頭可能改動過 有2個標注的是一樣的 如果不行就替換下即可.
電腦主板接線圖
那個基本上沒用 是CD的數據線 主板上面寫著CD IN
臺式電腦主板和機箱的接線方法
這個很麻煩了 最好是找說明書看 我沒用過這個主板 根據標識來看 F_PANEL是前面板 DEBUG_CLR這個是調試用的,不用接任何東西 RESET SW這是重啟鍵 HDD LED這是硬盤指示燈 POWER SW +P LED / -P LED這是電源鍵 所以,應該全部是接在F_PANEL上 但是,問題是,次序怎么接,不確定 如果沒有說明書,就看主板上有沒有標識了 如果主板沒有標識,那慘了,只能一個一個試了 F_PANEL的針孔應該是2個一排,公頭 機箱線應該是母頭,按一排一排的次序接 有+/-的,兩個頭接同一排 接上,實驗各個鍵的功能 一個一個試吧

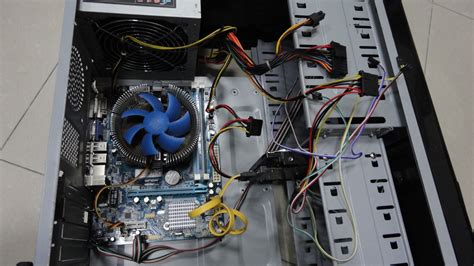

電腦主板與機箱的接線
檢查你的 各處連接線 處理器輔助供電線 4pin 或者 6pin 線插好 主板24pin 口 這個你肯定插好了 (我啰嗦了) 然后 ON/OFF 是開關的意思 短接這兩個針腳 就可以開機 可以用螺絲刀試試 pow-led 是 電源指示燈 有窄線 和寬線之分 標注了 + 的是正極 沒有標注的是 負極 spk 是機箱報警喇叭 中間兩個是空 最左 和最右 是有用的線 HLED 是 硬盤狀態指示燈 硬盤讀寫時 會閃亮 RST 是復位按鍵接口
電腦主板插頭怎么插
都與跳線上的英文相對應要對好了，英文都要對外面反了不行的。
1電源開關連接線
“power sw”插在主板上標有“ pwr sw”或是“RWR”字樣的插針，正反插均可
2復位開關連接線
“RESET SW”插在主板上標有“Reset sw”或是“RSR”字樣的插針，正反插均可
3電源指示燈連接線
“Power LED”插在主板上標有“PWR LED”或是“P LED”字樣的插針，有些主板上會標示“P LED+”和“P LED-”字樣，我將綠色的一端對應連接在P LED+插針上，白線連接在P LED-插針上
4硬盤指示燈連接線
“H.D.D.LED”插在主板上標有“HDD LED”或“IED LED”字樣的插針上。插時要注意方向性。一般主板會標有“HDD LED+”、“HDD LED-”，將紅色一端對應連接在HDD LED+插針上，白色插在標有“HDD LED-”插針上。
5揚聲器連接線
“SPEAKER”插在主板上標有“PEAKER”或是“SPK”字樣的插針上。紅色插正極，黑色插負極。
6USB
紅線：電源正極（接線上的標識為：+5V或VCC）、白線：負電壓數據線（標識為：Data-或USB Port -）、綠線：正電壓數據線（標識為：Data+或USB Port +）、黑線：接地（標識為：GROUND）
紅線插入U(xiǎn)SB針腳1與針腳2，余下接線按Data-、Port +、GROUND順序分別插入余下USB針腳
機箱主板跳線的接法
1、電源開關連接線
連接電源開關連接線時，先從機箱面板連線上找到標有“power sw”的兩針插頭，分別是白棕兩種顏色，然后插在主板上標有“ pwr sw”或是“RWR”字樣的插針上就可以了。
2、復位開關連接線
用來熱啟動計算機用的。連接時，先找到標有“RESET SW”的兩針插頭，分別是白藍兩種顏色，然后插在主板上標有“Reset sw”或是“RSR”字樣的插針上就可以了。
3、電源指示燈連接線
先找到標有“Power LED”的三針插頭，中間一根線空兩缺，兩端分別是白綠兩種顏色，然后將它插在主板上標有“PWR LED”或是“P LED”字樣的插針上。
提醒：電源開關連接線和復位開關連接線兩處在插入時可以不用注意插接的正反問題，怎么插都可以。但由于電源指示燈邊接線是采用發光二級管來顯示作息的，所以連接是有方向性的。有些主板上會標示“P LED+”和“P LED-”字樣，我們只要將綠色的一端對應連接在P LED+插針上，白線連接在P LED-插針上。
4、硬盤指示燈連接線
先找到標有“H.D.D.LED”的兩頭插頭，連線分別是白紅兩種顏色，將它插在主板上標有“HDD LED”或“IED LED”字樣的插針上。插時要注意方向性。一般主板會標有“HDD LED+”、“HDD LED-”，將紅色一端對應連接在HDD LED+插針上，白色插在標有“HDD LED-”插針上。
5、揚聲器連接線
先找到“SPEAKER”的四針插頭，中間兩根線空缺，兩端分別是紅黑兩種顏色，將它插在主板上標有“PEAKER”或是“SPK”字樣的插針上。紅色插正極，黑色插負極。
實際
電源開關：白色+正極，棕色—負極正反插均可
復位開關：白藍兩種顏色，正反插可隨便。
電源開關：綠色的插在P LED+插針上，白色的插在P LED插針上。
硬盤指示燈：綠色插在“PLED+”，白色插在“HDD LED-”插針上。
揚聲器：紅色插正極，黑色插負極。
把機箱上的那些插頭仔細看一下,基本上會標為以下幾種.
1.POWER SW也有叫PW SW的(這個是機箱電源開關,用于機箱按鈕控制通斷的),在主板上會有對應的接口,插進去即可.如果不懂可以看說明書,上面標的非常清楚(以下同).正負極插反沒關系,不會燒任何東西.
2.RESET SW (機箱復位鍵),用于重啟電腦.同樣正負極插反也沒關系.不會燒東西.
3.HDD LED有的也叫IDE LED 這個通常用來連接硬盤,顯示硬盤工作狀態.這個插反也仍然沒關系,但硬盤燈不會亮,如果發現不亮,調換順序即可.
4.port + port – 有的只標P+ P-(電源指示燈) 這兩根針通常會分開,中間可能會空一針.但有的主板是連在一起的.同樣需要參考說明書.有的機箱連接線則會做在一起,中間空一針.插反也沒關系,如果打開電腦電源燈不亮,調換順序即可.
5.speaker 這個是機箱喇叭電源,用于提示用戶各組件工作狀態.通常為兩排,八針設置,中間缺一針,可以在主板說明書上找到說明,有的主板上會有跳線帽,將其拔掉,而機箱插頭線上會堵住其中一個孔,插反是不可能插進去的.
6.AUDIO 機箱前置音頻插針.按照說明書也仍然可以輕松插好.上面會非常清楚地告訴你插針的位置和方向.如果發現跳線帽將其拔掉.插反發現不工作同樣可以調換方向.不會損壞硬件.有的機箱沒有前置音頻接口,則不需要考慮.
7.前置USB插針(非常重要!!!),插這個,你幾乎沒有機會去試驗到底插沒插反,插反以后在你使用USB設備的時候,輕則燒壞USB設備,重則主板損壞!所以一定要分清方向.USB插針和插頭為四針設置,線的排序?yàn)閂CC(+5V) PORT – PORT + GROND(接地).在插這個的時候一定要仔細查看說明書,主板上的USB插針會按照兩排十針設置缺一根.即上面5針,下面4針,有的是相反.新手插之前首先插缺針的那一排,只要找到VCC所對應的插孔就能輕松接好.主板說明書上會有詳細說明,分清方向.如果實在沒把握就別插了.免得付出重大代價.不過有個小小的訣竅,當你不確定是否插反,你可以做如下嘗試:手抓住USB連接線,通電,開機,插入U(xiǎn)SB設備,當感覺連接線發熱立即將其拔掉.
最后,大家需要注意的是,不是主板上的每根針都需要插的,這主要看你的機箱和你需要的設備而定.以上介紹的是最常見的接線法.輕易別拔掉主板上的跳線帽,除非你需要.否則可能會造成主板的損壞
電腦主板上的各種連線接口怎樣插?
主板上面都有印著的,你仔細找找,一般是一個和接口一樣大小的格子,或者就在接口旁邊.英文寫的,pw,reset,hd-led,speaker,等等吧,看看就大概能猜出意思來. 如果是光驅、硬盤線,只要找到接口就不會插錯的,都是有防插錯功能的,只有一個方向能插上.
臺式電腦開機鍵里面的線與主板怎么接
一、主板一般有四組開關 指示線，POWER SW電源開關。POWER LED電源指示燈。RESET SW重啟開關。H.D.D LED鍵盤狀態指示燈。連接時注意正+負-極，通常會以彩色線如紅.綠.黃等代表正極，白.黑代表負極，注意區分。信號線連接主板要看說明書連接，不同的主板連接方法不同。
二、接線方法
1、常用的9針開機線接法
2、常用的20針開機線接法
擴展資料
選購原則
電腦的主板對電腦的性能來說，影響是很重大的。曾經有人將主板比喻成建筑物的地基，其質量決定了建筑物堅固耐用與否；也有人形象地將主板比作高架橋，其好壞關系著交通的暢通力與流速。
1、工作穩定，兼容性好。
2、功能完善，擴充力強。
3、使用方便，可以在BIOS中對盡量多參數進行調整。
4、廠商有更新及時、內容豐富的網站，維修方便快捷。
5、價格相對便宜，即性價比高。
參考資料 搜狗百科 主板
電腦主板機箱接線圖
pw是電源開關,沒有正負 reset是重起,沒有正負 HDD是硬盤動作指示燈,有正負,接反了不亮,調過來接即可 PWLED是電源指示燈,一般為綠色和白色,有正負,接反了不亮, SPEAK是喇叭,有正負,接反了不報警, 主板上每個連接插針的地方都有字母,對照安裝即可,如果沒有字母,在旁邊指定有示意圖. 機箱的連線一般顏色較深的為正極,淺的為負極 前置USB連線線序?yàn)榧t白綠黑,主板上接口為9針,插到上面四針一組的,下面五針前四針和上面一樣,最后一針為空. 這東西沒有圖解,裝的次數多了,就知道了
