怎么區分整流，穩壓二極管的型號
那就要看具體是用什么方式命名的二極管了。
國標命名的二極管就比較容易區別：
2CZ 系列的是整流二極管。2CW 是穩壓二極管。
1 國標命名方法：（引自GB249-74 ,1975）
半導體器件有5部分組成
第一部分：用數字表示器件的電極數目。2，二極管。
3，三極管
第二部分：用漢語拼音表示器件的材料極性。
二極管：A,N鍺材料，B,P鍺材料，C,N硅材料，D,P硅材料，三極管：A,PNP鍺材料，B,NPN鍺材料，C,PNP硅材料，D,NPN硅材料，E,化合物材料。
第三部分：用漢語拼音表示器件的類型。
P普通管，V
微波管，W穩壓管，C參量管，Z整流管，L整流堆，S隧道管，N阻尼管，U光電管，X低頻小功率，G高頻小功率，D低頻大功率，A高頻大功率，T體效應管，B雪崩管，J
階躍恢復管，CS場效應管，BT半導體特殊器件，FH復合管，PIN,PIN管，JG激光管。
第四部分：用數字表示器件的序號。 第五部分：用漢語拼音表示規格號。
國外和其他方式命名的二極管型號則沒有明確的功能標識如：1NXXX系列。就僅注明了是有一個PN結的半導體器件和它的登記序號，其具體參數和用途就要查詢它的資料才知道了。

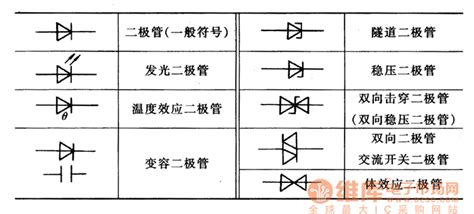

二極管分類和對應的圖
按照用途分類,二極管可以分為極多的,我們列出一些,給大家參教,單從字面上解析,就可以大約知道這種二極管的用途了這個.
二極管分類:
abrupt junction diode突變結二極管
absorber diode吸收二極管
alkali ion diode堿離子二極管
alloy junction diode合金結二極管
alloyed diode合金(型)二極管
antilog diode反對數二極管
back-to-back diode背對背二極管
backward diode反向二極管
band switching diode波段轉換開關二極管
barrier injection transit-time diode勢越二極管
base-collector diode基極集電極二極管
biased diode偏壓二極管
bilateral diode雙向二極管
bonded NR diode鍵合負阻二極管
booster diode升壓二極管
bootstrap diode陰極負載二極管
breakdown diode雪崩二極管, 擊穿二極管
bulk diode體效應二極管
by-pass diode旁通二極管
catching diode箝位二極管
centering diode定心二極管
channelling diode溝道(效應)二極管
charge storage diode電荷存儲二極管
charging diode充電二極管
clamping diode鉗位二極管
clipper diode削峰二極管
cold-cathode gas diode冷陰極充氣二極管
collector-base diode集電極-基極二極管
commutation diode整流二極管, 換向二極管
compound diode復合二極管
constant voltage diode穩壓二極管
crystal diode晶體二極管
damper diode阻尼二極管
damping diode阻尼二極管
delayed diode阻尼二極管
demodulator diode二極管解調器
detector diode檢波器二極管
dielectric diode電介質二極管
difference diode差分二極管
diffused type diode擴散型二極管
diffused-junction varactor diode擴散結變容二極管
discharge diode放電二極管
double base diode雙基極二極管, 單結晶體管
double drift region avalanche diode雙漂移雪崩二極管
double heatsink diode雙重散熱片二極管
dummy diode仿真二極管
duo diode雙二極管
duplex diode雙二極管
efficiency diode效率二極管(高壓整流用)
阻尼二極管
emission limited diode限幅發射二極管
energy recovery diode能量恢復二極管, 升壓二極管
epitaxial p-n junction diode外延 p-n 結二極管
equivalent diode等效二極管
field-effect diode場效應二極管
fixed-pattern generator using a Au-Si diode金-硅二極管固定模式信號發生器
fluid diode射流二極管
four-layer diode四層二極管
fuse diode熔式二極管
gas diode充氣二極管
gas -filled diode充氣二極管
gate diode門二極管
gate-controlled diode閘控二極管
germanium diode鍺二極管
glass diode玻璃二極管
gold bond type diode金鍵二極管
gold-epitaxial silicon high-frequency diode金-外延硅高頻二極
各型號的二極管有什么區別？
種類有很多，按照所用的半導體材料，可分為鍺（Ge管）和硅（Si管）。根據其不同用途，可分為檢波、整流、穩壓、開關等。按照管芯結構，又可分為點接觸型、面接觸型及平面型。點接觸型是用一根很細的金屬絲壓在光潔的半導體晶片表面，通以脈沖電流，使觸絲一端與晶片牢固地燒結在一起，形成一個“PN結”。由于是點接觸，只允許通過較小的電流（不超過幾十毫安），適用于高頻小電流電路，如收音機的檢波等。
面接觸型的“PN結”面積較大，允許通過較大的電流（幾安到幾十安），主要用于把交流電變換成直流電的“整流”電路中。
平面型是一種特制的硅，它不僅能通過較大的電流，而且性能穩定可靠，多用于開關、脈沖及高頻電路中。
種類很多,都有單向導電性能,不能說相互之間都可代替,只有符合開關頻率特性和開關損耗小的高頻才能代替開關,具體運用時要仔細對照參數比較替用,所列舉的中,只有部分檢波能代替
發光二極管型號怎么區分,基本參數是什么?
發光二極管簡稱LED，采用砷化鎵、鎵鋁砷、和磷化鎵等材料制成，其內部結構為一個PN結，具有單向導電性。
當在發光二極管PN結上加正向電壓時，PN結勢壘降低，載流子的擴散運動大于漂移運動，致使P區的空穴注入到N區，N區的電子注入到P區，這樣相互注入的空穴與電子相遇后會產生復合，復合時產生的能量大部分以光的形式出現，因此而發光。
發光二極管在制作時，使用的材料有所不同，那么就可以發出不同顏色的光。
發光二極管的發光顏色有：紅色光、黃色光、綠色光、紅外光等。
發光二極管的外形有：圓形、長方形、三角形、正方形、組合形、特殊形等。
常用的發光二極管應用電路有四種，即直流驅動電路、交流驅動電路、脈沖驅動電路、變色發光驅動電路。
使用LED作指示電路時，應該串接限流電阻，該電阻的阻值大小應根據不同的使用電壓和LED所需工作電流來選擇。
發光二極管的壓降一般為1.5~2.0 V，其工作電流一般取10~20 mA為宜。
現在二極管的型號標識都有那些?都有那些特性?
常用的1N4000系列二極管耐壓比較如下：
型號 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
耐壓（V） 50 100 200 400 600 800 1000
電流（A） 均為1

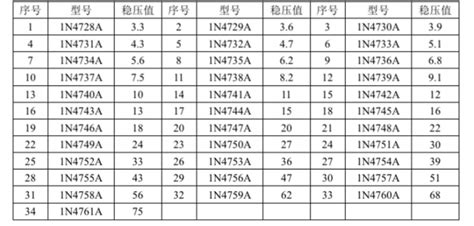

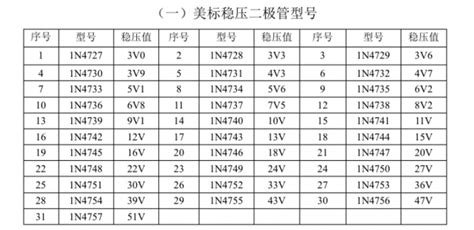

常用穩壓二極管的型號及穩壓值如下表：
型 號 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761
穩壓值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V
高效整流二極管系列
1A 50-1000V
HER101. HER102. HER103.HER104. HER105.HER106. HER107.HER108 1A 50-1000V
UF4001. UF4002. UF4003. UF4004. UF4005. UF4006. UF4007
1.5A 50-1000V
HER151 HER152. HER153.HER154. HER155. HER156…
電路圖中二極管型號應該是什么？？？？
這個就是普通二極管即可。他不是穩壓管，因為它是一個專用電壓變換模塊，不用穩壓的，類是這個電路。
二極管，（英語：Diode），電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變容二極管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。
早期的真空電子二極管；它是一種能夠單向傳導電流的電子器件。在半導體二極管內部有一個PN結兩個引線端子，這種電子器件按照外加電壓的方向，具備單向電流的傳導性。一般來講，晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。在其界面的兩側形成空間電荷層，構成自建電場。當外加電壓等于零時，由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態，這也是常態下的二極管特性。
開關二極管型號
展開全部
首先我覺得如果就是標識1R10D6L的話好像有點不規范，這應該不是一個單純的二極管
這好像是一個小功率晶閘管的整流堆
第一部分代表一個PN結，也就是二極管
R表示器件的類型及主要特征：A-檢波開關混頻二極管、B-變容二極管、C-低頻小功率三極管、D-低頻大功率三極管、E-隧道二極管、 F-高頻小功率三極管、G-復合器件及其他器件、H-磁敏二極管、K-開放磁路中的霍爾元件、L-高頻大功率三極管、M-封閉磁路中的霍爾元件、P-光敏器件、Q-發光器件、R-小功率晶閘管、S-小功率開關管、T-大功率晶閘管、U-大功率開關管、X-倍增二極管、Y-整流二極管、Z-穩壓二極管。
10應該是這個器件的登記號
D是它的允許誤差：字母A、B、C、D、E分別表示容許誤差為±1%、±2%、± 5%、±10%、±15%
晶閘管型號的后綴是數字，所以通常是指最大反向峰值耐壓值和最大反向關斷電壓中數值較小的那個電壓值。
L應該是表示半導體器件的類型。如：P-普通管、V-微波管、W-穩壓管、C-參量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、 U-光電器件、K-開關管等。
以上是個人理解，對你也許有點幫助
二極管各種規格的區別
晶閘管(SCR)及其衍生型號的通俗稱法. 其性能相當于二極管,但是是可以控制的二極管.在正向導通時候,可以通過另外的一個控制極控制它是不是導通.假如導通了,那么控制極就沒有用了,只有在兩端加反向電壓才能使它關斷.反向的時候是一定不會導通的. 它的工藝相當于是一個NPN和一個PNP管子連在一個芯片里.NPN的P極作為控制極.另外兩個極分別引出. 主要應用于電力電子領域.主要為了調整電壓,使電壓變成我們控制中所需要的形狀.如控制電機中脈沖觸發腳,控制電壓的相序等.
希望各位能給出二極管的型號和二極管實物圖
二極管家族非常龐大 我知道的有穩壓管 整流管 TVS管 雙向觸發管 這些大類還有若干小類 小類還有型號系 比如 整流管——普通整流二極管—— 1N4007 有興趣你可以上南京中寶的主頁看看
二極管的型號配圖片的有嗎?
朋友,你這個要求是不合理的,即使有人給你發一個這樣的圖也對你沒有任何幫助. 二極管有很多種型號,型號一般都標在管身上,只有特別小的二極管例外. 二極管也有很多封裝形式,如果給你發一個圖,圖上能看出來的就是封裝形式,不同的封裝形式形狀就不一樣. 但是同一種二極管很可能有好幾種封裝形式,也就是有好幾種不同的形狀;而不同型號的二極管也經常采用相同的封裝形式,也就是說不同型號的二極管形狀相同. 因此發給你圖片,即使你發現你那個二極管和圖中某個二極管形狀一模一樣,也無法知道你那個二極管是什么型號. 因此要了解一個二極管的型號,只有通過它管身上的標識來判斷,如果上面沒有,則只能通過電路圖來查,通過看形狀圖是沒有任何幫助的.
