剪刀撐的基本構造要求是什么
焊接其實一樣可以保證受力,是對滴,但一般適合用栓接主要考慮的是運輸方便.還有剪刀撐采用安裝螺栓只是為了安裝定位需要,安裝完必還是是需要焊接的,一般都采用栓接,使用兩個以上的普通或者高強螺栓.個人愚見,歡迎同行指導.
剪刀撐怎么設置

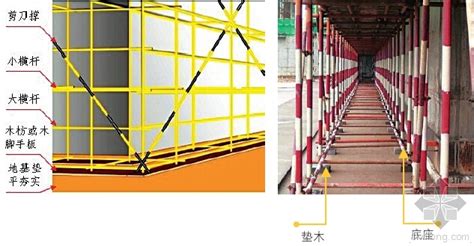

剪刀撐就是腳手架上的斜向支撐。 剪刀撐是對腳手架起著縱向穩定，加強縱向剛性的重要桿件。為保證腳手架整體結構不變形，凡高度在20米以上的腳手架，縱向必須設置剪刀撐，十字蓋寬度不得超過7根立桿，與水平夾角應為45°~60°。剪刀撐的里側一根與交叉處立桿用轉扣脹牢，外側一根與小橫桿伸出部分脹牢。剪刀撐桿件接長時，宜用搭接方法，搭接長為0.8米，用3個旋轉扣件將搭接處擰緊。 剪刀撐必須隨架子的搭設高度不斷增高及時加設，并且要連續設置到頂、不留間隙，斜桿底部要落在墊板上。 高度在20米以下的外腳手架，必須設置正反斜撐。 腳手架的搭設都按照相同高度，相同跨度搭設的，立面都是豎向的長方形，當達到一定的高度時就支撐效果就不好，從力學角度說就是長方形這個結構不是一個靜定的結構。加上一個斜向的支撐，就變成了三角形。大家都是知道三角形具有穩定頂，也就是說是個靜定結構。
腳手架有雙排剪刀撐的要求嗎?
沒有雙排剪刀撐的要求,只需在雙排腳手架外側由底至頂連續設置. 可詳見建筑施工扣件式鋼管腳手架安全技術規范(JGJ 130-2011)第6.6節.
在建筑中.滿堂架的水平桿,豎直桿,剪刀撐怎樣搭設符合規范,有相關圖集也行.
一般情況下,立桿間距是要通過模板方案計算得出的,常用的為900mm~1000mm,板厚250mm就要考慮800mm了.水平桿間距保證1500mm~1800mm,距板面200mm左右加掃地桿,雙向的,剪刀撐沿軸線設基本上也可以滿足要求了.這個不是規范,是通過計算受力得出的.
建筑施工扣件式鋼管腳手架安全技術規范 2011 剪刀撐的設置應符合哪些規定
你搭設外架就按130-2011執行,搭設模板架就按162-2008執行,不必去糾纏. 比如鋼筋工的扳手與機械工的扳手,同樣是扳手,各有各的操作規程.
模板下方腳手架的掃地桿,剪刀撐的搭設要求是什么,有沒有規范?謝謝
有規范,按腳手架的規范就行.
