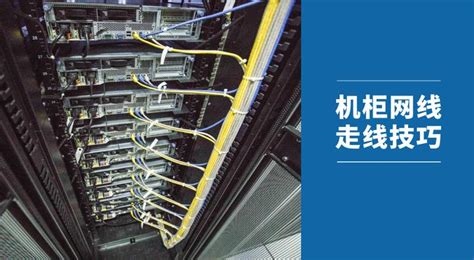

求助網絡機柜，理線的方法，及圖片

1、在線纜根部開始外露的地方開始用扎帶綁好，如果線纜過多就暗中網線的編號從中間分成兩份或者多份，但是需要保證分出來的網線每一部分都是連續的，因?yàn)檫@樣下步工作就容易進行。

2、根據需要把大部分網線扎好就開始用配線板理線，配線板的使用方法就是按照一個約定把線纜從配線板的背部一條條的穿過配線板，在配線板背部按照兩根連續的網線一起用扎帶扎起來，每兩個扎一塊兒都要求有一個錯位，就是不要并排的扎太多，每兩個扎帶上下最好有點距離，兩根連續的扎起來以后就開始六根網線一塊兒扎一起，平均需要每半米重新扎一次，注意扎的時候注意整齊，不要胡亂扎一起給人不和諧的感受。

3、使用理線板一一直順著往下移，在理線板的背部也一直用扎帶纏好（半米一扎）。最后一次六根一乍 的位置在離線纜尾部一米左右，扎好了以后就在附近距離開始兩根一扎，當然還是按照順序扎好。每兩根扎好后往下半米左右再次使用同樣的方法再扎一次，有利于下一步打配線架。

4、下面就是開始打配線架這一環節了，由于上面的工作做完了以后線纜已經非常明確了，把線纜甩到機柜的外邊開始放置在一張工作臺上三人一組開始進行壓線的工作。按照事先安排好的位置進行壓線就不容易出錯了。

5、對打過的配線架進行測試，測試通過給予安裝上機柜，如果發現有沒有通過的點仔細檢查網線和模塊的接觸和線序等問題，爭取一下子全部通過，在測通模塊全部壓好以后就開始安裝上機柜，裝好后按照原先的計劃對網線進行綁扎，做到整齊美觀橫平豎直。對每一個點的連通性進行記錄，如果始終無法通過需要記錄在備注日志上。方便后續的查看。

網絡機柜如何打線漂亮

頂 實際做的時候你要根據模塊的距離來判斷線的長短,當然重要的是線要理順,這種工作要時間的,不能急的

網絡機房機柜里面的網線都是怎么接的?

其實沒有什么特別繁雜的,只是看著挺頭疼,無非就是摩登下面接核心交換機,再下面接二層交換機,然后聯到電腦上面.

請問網絡機柜多個交換機的電源線如何如何布線,雙路電源配備的兩個PDU電源插排安裝在機柜后面,機柜內部中

一般把PDU的長度做的長一點可以讓交換機的插頭離插座比較近,然后通過機柜的理線槽來布線

機房服務器和程控電話機柜的布線方法？

1、電話和網絡線纜分開理進機柜（網線42U機柜，電話22U機柜），線理完了別忘了連個機柜之間再預留兩根跳線（網線，一根備用）

2、為了節省開支，原有的可以用，但不一定都能用，比如模塊你要是拆爛了，那就不能用了，假設預算夠?qū)捲５脑挘ㄗh全部更換，因?yàn)槭Ｏ碌腻X不是你的，但是要是因?yàn)樵O(shè)備材料老舊所造成的后續維護難的工作卻是你的，還有就是你要是為了想省錢而不提出更換新的，真到出問題的時候責任反而全是你的，領導可能會說是你不負責任，他會說你知道原有的設備材料老舊，當時你為什么不提？那時候你怎么說？事情你做了還出力不討好。

3、建議你還是采用理線器配線架來做，那樣做的話，線路一目了然，可以大大的減少你今后的維護量，就算再換個人接受他也很容易找出線路對應點，你好像提到的也就只有兩部外線吧？外線進Modem2臺，再進雙WAN口路由器，路由再跳交換機，內線直接在22U機柜里配線，不需要采用RJ11或RJ45，直接采用110配線架，還有不明白的你再補充吧

網路機柜都有哪些種類？

機柜一般分為服務器機柜、網絡機柜、控制臺機柜等。 服務器機柜： 為安裝服務器、顯示器、UPS等19″標準設備及非19″標準的設備專用的機柜，在機柜的深度、高度、承重等方面均有要求。高度有2.0米、1.8米、1.6米三種高度；寬度為800mm、700mm或600mm三種；深度為700mm、800mm和900mm三種。 可以配置：專用固定托盤、專用滑動托盤、電源支架、地腳輪、地腳釘、理線環、理線架、L支架、擴展橫梁等。 主體框架、前后門、左右側門可以快速拆裝。 固定托盤： 用于安裝各種設備，尺寸繁多，用途廣泛，有19″標準托盤、非標準固定托盤等。 常規配置的固定托盤深度有440mm、480mm、580mm、620mm等規格。 固定托盤的承重不小于50KG。 滑動托盤： 用于安裝鍵盤及其他各種設備，可以方便地拉出和推回；19″標準滑動托盤適用于任何19″標準機柜。 常規配置的滑動托盤深度有400mm、480mm兩種規格。 滑動托盤的承重不小于20KG。 配電單元： 選配電源插座，適合于任何標準的電源插頭，配合19″安裝架，安裝方式靈活多樣。 規格：6插口。 參數：~220V，10Amp。 理線架： 19″標準理線架，有如上圖的兩種規格。可配合任何一種TOPER系列機柜使用。12孔理線架配合12口、24口、48口配線架使用效果最佳。 理線環： 專用于TOPER 1800系列和TOPER Server系列機柜使用的理線裝置，安裝和拆卸非常方便，使用的數量和位置可以任意調整。 L支架： L支架可以配合機柜使用，用于安裝機柜中的19″標準設備，特別是重量較大的19″標準設備，如機架式服務器等等。 盲板： 盲板用于遮擋19″標準機柜內的空余位置等用途，有1U、2U……等多種規格。 常規盲板為1U、2U兩種。 擴展橫梁: 專用于TOPER 1800系列和TOPER Server系列機柜使用的裝置，用于擴展機柜內的安裝空間之用。安裝和拆卸非常方便。同時也可以配合理線架、配電單元的安裝。形式靈活多樣。 安裝螺母（方螺母）: 適用于任意一款TOPER系列機柜，用于機柜內的所有設備的安裝，包括機柜的大部分配件的安裝。 鍵盤托架： 用于安裝標準計算機鍵盤，可配合市面上所有規格的計算機鍵盤；可翻折90度。鍵盤托架必須配合滑動托盤使用。 調速風機單元： 安裝于機柜的頂部，可根據環境溫度和設備溫度調節風扇的轉速，有效地降低了機房的噪音。 調速方式：手動，無級調速。 機架式風機單元： 高度為1U，可安裝在19″標準機柜內的任意高度位置上，可根據機柜內熱源酌情配置。 全網孔前門： 機柜前門全部為&Oslash3的圓孔，提高了機柜的散熱性能和屏蔽性能。高度可配合：2.0米機柜、1.8米機柜、1.6米機柜。 全網孔后門： 機柜后門全部為&Oslash3的圓孔，提高了機柜的散熱性能和屏蔽性能。高度可配合：2.0米機柜、1.8米機柜、1.6米機柜。 散熱邊框鋼化玻璃前門： 機柜前門兩邊全部為散熱長孔，提高了機柜的散熱性能。美觀實用。高度可配合：2.0米機柜、1.8米機柜、1.6米機柜。 網絡機柜： 網絡機柜主要是布線工程上用的，存放路由器交換機顯示器 配絲架等等的東西，工程上用的比較多 . 一般情況下:服務器機柜的深>=800,而網絡機柜的深<=800

網絡機柜與服務器機柜之間如何布線

機房中，設計走線方式，一般從防靜電地板下面走線，用鐵線槽，這樣可以更好的防干擾!所有線都要進入網絡機柜，從網絡機柜出線到服務器機柜，預先算好服務器所用的網線的數量，在留幾根備用線。

綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。它既能使語音、數據、圖像設備和交換設備與其它信息管理系統彼此相連，也能使使這些設備與外部相連接。它還包括建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。

綜合布線由不同系列和規格的部件組成,其中包括：傳輸介質、相關連接硬件（如配線架、連接器、插座、插頭、適配器）以及電氣保護設備等。這些部件可用來構建各種子系統,它們都有各自的具體用途,不僅易于實施,而且能隨需求的變化而平穩升級。

怎么連接主機箱前面板的排線啊,有圖.

主板說明書有木有?上面很詳細! 沒有就參考這個 http://wenku.baidu.com/view/68d8ff0a52ea551810a687ce.html

求助CAD版本網絡機柜圖

機柜示意圖機柜示意圖.xls 查看原帖>>

集線架的線怎么連接？

是配線架吧伙計，電話的還是網絡的？

網絡配線架種類很多，現在常用的有兩種，模塊的和集成好的，模塊的就是一塊空板子，上面有24或者48個槽，能插模塊，我們稱為安裝板，這板子是裝在網絡機柜上的，所謂的模塊就是個能插水晶頭的小玩意，各個廠家的線序略有不同，但都是568A/568B通用，把網線從后面打上，然后卡到安裝板上，就完成一個模塊的機柜部分了，這根網線的另一頭是連到桌面的或者在墻上（總之是裝修的時候就連過去的），墻上或者桌上也有個模塊，做在一個插座里面，你坐那地時候拿個跳線一插就能用了。

集成的配線架一般就是16/24/48這幾種，RJ45插口都是做好的，只要把網線一根一根打上去就行了（廠家會提供接線工具，這玩意是專用的）另外一頭和模塊的一樣。

說完了外面，再說一下機柜里面，當然除了配線架還有交換機等網絡設備，用交換機舉例子，你想讓哪個終端能用，只要拿根RJ45跳線，一邊插交換機，另一邊插到相應的配線架口上，那邊桌面的插座就能用了，反之你在機柜這邊一拔那邊就掛了。
