數字萬用表的功能介紹
1、基本功能
電流、電壓和電阻的測量，一般被視為萬用表的基本功能。早期萬用表制造廠商 AVO 的品牌，就是該設備能夠測量的這三種度量單位的名稱的縮寫：A安培 (Ampere）、V伏特(Volt）、Ω歐姆(Ohm），所以早期的電工，一般還稱萬用表為三用表。
開發的新設備，可以測量更多的度量；一些常見的附加功能，及其測量的度量單位包括：
H電感（亨利）
F電容（法拉）
電導（西門） —-已很少使用了
℃/℉溫度（攝氏度或華氏度）
Hz頻率（赫茲）
%占空比（百分率）
DWELL閉合角（汽車數字萬用表）
TACH轉速（RPM，汽車數字萬用表）
hFE（三極管放大倍數）
功能輔助符號或標識：
AC 或 ~ ，交流
DC 或= ，直流
常用的出現形式如：DCV（直流電壓），A~（交流電流）
2、進階功能
從控制電路到小型嵌入式計算機，集成電路使現代數字儀表能提供更多的功能。
常見的增強測量包括：
限制電流的半導體結電壓降測量，用來確定晶體管的類型；
測量量的圖形化顯示，比如柱狀圖；
可以使是否通過（go/no-go）測量更容易；
連續測量，并在電路發生狀況時發聲報警；
低頻示波器；
電話測試裝置；
自動電路測試，包括自動的定時、延時信號等；
簡單的數據探測功能，比如記錄指定時期的最大、最小讀數，或按照固定間隔獲取一定量的樣本讀數
取樣并保持，可以鎖定最后一次的讀數，供在設備從測試電路上拿開之后讀取；
自動轉換測試量程，測量時儀表自動選擇合適的測量量程，保護儀表不被損壞。
數字萬用表通常有電路或者軟件可以保證準確的測量任何頻率的交流電壓。這類萬用表使用均方根方法合并輸入信號，這樣即使輸入信號不是一個理想的正弦波，也能正確的讀取到真正的電壓值。
有些現代萬用表可以通過紅外線、RS-232或IEEE-488設備總線等與個人計算機相連。通過這些方式，計算機可以在測量時記錄讀數，或者從設備把一組結果上傳到計算機中。
現代設備和系統變得越來復雜，萬用表在技師工具箱中也逐漸不再通用；更復雜和專業化的設備正在取代它。例如，原來在測量天線時，工作人員可能是使用歐姆計測量它的電阻；而現代技術人員則可能使用手持分析儀測試幾個參數，以此來確定天線電纜的完整性。
萬能表的詳細用處！
功能很多。你可以在百度上直接搜索“萬能表的詳細使用方法”
再看看別人怎么說的。
萬用表有什么作用
萬用表不僅可以用來測量被測量物體的電阻，萬用表(圖1)交直流電壓還可以測量直流電壓。甚至有的萬用表還可以測量晶體管的主要參數以及電容器的電容量等。充分熟練掌握萬用表的使用方法是電子技術的最基本技能之一。常見的萬用表有指針式萬用表和數字式萬用表。指針式多用表是以表頭為核心部件的多功能測量儀表，測量值由表頭指針指示讀取。數字式萬用表的測量值由液晶顯示屏直接以數字的形式顯示，讀取方便，有些還帶有語音提示功能。萬用表是公用一個表頭，集電壓表、電流表和歐姆表于一體的儀表。
萬用表的直流電流檔是多量程的直流電壓表。表頭并聯閉路式分壓電阻即可擴大其電壓量程。萬用表的直流電壓檔是多量程的直流電壓表。表頭串聯分壓電阻即可擴大其電壓量程。分壓電阻不同，相應的量程也不同。萬用表的表頭為磁電系測量機構，它只能通過直流，利用二極管將交流變?yōu)橹绷鳎瑥亩鴮崿F(xiàn)交流電的測量。
萬用表 萬用電表使用方法與功能
你的這個萬用表感覺好老啊,我以前也用過,不過和你的這個有些不一樣,你啊能把下面兩個開關和插孔部分,還有指針部分重新單獨上傳一下,我看不清,一會兒說錯了,你的萬用表說不定就要報廢了. 我現在只能看出來右邊是用來測電阻和小電流的,左邊應該是測日常電壓和電流的.其它的看不清.
萬能表怎樣用
萬用表上符號的含義:Ω(歐姆)檔:用來測量導體的電阻值.使用前要調零,電容性的要先放電. ACV測量交流電的電壓值. DCV測量直流電的電壓值. .DCmA測量直流電的電流.總之,正確選擇量程,準確讀數,使用完后,轉換開關應放在OFF或ACV最高檔上.
萬用表的使用方法
量220把開關撥到OFF 左面那個600上然后就能測了, hfe是量三極管的
簡述萬用表,兆歐表和鉗形表的用途.
兆歐表的使用 兆歐表又叫搖表，邁格表、高阻計、絕緣電阻測定儀[/b]等，是一種測量電器設備及電路絕緣電阻的儀表，其外形如圖1―1所示。
兆歐表主要由三個部分組成：手搖直流發電機(有的用交流發電機加整流器)、磁電式流比計及接線樁(L、E、G)。
一、兆歐表的選用
兆歐表的常用規格有250v、500v、1000v、2500 v和5000V等擋級。選用兆歐表主要應考慮它的輸出電壓及其測量范圍。一般高壓電氣設備和電路的檢測需要使用電壓高的兆歐表，而低壓電器設備和電路的檢測使用電壓低一些的就足夠了。通常500V以下的電氣設備和線路選用500～l000V的兆歐表，而瓷瓶、母線、刀閘等應選2500V以上的兆歐表。
二、兆歐表的使用方法
(一)使用前的準備工作
1、檢查兆歐表是否能正常工作 將兆歐表水平放置，空搖兆歐表手柄，指針應該指到。o處，再慢慢搖動手柄，使L和E兩接線樁輸出線瞬時短接，指針應迅速指零。注意在搖動手柄時不得讓L和E短接時間過長，否則將損壞兆歐表。 ，
2、檢查被測電氣設備和電路，看是否已全部切斷電源。絕對不允許設備和線路帶電時用兆歐表去測量。
3、測量前，應對設備和線路先行放電，以免設備或線路的電容放電危及人身安全和損壞兆歐表，這樣還可以減少測量誤差，同時注意將被測試點擦拭干凈。
(二)正確使用
1、兆歐表必須水平放置于平穩牢固的地方，以免在搖動時因抖動和傾斜產生測量誤差。
2、接線必須正確無誤，兆歐表有三個接線樁，“E”(接地)、“L”(線路)和“G”(保護環或叫屏蔽端子)。保護環的作用是消除表殼表面“L”與“E”接線樁間的漏電和被測絕緣物表面漏電的影響。在測量電氣設備對地絕緣電阻時，“L”用單根導線接設備的待測部位，“E”用單根導線接設備外殼；如測電氣設備內兩繞組之間的絕緣電阻時，將“L”和“E”分別接兩繞組的接線端；當測量電纜的絕緣電阻時，為消除因表面漏電產生的誤差，“L”接線芯，“E”接外殼，“G”接線芯與外殼之間的絕緣層。
“L”、“E”、“G”與被測物的連接線必須用單根線，絕緣良好，不得絞合，表面不得與被測物體接觸。
3、搖動手柄的轉速要均勻，一般規定為120 轉／分鐘，允許有±20％的變化，最多不應超過±25％。通常都要搖動一分鐘后，待指針穩定下來再讀數。如被測電路中有電容時，先持續搖動一段時間，讓兆歐表對電容充電，指針穩定后再讀數，測完后先拆去接線，再停止搖動。若測量中發現指針指零，應立即停止搖動手柄。
4、測量完畢，應對設備充分放電，否則容易引起觸電事故。
5、禁止在雷電時或附近有高壓導體的設備上測量絕緣電阻。只有在設備不帶電又不可能受其他電源感應而帶電的情況下才可測量。
6、兆歐表未停止轉動以前，切勿用手去觸及設備的測量部分或兆歐表接線樁。拆線時也不可直接去觸及引線的裸露部分。
7、兆歐表應定期校驗。校驗方法是直接測量有確定值的標準電阻，檢查其測量誤差是否在允許范圍以內。
第三節 萬用表的使用
一、萬用表簡介
萬用表是一種多功能、多量程的便攜式電子電工儀表，一般的萬用表可以測量直流電流、直流電壓、交流電壓和電阻等。有些萬用表還可測量電容、電感、功率、晶體管共射極直流放大系數hFE等。所以萬用表是我們電子電工專業的必備的儀表之一。
萬用表一般可分為指針式萬用表和數字式萬用表兩種。我們現在常用的主要是MF47型指針式萬用表，本章節也將以MF47型萬用表為例簡介萬用表的有關結構組成、使用方法及注意事項。
（一）指針式萬用表的結構組成：
1、指針式萬用表的結構
指針式萬用表的型式很多，但基本結構是類似的。指針式萬用表的結構主要由表頭、轉換開關(又稱選擇開關)、測量線路等三部分組成。
表頭采用高靈敏度的磁電式機構，是測量的顯示裝置；萬用表的表頭實際上是一個靈敏電流計。表頭上的表盤印有多種符號，刻度線和數值。符號A一V一Ω表示這只電表是可以測量電流、電壓和電阻的多用表。表盤上印有多條刻度線，其中右端標有“Ω”的是電阻刻度線，其右端為零，左端為∞，刻度值分布是不均勻的。符號“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度線。刻度線下的幾行數字是與選擇開關的不同檔位相對應的刻度值。另外表盤上還有一些表示表頭參數的符號：如DC 20KΩ/V、AC 9KΩ/V等。表頭上還設有機械零位調整旋鈕（螺釘），用以校正指針在左端指零位。
轉換開關用來選擇被測電量的種類和量程（或倍率）：萬用表的選擇開關是一個多檔位的旋轉開關。用來選擇測量項目和量程（或倍率）。一般的萬用表測量項目包括：“mA”：直流電流、“V”：直流電壓、“V ～”：交流電壓、“Ω”：電阻。每個測量項目又劃分為幾個不同的量程（或倍率）以供選擇。
測量線路將不同性質和大小的被測電量轉換為表頭所能接受的直流電流。圖一為MF－47型萬用表外形圖，該萬用表可以測量直流電流、直流電壓、交流電壓和電阻等多種電量。當轉換開關撥到直流電流檔，可分別與5個接觸點接通，用于500mA、50mA、5mA 、0.5mA和50μA量程的直流電流測量。同樣，當轉換開關撥到歐姆檔，可用×1、×10、×100、×1KΩ、×10KΩ倍率分別測量電阻；當轉換開關撥到直流電壓檔，可用于0.25V、1V、2.5V、10V、50V、250V、500V和1000V量程的直流電壓測量；當轉換開關撥到交流電壓檔，可用于10V、50V、250V、500V、1000V量程的交流電壓測量。
2、表筆和表筆插孔
表筆分為紅、黑二只。使用時應將紅色表筆插入標有“＋”號的插孔中，黑色表筆插入標有“－”號的插孔中。另外MF47型萬用表還提供2500V交直流電壓擴大插孔以及5A的直流電流擴大插孔。使用時分別將紅表筆移至對應插孔中即可。
（二）數字式萬用表

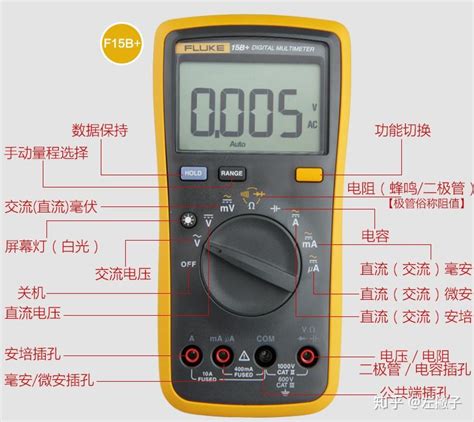

數字式萬用表是指測量結果主要以數字的方式顯示的萬用表，如上圖所示即為一數字萬用表的實物圖。數字式萬用表與指針式萬用表相比,具有以下特點：(1)采用大規模集成電路,提高了測量精度，減少了測量誤差。(2)以數字方式在屏幕上顯示測量值,使讀數變得更為直觀、準確。(3)增設了快速熔斷器和過壓、過流保護裝置，使過載能力進一步加強。(4)具有防磁抗干擾能力、測試數據穩定，能使萬用表在強磁場中也能正常工作。(5)具有自動調零、極性顯示、超量程顯示及低壓指示功能。有的數字萬用表還增加了語音自動報測數據裝置，真正實現了會說話的智能型萬用表。
圖1-3 數字式萬用表外觀實物
（三）萬用表使用注意事項：
1、在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時 ，使萬用表指針指在零電壓或零電流的位置上(具體操作方法見萬用表的常規檢查部分內容)。
2、萬用表在使用時，必須水平放置，以免造成誤差。
3、萬用表在使用過程中不要碰撞硬物或跌落到地面上。
4、萬用表在使用過程中不要靠近強磁場，以免測量結果不準確。
5、在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。
6、在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電時 ，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。
7、萬用表使用完畢，應將轉換開關置于交流電壓的最大檔。如果長期不使用 ，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。
二、萬用表電阻檔使用
萬用表最常用的功能之一就是能測量各種規格電阻器的阻值。本次課主要學習萬用表電阻檔的正確操作方法及測量過程中應注意的問題。
（一）指針式萬用表電阻檔工作原理：
指針式萬用表最簡單的測量原理如圖1所示。測電阻時把轉換開關SA撥到“Ω”檔，使用內部電池做電源，由外接的被測電阻、E、RP、R1和表頭部分組成閉合電路，形成的電流使表頭的指針偏轉。設被測電阻為RX，表內的總電阻為R，形成的電流為I，則：
從上式可知：I與RX不成線性關系，所以表盤上電阻標度尺的刻度是不均勻的。電阻檔的標度尺刻度是反向分度，即RX＝0，指針指向滿刻度處；RX→∞，指針指在表頭機械零點上。電阻標度尺的刻度從右向左表示被測電阻逐漸增加，這與其他儀表指示正好相反，這在讀數時應注意。
（二）電阻檔測量電阻的操作步驟：
1、機械調零：將萬用表按放置方式（MF47型是水平放置）放置好（一放）；看萬用表指針是否指在左端的零刻度上（二看）；若指針不指在左端的零刻度上則用一字起子調整機械調零螺釘，使之指零（三調節）。
2、初測（試測）：把萬用表的轉換開關撥到歐姆×100檔。紅黑表筆分別接被測電阻的兩引腳，進行測量。觀察指針的指示位置。
3、選擇合適倍率：根據指針?biāo)傅奈恢眠x擇合適的倍率。
（1）合適倍率的選擇標準：使指針指示在中值附近。最好不使用刻度左邊三分之一的部分，這部分刻度密集，讀數偏差較大。即指針盡量指在歐姆檔刻度尺的數字5―50之間。
（2）快速選擇合適倍率的選擇方法：示數偏大，倍率增大；示數偏小，倍率減小。
注：示數偏大或偏小是指相對刻度尺上數字5–50的區間而言。在指針指在5的右邊時稱為示數偏小；指針指在50的左邊時稱為示數偏大。
4、歐姆調零：倍率選好后要進行歐姆調零，將兩表筆短接后，轉動零歐姆調節旋鈕，使指針指在電阻刻度尺右邊的“0”Ω處。
5、測量及讀數：將紅、黑表筆分別接觸電阻的兩端，讀出電阻值大小。
讀數方法：表頭指針?biāo)甘镜氖緮?shù)乘以所選的倍率值即為所測電阻的阻值。例如選用R×100檔測量，指針指示40，則被測電阻值為：40×100＝4000Ω＝4KΩ。
（三）電阻檔測量注意事項：
1、當電阻連接在電路中時，首先應將電路的電源斷開，決不允許帶電測量。若帶電測量則容易燒壞萬用表，二會使測量結果不準確。
2、萬用表內干電池的正極與面板上“－”號插孔相連，干電池的負極與面板上的“＋”號插孔相連。在測量電解電容和晶體管等器件的電阻時要注意極性。
3、每換一次倍率檔，都要重新進行歐姆調零。
4、不允許用萬用表電阻檔直接測量高靈敏度表頭內阻。因為這樣做可能使流過表頭的電流超過其承受能力(微安級)而燒壞表頭。
5、不準用兩只手同時捏住表筆的金屬部分測電阻，否則會將人體電阻并接于被測電阻而引起測量誤差, 因為這樣測得的阻值是人體電阻與待測電阻并聯后的等效電阻的阻值，而不是待測電阻的阻值。
6、電阻在路測量時可能會引起較大偏差，因為這樣測得的阻值是部分電路電阻與待測電阻并聯后的等效電阻的阻值，而不是待測電阻的阻值。最好將電阻的一只引腳焊開進行測量。
7、用萬用表不同倍率的歐姆檔測量非線性元件的等效電阻時，測出電阻值是不相同的。這是由于各檔位的中值電阻和滿度電流各不相同所造成的，機械表中，一般倍率越小，測出的阻值越小（具體內容見晶體二極管、三極管部分內容）。
8、測量晶體管、電解電容等有極性元件的等效電阻時，必須注意兩支筆的極性（具體內容見電容器質量判別部分）。
9、測量完畢，將轉換開關置于交流電壓最高檔或空檔。
三、萬用表電壓檔使用
萬用表可以用來測量各種直流、交流電壓的大小。下面分別介紹萬用表測直流電壓、交流電壓的方法及測量注意事項。
（一）測量直流電壓：
MF47型萬用表的直流電壓檔主要有0.25V、1V、2.5V、10V、50V、250V、500V、1000V、2500V九檔。測量直流電壓時首先估計一下被測直流電壓的大小，然后將轉換開關撥至適當?shù)碾妷毫砍蹋ㄈf用表直流電壓檔標有“V”或標“DCV”符號），將紅表棒接被測電壓“+”端即高電位端，黑表棒接被測量電壓“-”端即低電位端。然后根據所選量程與標直流符號“DC”刻度線（刻度盤的第二條線）上的指針?biāo)笖?shù)字，來讀出被測電壓的大小。例如：用直流500V檔測量時，被測電壓的大小最大可以讀到500伏的指示數值。如用直流50V檔測量時，這時萬用表所測電壓的最大值只有50伏了。
萬用表測電壓的具體操作步驟如下：
1、更換萬用表轉換開關至合適檔位 弄清楚要測的電壓性質是直流電還是交流電，將轉換開關轉到對應的電壓檔（直流電壓檔或交流電壓檔）。若不清楚待測電壓極性可按先用最高直流電壓檔試測，指針動，說明是直流電;指針不動（說明此時所測電壓可能因量程太大或是交流電而指針不動），則轉至最高交流電壓檔再試測，指針動，說明是交流電，指針還不動，則再轉到低一檔的直流電壓檔試測，動，說明是直流電，不動，再轉至下一檔的交流電壓檔…。
2、選擇合適量程：根據待測電路中電源電壓大小大致估計一下被測直流電壓的大小選擇量程。若不清楚電壓大小，應先用最高電壓檔試觸測量，后逐漸換用低電壓檔直到找到合適的量程為止。
電壓檔合適量程的標準是：指針盡量指在刻度盤的滿偏刻度的2/3以上位置（與電阻檔合適倍率標準有所不同，要注意）。
3、測量方法：萬用表測電壓時應使萬用表與被測電路相并聯。將萬用表紅表筆接被測電路的高電位端即直流電流流入該電路端，黑表筆接被測電路的低電位端即直流電流流出該電路端。例如測量干電池的電壓時，我們將紅表棒接干電池的正極端，黑表棒接干電池的負極端。
4、正確讀數：
（1）找到所讀電壓刻度尺：仔細觀查表盤，直流電壓檔刻度線應是表盤中的第二條刻度線。表盤第二條刻度線下方有V符號，表明該刻度線可用來讀交直流電壓、電流。
（2）選擇合適的標度尺：在第二條刻度線的下方有三個不同的標度尺，0-50-100-150-200-250、0-10-20-30-40-50、0-2-4-6-8-10。根據所選用不同量程選擇合適標度尺，例如：0.25V、2.5V、250V量程可選用0-50-100-150-200-250這一標度尺來讀數；1V、10V、1000V量程可選用0-2-4-6-8-10標度尺；50V、500V量程可選用0-10-20-30-40-50這一標度尺。因為這樣讀數比較容易、方便。
（3）確定最小刻度單位：根據所選用的標度尺來確定最小刻度單位。例如：用0-50-100-150-200-250標度尺時，每一小格代表5個單位；用0-10-20-30-40-50標度尺時，每一小格代表1個單位；用0-2-4-6-8-10標度尺時，每一小格代表0.2個單位。
（4）讀出指針示數大小：根據指針?biāo)肝恢煤退x標度尺讀出示數大小。例如：指針指在0-50-100-150-200-250標度尺的100向右過2小格時，讀數為110。
（5）讀出電壓值大小：根據示數大小及所選量程讀出所測電壓值大小。例如：所選量程是2.5V，示數是110（用0-50-100-150-200-250標度尺讀數的），則該所測電壓值是
( 110/250)×2.5 =1.1V
（6）讀數時，視線應正對指針。即只能看見指針實物而不能看見指針在弧形反光鏡中的像所讀出的值。
如果被測的直流電壓大于1000V時，則可將1000V檔擴展為2500V檔 。方法很簡單，轉換開關置1000V量程，紅表棒從原來的“+”插孔中取出，插入標有2500V的插孔中即可測2500V以下的高電壓了。
（二）測量交流電壓：
MF47型萬用表的交流電壓檔主要有、10V、50V、250V、500V、1000V、2500V六檔。交流電壓檔的測量方法同直流電壓檔測量方法相同，不同之處就是轉換開關要放在交流電壓檔處以及紅黑表棒搭接時不需再分高、低電位（正負極）。此處不再重復講敘交流電壓測量方法了。
（三）萬用表的使用的注意事項：
1、在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時 ，使萬用表指針指在零電壓或零電流的位置上。
2、在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。
3、在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。
4、萬用表在使用時，必須水平放置，以免造成誤差。同時， 還要注意到避免外界磁場對萬用表的影響。
5、萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用 ，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。
四、萬用表電流檔使用
萬用表除了進行電阻、電壓的測量之外，最常用的另一個功能就是測量電流了。MF47型萬用表只可以測量直流電流，而不能進行交流電流的測量（因為交流電流測量所需場合較少）。若要測量交流電流可選用MF116型萬用表等有測量交流電流功能的萬用表。
（一）萬用表測量直流電流步驟：
1、機械調零：
和測量電阻、電壓一樣，在使用之前都要對萬用表進行機械調零。機械調零方法同前面測電阻、測電壓的機械調零操作一樣。此處不再重復述說，一般經常用的萬用表不需每次都進行機械調零。
2、選擇量程：
根據待測電路中電源的電流大致估計一下被測直流電流的大小，選擇量程。若不清楚電流的大小，應先用最高電流檔（500mA檔）測量，逐漸換用低電流檔，直至找到合適電流檔（標準同測電壓）
3、 測量方法：
使用萬用表電流擋測量電流時，應將萬用表串聯在被測電路中，因為只有串聯連接才能使流過電流表的電流與被測支路電流相同 。測量時，應斷開被測支路 ，將萬用表紅、黑表筆串接在被斷開的兩點之間 。特別應注意電流表不能并聯接在被測電路中 ，這樣做是很危險的，極易使萬表燒毀。同時注意紅、黑表棒的極性，紅表棒要接在被測電路的電流流入端，黑表棒接在被測電路的電流流出端（同直流電壓極性選擇一樣）。
4、正確使用刻度和讀數。
萬用表測直流電流時選擇表盤刻度線同測電壓時一樣，都是第二道（第二道刻度線的右邊有mA符號）。其他刻度特點、讀數方法同測電壓一樣。
如果測量的電流大于500mA時，可選用5A檔。操作方法：轉換開關置500mA檔量程，紅表棒從原來的“+”插孔中取出，插入萬用表右下角標有5A的插孔中即可測5A以下的大電流了。
（二）萬用表測電流時的注意事項：
1、測電流時轉換開關的位置一定要置電流檔處。
2、萬用表與被測電路的之間的連接必須是串聯關系。具體操作方法見上面內容。
3、不能帶電測量。測量中人手不能碰到表棒的金屬部分，以免觸電。
鉗形電流的使用
前面討論的電流的測量中，電流表必須與被測電路串聯。在實際操作時，就得斷開線路，顯然很不方便。而鉗形電流表卻是一種不需斷開電路就可直接測電路交流電流的攜帶式儀表，在電氣檢修中使用非常方便，應用相當廣泛。
一、鉗形電流表的基本結構和工作原理
鉗形電流表簡稱鉗形表。其工作部分主要由一只電磁式電流表和穿心式電流互感器組成。 穿心式電流互感器鐵心制成活動開口，且成鉗形，故名鉗形電流表，如圖2―2所示。穿心式電流互感器的副邊繞組纏繞在鐵心上且與交流電流表相連，它的原邊繞組即為穿過互感器中心的被測導線。旋鈕實際上是一個量程選擇開關，扳手的作用是開合穿心式互感器鐵心的可動部分，以便使其鉗人被測導線。
測量電流時，按動扳手，打開鉗口，將被測載流導線置于穿心式電流互感器的中間，當被測導線中有交變電流通過時，交流電流的磁通在互感器副邊繞組中感應出電流，該電流通過電磁式電流表的線圈，使指針發生偏轉，在表盤標度尺上指出被測電流值。
二、鉗形表的正確使用
(1)測量前，應檢查電流表指針是否指向零位，否則，應進行機械調零。
(2)測量前，還應檢查鉗口的開合情況，要求鉗口可動部分開合自如，兩邊鉗口結合面接觸緊密。如鉗口上有油污和雜物，應用溶劑洗凈；如有銹斑，應輕輕擦去。測量時務必使鉗口接合緊密，以減少漏磁通，提高測量精確度。
(3)測量時，量程選擇旋鈕應置于適當位置，以便在測量時使指針超過中間刻度，以減少測量誤差。如事先不知道被測電路電流的大小，可先將量程選擇旋鈕置于高擋，然后再根據指針偏轉情況將量程旋鈕調整到合適位置。
(4)當被測電路電流太小，即使在最低量程擋指針偏轉角都不大時，為提高測量精確度，可將被測載流導線在鉗口部分的鐵心柱上纏繞幾圈后進行測量，將指針指示數除以穿入鉗口內導線根數即得實測電流值。
(5)測量時，應使被測導線置于鉗口內中心位置，以利于減小測量誤差。
(6)鉗形表不用時，應將量程選擇旋鈕旋至最高量程擋，以免下次使用時，不慎損壞儀表。
萬用表是什么?有那些功能,求詳細……非誠勿擾
萬用表就是有一萬種用途,其實只有3種最基本的用途,測量電流、電壓和電阻. 用鉗形表測交流電電流.交流電壓擋測交流電壓.直流可測電壓.還可測電阻,電阻反讀數. 對了你為什么匿名呢
萬能表怎么用 ,有什么功能?要詳細易懂 的. 謝謝
萬用表可以測量電路的電壓、電流、電阻.功能多的可以測量電容、電感及二極管三極管的特性. 測直流的電壓電流要注意萬用表的極性,正極接電路正極部分,負極接電路負極部分.注意量程.量程太大一般會燒壞表.
萬能表的用途及使用方法？
萬用表使用方法一. 萬用表使用注意事項 1.使用前 ⑴檢查指針是否指在面板左端的“0”刻度，若不是則調整機械零位調整器，使指針指到左端的“0”刻度。 ⑵把紅、黑表筆分別插入“＋”、“—”插孔。 2.使用 ⑴針對不同的測量對象，選用“適當”的量程。 ⑵要改變量程必須中止測量，然后旋轉量程選擇開關。絕對不容許在測量時轉動量程選擇開關。 ⑶讀測量值時，表筆保持與接觸點的接觸。視線應垂直指針、面板。 3.使用結束 ⑴拔下表筆。 ⑵把量程選擇開關轉到交流電壓最大量程檔。 ⑶若萬用表長期不用，還應該取下表內電池，以防止電池漏液損壞電表。 二. 用萬用電表測量直流電壓 1.準備把量程選擇開關旋到直流電壓V（DC V）適當量程。適當是指在保證安全的條件下，使指針偏轉最大。在知道被測量值的可能范圍時，只要使量程大于可能的最大值。若不知被測量的范圍，則先選用直流電壓最大量程進行試測。然后根據試測值選用適當量程。 2.測量把兩支表筆分別接觸待測電壓元件的兩端，使萬用表與待測元件并聯。紅筆接電勢高點（或電流流入點），黑筆接電勢低點（或電流流出點）。 3.讀測量值選用DC VA（或V-A）刻度線（一般是從上往下數第二條刻度線）。滿刻度值就是所選的量程值，其余刻度值按比例確定。若指針沒對準刻度線（位于兩條刻度間），選讀靠近的刻度值；若指針恰在兩刻度間中點，取讀左、右刻度都可以。 三. 用萬用電表測量直流電流基本方法同測直流電壓，但有以下幾點區別： ⑴選用直流電流mA或μA檔的適當量程。 ⑵斷開待測電流處的電路，使表筆接斷開點兩端，把萬用表串聯入電路。紅筆接電流流入點。 四. 用萬用表測交流電壓基本方法與測直流電壓一樣。僅有以下幾點區別： ⑴量程選擇開關選用交流電壓V（或AC V）量程。 ⑵表筆接觸測量點時，不必考慮電勢高低。 ⑶選用相應的刻度線。 五. 測電阻值 1.準備 ⑴把量程選擇開關旋到電阻（Ω）檔適當倍率。適當?shù)臉?biāo)準是使測量時指針在面板刻度的中間區域。較靠近左端或右端，則所選的倍率都是不適當?shù)摹Ｈ糁羔樋坑叶耍瑧?yīng)該減小倍率；若指針靠左，改為大倍率。 ⑵進行歐姆調零。把兩支表筆直接接觸，指針應偏轉到Ω刻度（面板最上一條刻度）右端“0”刻度。若不是，則應旋轉歐姆零位調整器，使指針對準右端“0”刻度。歐姆零位調整中兩支表筆始終要接觸。 2.測量把兩支表筆接觸待測電阻器的兩端。注意： ⑴待測電阻不能與其他元件連接。若電阻是在電路上的，應該把電阻從電路中斷開。 ⑵人體不能同時接觸電阻兩端，以免使人體電阻與待測電阻并聯，使測量不準。 ⑶發現倍率選用不適當，先要中止測量，再改變倍率，并必須重新進行歐姆調零。 3.測量值=指針示數×選用倍率。
