網線水晶頭rj45串口的接線方法是怎樣的
需要的備件:DB9轉RJ45轉換器2個,標準100M以太網線一根,DB9轉RJ45頭 制作步驟: 2. 按照圖二接線: 3、COM口公頭顏色線序如下: 上一排為4針,線序如下:1針不接,2針 藍色 ,3針白色,4針 橙色 下一排為5針,線序如下:5針 綠色 ,6針 褐色 ,7針 黃色 ,8針黑色,9針不接 從RJ45轉接器引出的線: 紅色 不要接 , 4、做好COM轉換器后,將設備插入到PC的COM口. 5、再用一條568B雙絞線與配線架相連,這樣即可完成RJ45轉COM.
db9接口定義RXD和TXD接線的顏色怎么接
1)使用串口直通線. 設計電路時,單片機的RXD連接電路板DB9的TXD,單片機的TXD連接電路板DB9的RXD,具體實現可在232電平轉換芯片處反接. (2)使用串口交叉線. 設計電路時,因為串口線已做交叉,單片機的RXD連接電路板DB9的RXD,單片機的TXD連接電路板DB9的TXD,均直連即可.
串口線的顏色都有哪些
9針串口(DB9)顏色: 1黑,2棕,3紅,4橙,5黃,6綠,7藍,8紫,9白. 接頭可以分為公頭和母頭:公頭泛指針式的接頭;母頭泛指插槽式的接頭.所有接頭的針腳有統一規定,在接頭上有印好的序號,連接時要注意查看.在接線時沒有提及的針腳都懸空不管.
電腦上串口(9空)的接線方法,越詳細越好,最好有圖.

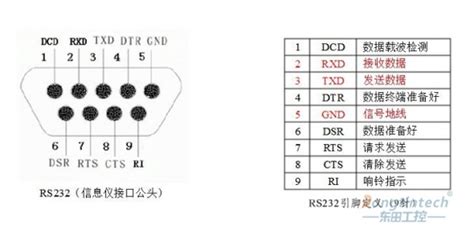

9針串口(DB9) 針號 功能說明 縮寫 1 數據載波檢測 DCD 2 接收數據 RXD 3 發送數據 TXD 4 數據終端準備 5 信號地 GND 6 數據設備準備好 DSR 7 請求發送 RTS 8 清除發送 CTS 9 振鈴指示 DELL 接線 9針-9針 2 3 3 2 5 5 9針-25針 2 2 3 3 5 7
串口公頭出來的紅、棕、黑怎么接母頭
中間的那根線不變,其他兩根換位置.
串口線接線方法有什么
232串口,485串口,422串口
232串口接法
常用 標準 接口 但也有特別的解法,具體要看設備的接口要求,僅供參考! 兩頭9針口 A頭 B頭 3腳——————————-2腳 2腳——————————-3腳 5腳——————————-5腳
請問usb串口線 哪兩個顏色是電源
USB是一種串口傳輸標準,一共四根線 最邊上兩個是電源極,中間兩個是信號極 標準USB是下面幾種顏色 紅->5V 白->D- 綠->D+ 黑->GND(地)
串口的接法
肯定不能直接接的,串口的協議跟usb又不一樣,需要轉換芯片的,例如pl2303.如果你的是9針的串口,應該還需要一個電平轉換芯片,例如max232
關于串口線的連法!!!急急急!!
實驗板的串口是母頭的,就是孔式 的 那么你需要 的不就是 針式串口嘛 為什么要 母頭轉USB的串口線? 不明白 市面上 的 USB的串口線 就是 針式 的 串口,正好 和你的 實驗板的串口 相連 請看 武漢鴻偉光電 E810 USB轉DB9 RS-232接口 祝你順利
