關于9針的串口定義
DB9形式的RS-232串口的定義 引腳 英文簡寫 功能說明 1 CD 載波偵測(Data Carrier Detect) 2 RXD 接收數據(Receive Data) 3 TXD 發送數據(Transmit Data) 4 DTR 數據終端準備(Data Terminal Ready) 5 GND 信號地(Signal Ground) 6 DSR 數據準備好(Data Set Ready) 7 RTS 請求發送(Request To Send) 8 CTS 清除發送(Clear To Send) 9 RI 振鈴指示(Ring Indicator)
九針串口各針腳是怎么定義的,各有什么功能?
1 DCD 載波檢測 2 RXD 接收數據 3 TXD 發送數據 4 DTR 數據終端準備好 5 SG 信號地線 6 DSR 數據準備好 7 RTS 請求發送 8 CTS 清除發送 9 RI 振鈴指示
臺式機的9針串口是怎么定義的,我怎么跟單片機通信?
針腳 定義 符號 1 載波檢測 DCD 2 接收數據 RXD 3 發送數據 TXD 4 數據終端準備好 DTR 5 信號地 SG 6 數據準備好 DSR 7 請求發送 RTS 8 清除發送 CTS 9 振鈴提示 RI 和單片機一般使用RxD,TxD和GND就可以.有流量控制需要的時候可以加上CTS和RTS.需要注意的是單片機上是需要吧UART的電平轉成RS232的電平.
筆記本電腦的九針串口是怎么回事
九針串口即RS-232接口，個人計算機上的通訊接口之一，由電子工業協會（Electronic Industries AssociaTIon，EIA） 所制定的異步傳輸標準接口。通常 RS-232 接口以9個引腳 （DB-9） 或是25個引腳 （DB-25） 的型態出現，一般個人計算機上會有兩組 RS-232 接口，分別稱為 COM1 和 COM2。
9針rs232串口接線圖
串口接口定義
接線方法
檢驗儀器與微機的通訊主要是以RS232C標準接口為主，而串口的接線方法也有一定的標準，來了解一下。
標準接法
1、9對9（包括9針對9孔，9孔對9孔，9針對9針）：
說明：以下的孔、針指串口線兩端的串口，不過2、3有可能不交換
2————-3
3————-2
4————-6
5————-5
6————-4
7————-8
8————-7
2、9對25（包括9孔對25孔，9孔對25針）
2————-3 （備注：2、3有可能不交換）
3————-2
4————-6
5————-7
6————-20
7————-5
8————-4
推薦閱讀：
RS232串口通訊協議解析
如何判斷RS232芯片好壞？詳細方法介紹
主板串口RS232芯片燒毀問題分析（RS232作用及電路圖）
請教:總線連接器的九針引腳是如何定義的啊

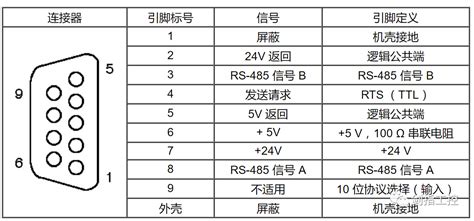

EM 277 PROFIBUS–DP 9針Sub D接口針腳定義:1 外殼地,連接到連接器的外殼上;2 24V返回(同接線端子排上的M);3 隔離的信號B(RxD/TxD+)4 隔離的發送請求(TTL電平)5 隔離的+5V返回6 隔離的+5V(最大90mA)7 +24V(最大120mA,帶反向電壓保護二極管)8 隔離信號A(RxD/TxD-)9 無連接注:＂隔離＂意味著與數字邏輯電路和24V輸入電源有500V的隔離.這個論壇不給發圖,很不想打字,以后要少來.
什么是九針串口與三線制接法有啥聯系
電腦上標準RS232串口是九針，db9 接口
請看 武漢鴻偉光電 實物圖
RS-232C接口定義(DB9)
引腳 定義 符號
1 載波檢測 DCD（Data Carrier Detect）
2 接收數據 RXD（Received Data）
3 發送數據 TXD（Transmit Data）
4 數據終端準備好 DTR（Data Terminal Ready）
5 信號地 SG（Signal Ground）
6 數據準備好 DSR（Data Set Ready）
7 請求發送 RTS（Request To Send）
8 清除發送 CTS（Clear To Send）
9 振鈴提示 RI（Ring Indicator）
通常 2、3、5 三線制接法 就可以 全雙工通信
與 單片機通信 時，注意 2 端電平 不匹配，要轉換，通常 用 MAX232
也可以用現成的 產品
如 武漢鴻偉光電 的 E232TTL RS232/TTL電平轉換
有連接示意圖
祝你順利
R232,D型9針接口的定義?
針腳 信號 定義 作用 1 DCD 載波檢測 Received Line Signal Detector(Data Carrier Detect) 2 RXD 接收數據 Received Data 3 TXD 發送數據 Transmit Data 4 DTR 數據終端準備好 Data Terminal Ready 5 SGND 信號地 Signal Ground 6 DSR 數據準備好 Data Set Ready 7 RTS 請求發送 Request To Send 8 CTS 清除發送 Clear To Send 9 RI 振鈴提示 Ring Indicator

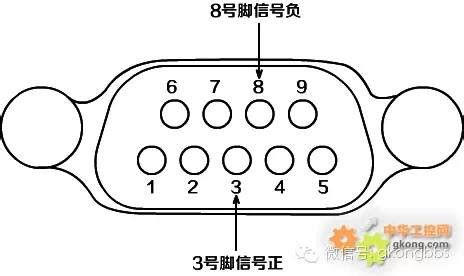

西門子九針含義
是9針口,也就是RS485,但比如CPU與觸摸屏連接時,串口就只用4個針就OK.
9針串口信號是那幾腳
1.DB9和DB25的常用信號腳說明 9針串口(DB9) 25針串口(DB25) 針號 功能說明 縮寫 針號 功能說明 縮寫 1 數據載波檢測 DCD 8 數據載波檢測 DCD 2 接收數據 RXD 3 接收數據 RXD 3 發送數據 TXD 2 發送數據 TXD 4 數據終端準備 DTR 20 數據終端準備 DTR 5 信號地 GND 7 信號地 GND 6 數據設備準備好 DSR 6 數據準備好 DSR 7 請求發送 RTS 4 請求發送 RTS 8 清除發送 CTS 5 清除發送 CTS 9 振鈴指示 DELL 22 振鈴指示 DELL 2.RS232C串口通信接線方法(三線制)
中九解碼說的串口線是什么啊
電腦后面的9針接口 又叫串口 你說的串口線 就是連接9針口的連線!
