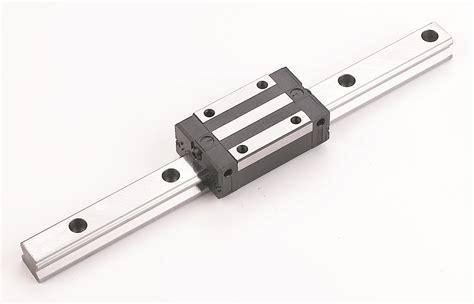

滾輪直線導軌和滾珠直線導軌的區別,我看都一樣呢,有沒有圖片
就是滑塊里面的珠子和輪子的區別.另外具體參數應該也會有所區別
能給提供滾動直線導軌副的裝配圖,不用具體,只要跟導軌副相關的裝配圖都行
展開全部 這里可以提供直線導軌的CAD圖 和3D圖,如果需要,魯贏機電會為你提供!
奇瑞旗云2的噴軌 是什么樣的求照片 大約多少錢 ,什么地方賣 謝謝
上圖為其他車型噴油導軌,旗云2的跟他差不多,4S店,汽配城都有得買,如果不帶噴嘴的話大改200元,噴嘴一個要100多到200多元.
#導軌軸承#直線滾珠導套包括哪些產品?能把規格型號用圖片羅列出來嗎?
我們現在接觸到的,出自客戶嘴里的直線滾珠導套有好幾個“版本”:一、直線光軸SFC配套直線軸承LM系列二、不開口的箱式滑動單元SC軸承座組件系列三、開口的箱式滑動單元SBR帶鋁拖的軸承座組件系列四、開口的箱式滑動單元TBR帶鋁拖的軸承座組件系列五、其它加工導向軸和特殊直線軸承滑塊組合系列
導軌軸承請問直線軸承系列產品由哪些組成部份?有產品圖片和內部結構圖??
直線軸承由滾珠、保持架、淬硬的外套、兩端部密封圈構成.由于軸承各部份的尺寸已標準化,可以互換,沒必要擔心磨壞后更換.外套由高碳鉻軸承鋼制成,經淬硬和精磨處理,可為軸承內套和軸承箱提供安全可靠的裝配.滾珠在保持架上的回路內運行,光滑的滾珠導向面保證了穩定運行.產品圖片:內部結構圖:
求一張導軌鏈的cad圖
最大最全的學習與軟件資料庫,CAD、PROE、UG學習交流平臺:http://www.proesky.com/?a=hlb123 或 http://www.proesky.com/?u=242974自己去找找看
誰能告訴我圖片絲桿與導軌各項代表什么?
EGW15SA2U350ZoC :是上銀導軌,規格15的,每根2個滑塊,長度350mm.EGW15SA1U100ZoC :是上銀導軌,規格15的,每根1個滑塊,長度100mm.滾珠絲杠:R16-5T3-FSI-300-300-0.005: 是絲杠中徑=16,螺距=5,間隙精度為0.005的
