監控?cái)z像機鏡頭選擇問題?
這個要根據你店面的大小來定,鏡頭越大照的距離就遠,但是視角范圍就小了,鏡頭小的話就是照的距離近,但是視角范圍廣.凱威的【凱威KV-C6053R-A】30米高清紅外半球攝像機效果不錯的.采用的是6mm的鏡頭,適合室內安裝.
如何選擇監控?cái)z像頭的電動變焦鏡頭？
你這個問題太深?yuàn)W了，手動光圈的，就旋轉光圈把焦距調準就是了。自動光圈的不用說是自動的，我想你想知道是不是鏡頭和看的范圍和距離的算法吧，供你參考：
、各焦距鏡頭看多寬？
鏡頭焦距 搭配1/3″ CCD 搭配1/4″ CCD 二者差的異性
2.8 mm 89.9° 75.6° 14.3°
3.6 mm 75.7 ° 62.2° 13.5°
4 mm 69.9 ° 57.0° 12.9°
6 mm 50.0 ° 39.8° 10.2°
8 mm 38.5 ° 30.4° 8.1°
12 mm 26.2 ° 20.5° 5.7°
16 mm 19.8 ° 15.4° 4.4°
25 mm 10.6 ° 8.3° 2.3°
60 mm 5.3 ° 4.1° 1.2°
二、1/3″ CCD鏡頭能照得完目標么？
鏡頭焦距
(毫米數) 距離5米
(寬×高) 距離10米
(寬×高) 距離15米
(寬×高) 距離20米
(寬×高) 距離30米
(寬×高)
2.8mm 13×9.8米 26×19.5米 39×29.3米 52×39米 78×58.5米
3.6mm 8.5×6.4米 17×12.8米 25.5×19米 34×25.5米 51×38.3米
4mm 8×6米 16×12米 24×18米 32×24米 48×36米
6mm 5.5×4.1米 11×8.3米 16.5×12.4米 22×16.5米 33×24.8米
8mm 3.5×2.6米 7×5.3米 10.5×7.9米 14×10.5米 21×15.8米
12mm 2×1.5米 4×3米 6××4.5米 8×6米 12×9米
16mm 1.5×1.1米 3×2.3米 4.5×3.4米 6×4.5米 9×6.8米
25mm 1.3×1米 2.5×1.9米 3.8×2.9米 5×3.8米 7.5×5.6米
60mm 0.5×0.4米 1×0.75米 1.5×1.1米 2×1.5米 3×2.3米
三、1/3″ CCD鏡頭最遠能看清多少米？
3.6MM、6MM、8MM、12MM、16MM、25MM乘上2.4就是最遠多少米距離了
監控?cái)z像機鏡頭如何選擇？
你好樓主！
鏡頭的種類有許多種，每一種鏡頭都有其特點。根據功能與結構的不同，這些鏡頭的價格相差非常大，如電動變焦鏡頭要比普通定焦鏡頭的價格高約10倍，因此，只有正確了解各種鏡頭的特性，才能更加靈活地選擇鏡頭。
A、固定光圈定焦鏡頭
固定光圈定焦鏡頭是相對較為簡單的一種鏡頭，該鏡頭上只有一個可手動調整的對焦調整環（環上標有若干距離參考值），左右旋轉該環可使成在 CCD靶面上的像最為清晰，此時在監視器屏幕上得到圖像也最為清晰。
由于是固定光圈鏡頭，因此在鏡頭上沒有光圈調整環，也就是說該鏡頭的光圈是不可調整的，因而進入鏡頭的光通量是不能通過簡單地改變鏡頭因素而改變，而只能通過改變被攝現場的光照度來調整，如增減被攝現場的照明燈光等。這種鏡頭一般應用于光照度比較均勻的場合，如室內全天以燈光照明為主的場合，在其他場合則需與帶有自動電子快門功能的CCD攝像機合用（當然，目前市面上絕大多數的CCD攝像機均帶有自動電子快門功能），通過電子快門的調整來模擬光通量的改變。
B、手動光圈定焦鏡頭
手動光圈定焦鏡頭比固定光圈定焦鏡頭增加了光圈調整環，其光圈調整范圍一般可從F1. 2或F1. 4到全關閉，能很方便地適應被攝現場的光照度，然而由于光圈的調整是通過手動人為地進行的，一旦攝像機安裝完畢，位置固定下來，再頻繁地調整光圈就不那么容易了，因此，這種鏡頭一般也是應用于光照度比較均勻的場合，而在其他場合則也需與帶有自動電子快門功能的CCD攝像機合用，如早晚與中午、晴天與陰天等光照度變化比較大的場合，通過電子快門的調整來模擬光通量的改變。
C、自動光圈定焦鏡頭
自動光圈定焦鏡頭在結構上有了比較大的改變，它相當于在手動光圈定焦鏡頭的光圈調整環上增加一個由齒輪嚙合傳動的微型電動機，并從其驅動電路上引出3芯或4芯線傳送給自動光圈鏡頭，至使鏡頭內的微型電動機相應做正向或反向轉動，從而高速光圈的大小。自動光圈鏡頭又分為含放大器（視頻驅動型）與不含放大器（直流驅動型）兩種規格。
D、手動變焦鏡頭
顧名思義，手動變焦鏡頭的焦距是可變的，它有一個焦距調整環，可以在一定范圍內調整鏡頭的焦距，其變比一般為2~3倍，焦距一般在3. 6~8 mm。在實際工程應用中，通過手動調節鏡頭的變焦環，可以方便地選擇監視現場的視場角，如：可選擇對整個房間的監視或是選擇對房間內某個局部區域的監視。當對于監視現場的環境情況不十分了解時，采用這種鏡頭顯然是非常重要的了。
對于大多數電視監控系統工程來說，當攝像機安裝位置固定下來后，再頻繁地手動變焦是很不方便的，因此，工程完工后，手動變焦鏡頭的焦距一般很少再去調整，而僅僅起到定焦鏡頭的作用。因而手動變焦鏡頭一般用在要求較為嚴格而用定焦鏡頭又不易滿足要求的場合。但這種鏡頭卻受到工程人員的青睞，因?yàn)樵谑┕ふ{(diào)試過程中使用這種鏡頭，通過在一定范圍的焦距調節，一般總可以找到一個可使用戶滿意的觀測范圍（不用反復更換不同焦距的鏡頭），這一點在外地施工中尤為顯得方便。
E、自動光圈電動變焦鏡頭
此種鏡頭與前述的自動光圈定焦鏡頭相比另外增加了兩個微型電動機，其中一個電動機與鏡頭的變焦環嚙合，當其受控而轉動時可改變鏡頭的焦距（Zoom）；另一個電動機與鏡頭的對焦環嚙合，當其受控而轉動時可完成鏡頭的對焦（Focus）。由于該鏡頭增加了兩個可遙控調整的功能，因而此種鏡頭也稱作電動兩可變鏡頭。
自動光圈電動變焦鏡頭一般引出兩組多芯線，其中一組為自動光圈控制線，其原理和接法與前述的自動光圈定焦鏡頭的控制線完全相同；另一組為控制鏡頭變焦及對焦的控制線，一般與云臺鏡頭控制器及解碼器相連。當操作遠程控制室內云臺鏡頭控制器及解碼器的變焦或?qū)拱粹o時，將會在此變焦或?qū)沟目刂凭€上施加一個或正或負的直流電壓，該電壓加在相應的微型電動機上，使鏡頭完成變焦及對焦調整功能。
鏡頭的選擇和主要參數
攝像機鏡頭是視頻監視系統的最關鍵設備，它的質量(指標)優勢直接影響攝像機的整機指標，因此，攝像機鏡頭的選擇是否恰當既關系到系統質量，又關系到工程造價。
鏡頭相當于人眼的晶狀體，如果沒有晶狀體，人眼看不到任何物體；如果沒有鏡頭，那么攝像頭所輸出的圖像；就是白茫茫的一片，沒有清晰的圖像輸出，這與我們家用攝像機和照相機的原理是一致的。
當人眼的肌肉無法將晶狀體拉伸至正常位置時，也就是人們常說的近視眼，眼前的景物就變得模糊不清；攝像頭與鏡頭的配合也有類似現象，當圖像變得不清楚時，可以調整攝像頭的后焦點，改變CCD芯片與鏡頭基準面的距離(相當于調整人眼晶狀體的位置)，可以將模糊的圖像變得清晰。
由此可見，鏡頭在閉路監控系統中的作用是非常重要的。工程設計人員和施工人員都要經常與鏡頭打交道：設計人員要根據物距、成像大小計算鏡頭焦距，施工人員經常進行現場調試，其中一部分就是把鏡頭調整到最佳狀態。
一、鏡頭的分類
按外形功能分、按尺寸大小分、按光圈分、按變焦類型分、按焦距長矩分：
*球面鏡頭1”25mm自動光圈電動變焦、長焦距鏡頭女非球面鏡頭1／2”3mm手動光圈手動變焦標準鏡頭
*針孔鏡頭1／3” 8．5mm固定光圈固定焦距廣角鏡頭
*魚眼鏡頭2／3”17mm
(1)以鏡頭安裝分類
所有的攝象機鏡頭均是螺紋口的，CCD攝象機的鏡頭安裝有兩種工業標準，即C安裝座和CS安裝座。兩者螺紋部分相同，但兩者從鏡頭到感光表面的距離不同。
C安裝座：從鏡頭安裝基準面到焦點的距離是17．526mm。
C S安裝座：特種C安裝，此時應將攝象機前部的墊圈取下再安裝鏡頭。其鏡頭安裝基準面到焦點的距離是12．5mm。如果要將一個C安裝座鏡頭安裝到一個C S安裝座攝象機上時，則需要使用鏡頭轉換器。
(2)以攝象機鏡頭規格分類
攝像機鏡頭規格應視攝象機的C C D尺寸而定，兩者應相對應。
即：
*攝像機的C C D靶面大小為1／2英寸時，鏡頭應選1／2英寸。
*攝像機的C CD靶面大小為1／3英寸時，鏡頭應選1／3英寸。
*攝像機的C C D靶面大小為1／4英寸時，鏡頭應選1／4英寸。
如果鏡頭尺寸與攝像機C C D靶面尺寸不一致時，觀察角度將不符合設計要求，或者發生畫面在焦點以外等問題。
(3)以鏡頭光圈分類
鏡頭有手動光圈(manual iris)和自動光圈(autoiris)之分，配合攝像機使用，手動光圈鏡頭適合于亮度不變的應用場合，自動光圈鏡頭因亮度變更時其光圈亦作自動調整，故適用亮度變化的場合。自動光圈鏡頭有兩類：一類是將一個視頻信號及電源從攝像機輸送到透鏡來控制鏡頭上的光圈，稱為視頻輸入型，另一類則利用攝像機上的直流電壓來直接控制光圈，稱為D C輸入型。
自動光圈鏡頭上的A L C(自動鏡頭控制)調整用于設定測光系統，可以整個畫面的平均亮度，也可以畫面中最亮部分(峰值)來設定基準信號強度，供給自動光圈調整使用。一般而言，A L C已在出廠時經過設定，可不作調整，但是對于拍攝景物中包含有一個亮度極高的目標時，明亮目標物之影像可能會造成“白電平削波”現象，而使得全部屏幕變成白色，此時可以調節A L C來變換畫面。
另外，自動光圈鏡頭裝有光圈環，轉動光圈環時，通過鏡頭的光通量會發生變化，光通量即光圈，一般用F表示，其取值為鏡頭焦距與鏡頭通光口徑之比，即： F=f(焦距)／D(鏡頭實際有效口徑)， F值越小，則光圈越大。
采用自動光圈鏡頭，對于下列應用情況是理想的選擇，它們是：在諸如太陽光直射等非常亮的情況下，用自動光圈鏡頭可有較寬的動態范圍。
要求在整個視野有良好的聚焦時，用自動光圈鏡頭有比固定光圈鏡頭更大的景深。
要求在亮光上因光信號導致的模糊最小時，應使用自動光圈鏡頭。
(4)以鏡頭的視場大小分類
標準鏡頭：視角3 0度左右，在1／2英寸CCD攝象機中，標準鏡頭焦距定為1 2 mm，在1／3英寸C CD攝像機中，標準鏡頭焦距定為8 mm。
廣角鏡頭：視角9 0度以上，焦距可小于幾毫米，可提供較寬廣的視景。
遠攝鏡頭：視角2 0度以內，焦距可達幾米甚至幾十米，此鏡頭可在遠距離情況下將拍攝的物體影響放大，但使觀察范圍變小。
變倍鏡頭(zoom lens)：也稱為伸縮鏡頭，有手動變倍鏡頭和電動變倍鏡頭兩類。
可變焦點鏡頭(vari—focus lens)：它介于標準鏡頭與廣角鏡頭之間，焦距連續可變，即可將遠距離物體放大，同時又可提供一個寬廣視景，使監視范圍增加。變焦鏡頭可通過設置
自動聚焦于最小焦距和最大焦距兩個位置，但是從最小焦距到最大焦距之間的聚焦，則需通過手動聚焦實現。
針孔鏡頭：鏡頭直徑幾毫米，可隱蔽安裝。
(5)從鏡頭焦距上分
短焦距鏡頭：因入射角較寬，可提供一個較寬廣的視野。
中焦距鏡頭：標準鏡頭，焦距的長度視C C D的尺寸而定。
長焦距鏡頭：因入射角較狹窄，故僅能提供狹窄視景，適用于長距離監視。
變焦距鏡頭：通常為電動式，可作廣角、標準或遠望等鏡頭使用。
二、選擇鏡頭的技術依據
(1)鏡頭的成像尺寸
應與攝像機C C D靶面尺寸相一致，如前所述，有1英寸、2／3英寸、1／2英寸、1／3英寸、1／4英寸、1／5英寸等規格。
(2)鏡頭的分辨率
描述鏡頭成像質量的內在指標是鏡頭的光學傳遞函數與畸變，但對擁護而言，需要了解的僅僅是鏡頭的空間分辨率，以每毫米能夠分辨的黑白條紋數為計量單位，計算公式為：鏡頭分辨率N二1 8 0／畫幅格式的高度。由于攝像機CCD靶面大小已經標準化，如1／2英寸攝像機，其靶面為寬6.4mm*高4.8mln，1／3英寸攝象機為寬4.8mm×高3．6mm。因此對1／2英寸格式的C C D靶面，鏡頭的最低分辨率應為3 8對線／mm，對1／3英寸格式攝像機，鏡頭的分辨率應大于5 0對線，攝像機的靶面越小，對鏡頭的分辨率越高。
(3)鏡頭焦距與視野角度
首先根據攝像機到被監控目標的距離，選擇鏡頭的焦距，鏡頭焦距f確定后，則由攝像機靶面決定了視野。
(4)光圈或通光量
鏡頭的通光量以鏡頭的焦距和通光孔徑的比值來衡量，以F為標記，每個鏡頭上均標有其最大的F值，通光量與F值的平方成反比關系，F(xiàn)值越小，則光圈越大。所以應根據被監控部分的光線變化程度來選擇用手動光圈還是用自動光圈鏡頭。
三、變焦鏡頭(zoom lens)
變焦鏡頭有手動伸縮鏡頭和自動伸縮鏡頭兩大類。伸縮鏡頭由于在一個鏡頭內能夠使鏡頭焦距在一定范圍內變化，因此可以使被監控的目標放大或縮小，所以也常被成為變倍鏡頭。典型的光學放大規格有6倍(6.0-36mm，F(xiàn)1.2)、8倍(4．5-36mm，F(xiàn)1．6)、1 0倍(8．0-80mm，F(xiàn)1．2)、12倍(6.0-72mm，F(xiàn)1．2)、2 0倍(10-200mm，F(xiàn)1.2)等檔次，并以電動伸縮鏡頭應用最普遍。為增大放大倍數，除光學放大外還可施以電子數碼放大。
在電動伸縮鏡頭中，光圈的調整有三種，即：自動光圈、直流驅動自動光圈、電動調整光圈。其聚焦和變倍的調整，則只有電動調整和預置兩種，電動調整是由鏡頭內的馬達驅動，而預置則是通過鏡頭內的電位計預先設置調整停止位，這樣可以免除成像必須逐次調整的過
程，可精確與快速定位。在球形罩一體化攝像系統中，大部分采用帶預置位的伸縮鏡頭。
另一項令用戶感興趣的則是快速聚焦功能，它由測焦系統與電動變焦反饋控制系統構成。
四、鏡頭與攝像機CCD
尺寸的關系
1／2”鏡頭既可用于1／2”攝像機，也可用于1／3”攝像機，但視角會減少25％左右。
1／3”鏡頭不能用于1／2”攝像機，只能用于1／3”攝像機。
五、不同種類鏡頭的應用范圍
手動、自動光圈鏡頭的應用范圍
手動光圈鏡頭是的最簡單的鏡頭，適用于光照條件相對穩定的條件下，手動光圈由數片金屬薄片構成。光通量靠鏡頭外徑上的—個環調節。旋轉此圈可使光圈收小或放大。
在照明條件變化大的環境中或不是用來監視某個固定目標，應采用自動光圈鏡頭，比如在戶外或人工照明經常開關的地方，自動光圈鏡頭的光圈的動作由馬達驅動，馬達受控于攝像機的視頻信號。
手動光圈鏡頭和自動光圈鏡頭又有定焦距(光圈)鏡頭自動光圈鏡頭和電動變焦距鏡頭之分。
定焦距(光圈)鏡頭，一般與電子快門攝像機配套，適用于室內監視某個固定目標的場所作用。
定焦距鏡頭一般又分為長焦距鏡頭，中焦距鏡頭和短焦距鏡頭。中焦距鏡頭是焦距與成像尺寸相近的鏡頭；焦距小于成像尺寸的稱為短距鏡頭，短焦距鏡頭又稱廣角鏡頭，該鏡頭的焦距通常是28mm以下的鏡頭，短焦距鏡頭主要用于環境照明條件差，監視范圍要求寬的場合，焦距大于成像尺寸的稱為長焦距鏡頭，長焦距鏡頭又稱望遠鏡頭，這類鏡頭的焦距一般在150mm以上，主要用于監視較遠處的景物。
手動光圈鏡頭，可與電子快門攝像機配套，在各種光線下均可使用。
自動光圈鏡頭，(EF)可與任何CCD攝像機配套，在各種光線下均可使用，特別用于被監視表面亮度變化大、范圍較大的場所。為了避免引起光暈現象和燒壞靶面，一般都配自動光圈鏡頭。
電動變焦距鏡頭，可與任何CCD攝像機配套，在各種光線下均可使用，變焦距鏡頭是通過遙控裝置來進行光對焦，光圈開度，改變焦距大小的。
六、鏡頭的主要性能指標有以下幾個：
1、焦距：焦距的大小決定著視場角的大小，焦距數值小，視場角大，所觀察的范圍也大，但距離遠的物體分辨不很清楚；焦距數值大，視場角小，觀察范圍小，只要焦距選擇合適，即便距離很遠的物體也可以看得清清楚楚。由于焦距和視場角是一一對應的，一個確定的焦距就意味著一個確定的視場角，所以在選擇鏡頭焦距時，應該充分考慮是觀測細節重要，還是有一個大的觀測范圍重要，如果要看細節，就選擇長焦距鏡頭；如果看近距離大場面，就選擇小焦距的廣角鏡頭。
2、光闌系數：即光通量，用F表示，以鏡頭焦距f和通光孔徑D的比值來衡量。每個鏡頭上都標有最大F值，例如6mm／P1．4代表最大孔徑為4．29毫米。光通量與F值的平方成反比關系，F(xiàn)值越小，光通量越大。鏡頭上光圈指數序列的標值為1.4，2，2.8，4，5.6，8，1 1，16，22等，其規律是前一個標值時的曝光量正好是后一個標值對應曝光量的2倍。也就是說鏡頭的通光孔徑分別是1/1.4，1／2，1／2.8，1／4，1／5.6，1／8，1／11，1／16，1／22，前一數值是后一數值的根號2倍，因此光圈指數越小，則通光孔徑越大，成像靶面上的照度也就越大。另外鏡頭的光圈還有手動(MANUAL IRIS)和自動光圈(AUTO IRIS)之分。配合攝像頭使用，手動光圈適合亮度變化不大的場合，它的進光量通過鏡頭上的光圈環調節，一次性調整合適為止。自動光圈鏡頭會隨著光線的變化而自動調整，用于室外、人口等光線變化大且頻繁的場合。
3、自動光圈鏡頭：自動光圈鏡頭目前分為兩類：一類稱為視頻(VIDEO)驅動型，鏡頭本身包含放大器電路，用以將攝像頭傳來的視頻幅度信號轉換成對光圈馬達的控制。另一類稱為直流(DC)驅動型，利用攝像頭上的直流電壓來直接控制光圈。這種鏡頭只包含電流計式光圈馬達，要求攝像頭內有放大器電路。對于各類自動光圈鏡頭，通常還有兩項可調整旋鈕，一是ALC調節 (測光調節)，有以峰值測光和根據目標發光條件平均測光兩種選擇， 一般取平均測光檔；另一個是LEVEL調節(靈敏度)，可將輸出圖像變得明亮或者暗淡。
4、變倍鏡頭：變倍鏡頭分為手動(MANUAL ZOOM LENS)和電動(AUTO ZOOM LENS)兩種，手動變倍鏡頭一般用于科研項目而不用在閉路監視系統中。在監控很大的場面時，攝像頭通常要配合電動鏡頭和云臺使用。電動鏡頭的好處是變焦范圍大，既可以看大范圍的情況，也可以聚焦某個細節，再加上云臺可以上下左右的轉動，可視范圍就非常大了。電動鏡頭有6倍、10倍、15倍、20倍等多種倍率，如果再知道基準焦距，就可以確定鏡頭焦距的可變范圍。例如一個6倍電動鏡頭，基準焦距為8．5毫米，那么其變焦范圍就是8．5到51毫米連續可調，視場角為31．3到5．5度。電動鏡頭的控制電壓一般是直流8V～16V，最大電流為30毫安。所以在選控制器時，要充分考慮傳輸線纜長度，如果距離太遠，線路產生的電壓下降會導致鏡頭無法控制，必須提高輸入控制電壓或更換視頻矩陣主機配合解碼器控制。
七、焦距的計算：
一、公式計算法：
視場和焦距的計算 視場系指被攝取物體的大小，視場的大小是以鏡頭至被攝取物體距離，鏡頭焦頭及所要求的成像大小確定的。
1、鏡頭的焦距，視場大小及鏡頭到被攝取物體的距離的計算如下；
f=wL/W
f=hL/h
f：鏡頭焦距 w：圖象的寬度（被攝物體在ccd靶面上成象寬度）
W：被攝物體寬度
L：被攝物體至鏡頭的距離
h：圖象高度（被攝物體在ccd靶面上成像高度）視場（攝取場景）高度
H：被攝物體的高度
ccd靶面規格尺寸： 單位mm
規格 W H
1/3″ 4.8 3.6
1/2″ 6.4 4.8
2/3″ 8.8 6.6
1″ 12.7 9.6
由于攝像機畫面寬度和高度與電視接收機畫面寬度和高度一樣，其比例均為4:3,當L不變，H或W增大時，f變小，當H或W不變，L增大時，f增大。
2、視場角的計算 如果知道了水平或垂直視場角便可按公式計算出現場寬度和高度。 水平視場角β（水平觀看的角度） β=2tg-1= 垂直視場角q（垂直觀看的角度） q=2tg-1= 式中w、H、f同上 水平視場角與垂直視場角的關系如下： q=或=q 表2中列出了不同尺寸攝像層和不同焦距f時的水平視場角b的值，如果知道了水平或垂直場角便可按下式計算出視場角便可按下式計算出視場高度H和視場寬度W. H=2Ltg、W=2Ltg 例如；攝像機的攝像管為17mm(2/3in),鏡頭焦距f為12mm，從表2中查得水平視場角為40℃而鏡頭與被攝取物體的距離為2m，試求視場的寬度w。 W=2Ltg=2×2tg=1.46m 則H=W=×1.46=1.059m 焦距f越和長，視場角越小，監視的目標也就小。
二、圖解法
如前所示，攝像機鏡頭的視場由寬（W）。高（H）和與攝像機的距離（L）決定，一旦決定了攝像機要監視的景物，正確地選擇鏡頭的焦距就由來3個因素決定； *.欲監視景物的尺寸 *.攝像機與景物的距離 *.攝像機成像器的尺士：1/3″、1/2″、2/3″或1″。 圖解選擇鏡頭步驟： 所需的視場與鏡頭的焦距有一個簡單的關系。利用這個關系可選擇適當?shù)溺R頭。 估計或?qū)崪y(cè)視場的最大寬度；估計或?qū)崪y(cè)量攝像機與被攝景物間的距離；使用1/3”鏡頭時使用圖2，使用1/2鏡頭時使用圖3，使用2/3”鏡頭時使用圖4，使用1鏡頭時使用圖5。具體方法：在以W和L為座標軸的圖示2-5中，查出應選用的鏡頭焦距。為確保景物完全包含在視場之中，應選用座標交點上，面那條線指示的數值。例如： 視場寬50m,距離40m,使用1/3″格式的鏡頭，在座標圖中的交點比代表4mm鏡頭的線偏上一點。這表明如果使用4mm鏡頭就不能覆蓋50m的視場。而用2.8mm的鏡頭則可以完全覆蓋視場。
f=vD/V
f=hD/H
其中，f代表焦距，v代表CCD靶面垂直高度，V代表被觀測物體高度，h代表CCD靶面水平寬度，H代表被觀測物體寬度。
舉例：假設用1/2”CCD攝像頭觀測，被測物體寬440毫米，高330毫米，鏡頭焦點距物體2500毫米。由公式可以算出：
焦距f=6.4X2500/440≈36毫米 或
焦距f=4.8X2500/330≈36毫米
當焦距數值算出后，如果沒有對應焦距的鏡頭是很正常的，這時可以根據產品目錄選擇相近的型號，一般選擇比計算值小的，這樣視角還會大一 些。
如何選擇攝像機鏡頭？
攝像機的攝像效果與否，與鏡頭的選折有很大的關系。在不同的使用場合，根據不同的使用要求來選擇攝像機的鏡頭。常規的攝像機鏡頭有以下幾種：
(1)手動光圈定焦鏡頭。這種鏡頭光圈可以改變，但是焦距是不可改變的。它適合于固定焦距，光照亮度變化不大的場合。
(2)手動光圈變焦鏡頭。應用方式同上，只是有些場合下，考慮到攝像環境范圍與距離在沒有確定的情況下所采用的鏡頭。
(3)自動光圈定焦鏡頭。當環境照度發生變化時，這種鏡頭通過攝像機亮度電平輸出的信號幅值，來驅動鏡頭光圈電機，來自動調整光圈的大小，以保證落在CCD靶面上的照度是恒定的。它適合于照度變化較大，攝像焦距固定的場合。
(4)自動光圈變焦鏡頭。應用方式同上，只是有些場合下，考慮到攝像環境范圍與距離在沒有確定的情況下所采用的鏡頭。
(5)電動變倍、電動光圈、電動焦距鏡頭—三可變鏡頭。這種鏡頭的光圈與焦距的調整都是都是通過電動來控制的，該鏡頭一般焦距較長，變焦范圍較大，光圈可以控制,并且完全可以通過遙控方式來控制,因而該鏡頭適用范圍很大,但是因?yàn)槠湓靸r(jià)昂貴,所以,在一般工程中使用數量有限。另外還有一種類似規格的鏡頭，如電動變倍、自動光圈、自動聚焦的鏡頭，即所謂兩可變鏡頭，其應用與三可變鏡頭雷同。
另外,除了根據不同場合、不同要求、不同控制方式外還要考慮到以下幾點:
(1)鏡頭與攝像機的工業接口要一致,即C型安裝座與CS安裝座要適配連接。
(2)鏡頭尺寸要與攝像機的靶面規格要一致，例如：1／3IN的攝像機要選1／3IN的鏡頭。
(3)鏡頭的焦距要與視場的大小、監視目標的距離來確定，鏡頭焦距選擇通常與有經驗工程技術人員的經驗值有很大關系。
(4)特殊監控的場合，還有特種應用的鏡頭，如：適合超遠距離的長焦距鏡頭，保密安裝的針孔鏡頭等等。
請高手指教監控?cái)z像機鏡頭的選擇?
鏡頭越大照的距離就遠,但是視角范圍就小了,鏡頭小的話就是照的距離近,但是視角范圍廣.你是小加油站,我建議你買鏡頭小的就行了!謝謝!
關于監控?cái)z像機的鏡頭參數問題
電動變焦：電動變焦通常指的是通過控制端（如硬盤錄像機、矩陣控制器、云鏡控制器）可以使攝像機變焦。 手動變焦：在前端攝像機上通過手動旋轉鏡頭，來改變焦距。這個功能通常出現在槍機＋手動變焦鏡頭的配置，一次設定，以后不經常改變，如果要改變焦距，需要再次打開護罩，旋轉鏡頭。這類鏡頭通常在變焦工作完成后還需要調整聚焦環。 變倍鏡頭：指的是鏡頭，不是攝像機，也不是一體機，單指這是一個具有變焦功能鏡頭，叫變倍是因?yàn)楹芏嘁惑w機上標識“22X” “27X”之類的，這個指的是22倍、27倍，如果一臺22X一體機最廣角的時候焦距是3.5,那這臺一體機的變焦范圍就是3.5－77 手動光圈鏡頭適合于亮度不變的應用場合，自動光圈鏡頭因亮度變更時其光圈亦作自動調整，故適用亮度變化的場合 3.0-8mm 代表此鏡頭的焦段 焦距的大小決定著視場角的大小，焦距數值小，視場角大，所觀察的范圍也大，但距離遠的物體分辨不很清楚；焦距數值大，視場角小，觀察范圍小，只要焦距選擇合適，即便距離很遠的物體也可以看得清清楚楚。由于焦距和視場角是一一對應的，一個確定的焦距就意味著一個確定的視場角，所以在選擇鏡頭焦距時，應該充分考慮是觀測細節重要，還是有一個大的觀測范圍重要，如果要看細節，就選擇長焦距鏡頭；如果看近距離大場面，就選擇小焦距的廣角鏡頭。

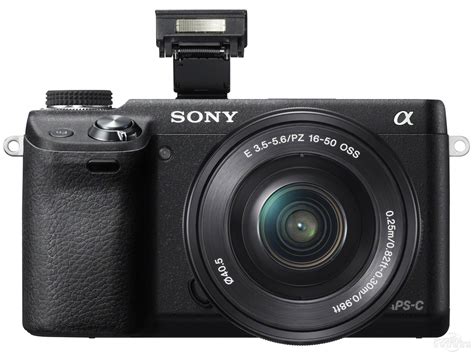

索尼攝像機18 – 200電動鏡頭和18 – 200手動鏡頭有什么區別
電動頭更簡單點理解就是可以用微單上面那個放大縮小按鈕直接變焦了,而不需要用手去擰變焦環.這就是電動頭的意思.
如何安裝鏡頭
攝像機必須配接鏡頭才可使用，一般應根據應用現場的實際情況來選配合適的鏡頭，如定焦鏡頭或變焦鏡頭、手動光圈鏡頭或自動光圈鏡頭、標準鏡頭或廣角鏡頭或長焦鏡頭等。另外還應注意鏡頭與攝像機的接口，是C型接口還是CS型接口，C型接口和CS型接口鏡頭的螺紋均為1英寸32牙，直徑為1英寸，差別是鏡頭距CCD靶面的距離不同，C式安裝座從基準面到焦點的距離為17.562毫米，比CS式距離CCD靶面多一個專用接圈的長度，CS式距焦點距離為12.5毫米。別小看這一個接圈，如果沒有它，鏡頭與攝像頭就不能正常聚焦，圖像變得模糊不清。所以在安裝鏡頭前，先看一看攝像頭和鏡頭是不是同一種接口方式，如果不是，就需要根據具體情況增減接圈。有的攝像頭不用接圈，而采用后像調節環，調節時，用螺絲刀擰松調節環上的螺絲，轉動調節環，此時CCD靶面會相對安裝基座向后（前）運動，也起到接圈的作用。
安裝鏡頭時，首先去掉攝像機及鏡頭的保護蓋，然后將鏡頭輕輕旋入攝像機的鏡頭接口并使之到位。對于自動光圈鏡頭，還應將鏡頭的控制線連接到攝像機的自動光圈接口上，對于電動兩可變鏡頭或三可變鏡頭，只要旋轉鏡頭到位，則暫時不需校正其平衡狀態（只有在后焦聚調整完畢后才需要最后校正其平衡狀態）。
2. 調整鏡頭光圈與對焦：
關閉攝像機上電子快門及逆光補償?shù)乳_(kāi)關，將攝像機對準欲監視的場景，調整鏡頭的光圈與對焦環，使監視器上的圖像最佳。如果是在光照度變化比較大的場合使用攝像機，最好配接自動光圈鏡頭并將攝像機的電子快門開關（ELC）置于OFF.如果選用了手動光圈則應將攝像機的電子快門開關（ELC）置于ON，并在應用現場最為明亮（環境光照度最大）時，將鏡頭光圈盡可能開大并仍使圖像為最佳（不能使圖像過于發白而過載），鏡頭即調整完畢。裝好防護罩并上好支架即可。由于光圈較大，景深范圍相對較小，對焦距時應盡可能照顧到整個監視現場的清晰度。當現場照度降低時，電子快門將自動調整為慢速，配合較大的光圈，仍可使圖像滿意。
在以上調整過程中，若不注意在光線明亮?xí)r將鏡頭的光圈盡可能開大，而是關得比較小，則攝像機的電子快門會自動調在低速上，因此仍可以在監視器上形成較好的圖像；但當光線變暗時，由于鏡頭的光圈比較小，而電子快門也已經處于最慢（1/50s）了，此時的成像就可能是昏暗一片了。
3. 后焦距的調整后焦距也稱背焦距，指的是當安裝上標準鏡頭（標準C/CS接口鏡頭）時，能使被攝景物的成像恰好成在CCD圖像傳感器的靶面上，一般攝像機在出廠時，對后焦距都做了適當?shù)恼{(diào)整，因此，在配接定焦鏡頭的應用場合，一般都不需要調整攝像機的后焦。
在有些應用場合，可能出現當鏡頭對焦環調整到極限位置時仍不能使圖像清晰，此時首先必須確認鏡頭的接口是否正確。如果確認無誤，就需要對攝像機的后焦距進行調整。根據經驗，在絕大多數攝像機配接電動變焦鏡頭的應用場合，往往都需要對攝像機的后焦距進行調整。
后焦距調整的步驟如下：
a.將鏡頭正確安裝到攝像機上。
b.將鏡頭光圈盡可能開到最大（目的是縮小景深范圍，以準確找到成像焦點）。
c.通過變焦距調整（Zoom In）將鏡頭推至望遠（Tele）狀態，拍攝10m以外的一個物體的特寫，再通過調整聚焦（Focus）將特寫圖像調清晰。
d.進行與上一步相反的變焦距調整（Zoom Out）將鏡頭拉回至廣角（Wide）狀態，此時畫面變?yōu)榘鲜鎏貙?xiě)物體的全景圖像，但此時不能再作聚焦調整（注意：如果此時的圖像變模糊也不能調整聚焦），而是準備下一步的后焦調整。
e.將攝像機前端用于固定后焦調節環的內六角螺釘旋松，并旋轉后焦調節環（對沒有后焦調節環的攝像機則直接旋轉鏡頭而帶動其內置的后焦環），直至畫面最清晰為止，然后暫時旋緊內六角螺釘。
f. 重新推鏡頭到望遠狀態，看看剛才拍攝的特寫物體是否仍然清晰，如不清晰再重復上述第a、b、c步驟。
g.在望遠狀態下，如果特寫物體已經清楚了，旋緊內六角螺釘，將光圈調整到適當?shù)奈恢谩?/p>
至此，攝像機和鏡頭就調試完畢。
關于攝象機及鏡頭的一些參數知識
攝像機鏡頭是視頻監視系統的最關鍵設備，它的質量（指標）優劣直接影響攝像機的整機指標，因此，攝像機鏡頭的選擇是否恰當既關系到系統質量，又關系到工程造價。
鏡頭相當于人眼的晶狀體，如果沒有晶狀體，人眼看不到任何物體；如果沒有鏡頭，那么攝像頭所輸出的圖像就是白茫茫的一片，沒有清晰的圖像輸出，這與我們家用攝像機和照相機的原理是一致的。 當人眼的肌肉無法將晶狀體拉伸至正常位置時，也就是人們常說的近視眼，眼前的景物就變得模糊不清；攝像頭與鏡頭的配合也有類似現象，當圖像變得不清楚時，可以調整攝像頭的后焦點，改變CCD芯片與鏡頭基準面的距離（相當于調整人眼晶狀體的位置），可以將模糊的圖像變得清晰。由此可見，鏡頭在閉路監控系統中的作用是非常重要的。工程設計人員和施工人員都要經常與鏡頭打交道：設計人員要根據物距、成像大小計算鏡頭焦距，施工人員經常進行現場調試，其中一部分就是把鏡頭調整到最佳狀態。
1、 鏡頭的分類
按外形功能分 按尺寸大小分 按光圈分 按變焦類型分 按焦距長矩分
球面鏡頭 1” 25mm 自動光圈 電動變焦 長焦距鏡頭
非球面鏡頭 1/2” 3mm 手動光圈 手動變焦 標準鏡頭
針孔鏡頭 1/3” 8.5mm 固定光圈 固定焦距 廣角鏡頭
魚眼鏡頭 2/3” 17mm
（1）以鏡頭安裝分類 所有的攝象機鏡頭均是螺紋口的，CCD攝象機的鏡頭安裝有兩種工業標準，即C安裝座和CS安裝座。兩者螺紋部分相同，但兩者從鏡頭到感光表面的距離不同。 C安裝座：從鏡頭安裝基準面到焦點的距離是17.526mm。 CS安裝座：特種C安裝，此時應將攝象機前部的墊圈取下再安裝鏡頭。其鏡頭安裝基準面到焦點的距離是12.5mm。如果要將一個C安裝座鏡頭安裝到一個CS安裝座攝象機上時，則需要使用鏡頭轉換器。
（2）以攝象機鏡頭規格分類 攝象機鏡頭規格應視攝象機的CCD尺寸而定，兩者應相對應。即 攝象機的CCD靶面大小為1／2英寸時，鏡頭應選1／2英寸。 攝象機的CCD靶面大小為1／3英寸時，鏡頭應選1／3英寸。 攝象機的CCD靶面大小為1／4英寸時，鏡頭應選1／4英寸。 如果鏡頭尺寸與攝象機CCD靶面尺寸不一致時，觀察角度將不符合設計要求，或者發生畫面在焦點以外等問題。
（3）以鏡頭光圈分類 鏡頭有手動光圈（manual iris）和自動光圈（auto iris）之分，配合攝象機使用，手動光圈鏡頭適合于亮度不變的應用場合，自動光圈鏡頭因亮度變更時其光圈亦作自動調整，故適用亮度變化的場合。自動光圈鏡頭有兩類：一類是將一個視頻信號及電源從攝象機輸送到透鏡來控制鏡頭上的光圈，稱為視頻輸入型，另一類則利用攝象機上的直流電壓來直接控制光圈，稱為DC輸入型。 自動光圈鏡頭上的ALC（自動鏡頭控制）調整用于設定測光系統，可以整個畫面的平均亮度，也可以畫面中最亮部分（峰值）來設定基準信號強度，供給自動光圈調整使用。一般而言，ALC已在出廠時經過設定，可不作調整，但是對于拍攝景物中包含有一個亮度極高的目標時，明亮目標物之影像可能會造成”白電平削波”現象，而使得全部屏幕變成白色，此時可以調節ALC來變換畫面。 另外，自動光圈鏡頭裝有光圈環，轉動光圈環時，通過鏡頭的光通量會發生變化，光通量即光圈，一般用F表示，其取值為鏡頭焦距與鏡頭通光口徑之比，即：F＝f（焦距）／D（鏡頭實際有效口徑），F(xiàn)值越小，則光圈越大。 采用自動光圈鏡頭，對于下列應用情況是理想的選擇，它們是： 在諸如太陽光直射等非常亮的情況下，用自動光圈鏡頭可有較寬的動態范圍。 要求在整個視野有良好的聚焦時，用自動光圈鏡頭有比固定光圈鏡頭更大的景深。 要求在亮光上因光信號導致的模糊最小時，應使用自動光圈鏡頭。
（4）以鏡頭的視場大小分類 標準鏡頭：視角30度左右，在1／2英寸CCD攝象機中，標準鏡頭焦距定為12mm，在1／3英寸CCD攝象機中，標準鏡頭焦距定為8mm。 廣角鏡頭：視角90度以上，焦距可小于幾毫米，可提供較寬廣的視景。 遠攝鏡頭：視角20度以內，焦距可達幾米甚至幾十米，此鏡頭可在遠距離情況下將拍攝的物體影響放大，但使觀察范圍變小。 變倍鏡頭（zoom lens）：也稱為伸縮鏡頭，有手動變倍鏡頭和電動變倍鏡頭兩類。 可變焦點鏡頭（vari-focus lens）：它介于標準鏡頭與廣角鏡頭之間，焦距連續可變，即可將遠距離物體放大，同時又可提供一個寬廣視景，使監視范圍增加。變焦鏡頭可通過設置自動聚焦于最小焦距和最大焦距兩個位置，但是從最小焦距到最大焦距之間的聚焦，則需通過手動聚焦實現。 針孔鏡頭：鏡頭直徑幾毫米，可隱蔽安裝。
（5）從鏡頭焦距上分 短焦距鏡頭：因入射角較寬，可提供一個較寬廣的視野。 中焦距鏡頭：標準鏡頭，焦距的長度視CCD的尺寸而定。 長焦距鏡頭：因入射角較狹窄，故僅能提供狹窄視景，適用于長距離監視。 變焦距鏡頭：通常為電動式，可作廣角、標準或遠望等鏡頭使用。
2、選擇鏡頭的技術依據
（1）鏡頭的成像尺寸 應與攝象機CCD靶面尺寸相一致，如前所述，有1英寸、2／3英寸、1／2英寸、1／3英寸、1／4英寸、1／5英寸等規格。
（2）鏡頭的分辨率 描述鏡頭成像質量的內在指標是鏡頭的光學傳遞函數與畸變，但對擁護而言，需要了解的僅僅是鏡頭的空間分辨率，以每毫米能夠分辨的黑白條紋數為計量單位，計算公式為：鏡頭分辨率N＝180／畫幅格式的高度。由于攝象機CCD靶面大小已經標準化，如1／2英寸攝象機，其靶面為寬6.4mm＊高4.8mm，1／3英寸攝象機為寬4.8mm＊高3.6mm。因此對1／2英寸格式的CCD靶面，鏡頭的最低分辨率應為38對線／mm，對1／3英寸格式攝象機，鏡頭的分辨率應大于50對線，攝象機的靶面越小，對鏡頭的分辨率越高。
（3）鏡頭焦距與視野角度 首先根據攝象機到被監控目標的距離，選擇鏡頭的焦距，鏡頭焦距f確定后，則由攝象機靶面決定了視野。
（4）光圈或通光量 鏡頭的通光量以鏡頭的焦距和通光孔徑的比值來衡量，以F為標記，每個鏡頭上均標有其最大的F值，通光量與F值的平方成反比關系，F(xiàn)值越小，則光圈越大。所以應根據被監控部分的光線變化程度來選擇用手動光圈還是用自動光圈鏡頭。
3、變焦鏡頭（zoom lens） 變焦鏡頭有手動伸縮鏡頭和自動伸縮鏡頭兩大類。伸縮鏡頭由于在一個鏡頭內能夠使鏡頭焦距在一定范圍內變化，因此可以使被監控的目標放大或縮小，所以也常被成為變倍鏡頭。典型的光學放大規格有6倍（6.0~36mm,F1.2）、8倍（4.5~36mm,F1.6）、10倍（8.0~80mm,F1.2）、12倍（6.0~72mm,F1.2）、20倍（10~200mm,F1.2）等檔次，并以電動伸縮鏡頭應用最普遍。為增大放大倍數，除光學放大外還可施以電子數碼放大。 在電動伸縮鏡頭中，光圈的調整有三種，即：自動光圈、直流驅動自動光圈、電動調整光圈。其聚焦和變倍的調整，則只有電動調整和預置兩種，電動調整是由鏡頭內的馬達驅動，而預置則是通過鏡頭內的電位計預先設置調整停止位，這樣可以免除成像必須逐次調整的過程，可精確與快速定位。在球形罩一體化攝像系統中，大部分采用帶預置位的伸縮鏡頭。 另一項令用戶感興趣的則是快速聚焦功能，它由測焦系統與電動變焦反饋控制系統構成。
4、鏡頭與攝像機CCD尺寸的關系 1/2″鏡頭既可用于1/2″攝像機，也可用于1/3″攝像機，但視角會減少25%左右。1/3″鏡頭不能用于1/2″攝像機，只能用于1/3″攝像機。
5、不同種類鏡頭的應用范圍
? 手動、自動光圈鏡頭的應用范圍 手動光圈鏡頭是的最簡單的鏡頭，適用于光照條件相對穩定的條件下，手動光圈由數片金屬薄片構成。光通量靠鏡頭外徑上的一個環調節。旋轉此圈可使光圈收小或放大。 在照明條件變化大的環境中或不是用來監視某個固定目標，應采用自動光圈鏡頭，比如在戶外或人工照明經常開關的地方，自動光圈鏡頭的光圈的動作由馬達驅動，馬達受控于攝像機的視頻信號。 手動光圈鏡頭和自動光圈鏡頭又有定焦距（光圈）鏡頭自動光圈鏡頭和電動變焦距鏡頭之分。
? 定焦距（光圈）鏡頭，一般與電子快門攝像機配套，適用于室內監視某個固定目標的場所作用。 定焦距鏡頭一般又分為長焦距鏡頭，中焦距鏡頭和短焦距鏡頭。中焦距鏡頭是焦距與成像尺寸相近的鏡頭；焦距小于成像尺寸的稱為短距鏡頭，短焦距鏡頭又稱廣角鏡頭，該鏡頭的焦距通常是28mm以下的鏡頭，短焦距鏡頭主要用于環境照明條件差，監視范圍要求寬的場合，焦距大于成像尺寸的稱為長焦距鏡頭，長焦距鏡頭又稱望遠鏡頭，這類鏡頭的焦距一般在150mm以上，主要用于監視較遠處的景物。
? 手動光圈鏡頭，可與電子快門攝像機配套，在各種光線下均可使用。
? 自動光圈鏡頭，（EF）可與任何CCD攝像機配套，在各種光線下均可使用，特別用于被監視表面亮度變化大、范圍較大的場所。為了避免引起光暈現象和燒壞靶面，一般都配自動光圈鏡頭。
? 電動變焦距鏡頭，可與任何CCD攝像機配套，在各種光線下均可使用，變焦距鏡頭是通過遙控裝置來進行光對焦，光圈開度，改變焦距大小的。
6、鏡頭的主要性能指標有以下幾個：
? 1 焦距：焦距的大小決定著視場角的大小，焦距數值小，視場角大，所觀察的范圍也大，但距離遠的物體分辨不很清楚；焦距數值大，視場角小，觀察范圍小，只要焦距選擇合適，即便距離很遠的物體也可以看得清清楚楚。由于焦距和視場角是一一對應的，一個確定的焦距就意味著一個確定的視場角，所以在選擇鏡頭焦距時，應該充分考慮是觀測細節重要，還是有一個大的觀測范圍重要，如果要看細節，就選擇長焦距鏡頭；如果看近距離大場面，就選擇小焦距的廣角鏡頭。
? 2 光闌系數：即光通量，用F表示，以鏡頭焦距f和通光孔徑D的比值來衡量。每個鏡頭上都標有最大F值，例如6mm/F1.4代表最大孔徑為4.29毫米。光通量與F值的平方成反比關系，F(xiàn)值越小，光通量越大。鏡頭上光圈指數序列的標值為1.4，2，2.8，4，5.6，8，11，16，22等，其規律是前一個標值時的曝光量正好是后一個標值對應曝光量的2倍。也就是說鏡頭的通光孔徑分別是1/1.4，1/2，1/2.8，1/4，1/5.6，1/8，1/11，1/16，1/22，前一數值是后一數值的根號2倍，因此光圈指數越小，則通光孔徑越大，成像靶面上的照度也就越大。另外鏡頭的光圈還有手動（MANUAL IRIS）和自動光圈（AUTO IRIS）之分。配合攝像頭使用，手動光圈適合亮度變化不大的場合，它的進光量通過鏡頭上的光圈環調節，一次性調整合適為止。自動光圈鏡頭會隨著光線的變化而自動調整，用于室外、入口等光線變化大且頻繁的場合。
? 3 自動光圈鏡頭：自動光圈鏡頭目前分為兩類：一類稱為視頻（VIDEO）驅動型，鏡頭本身包含放大器電路，用以將攝像頭傳來的視頻幅度信號轉換成對光圈馬達的控制。另一類稱為直流（DC）驅動型，利用攝像頭上的直流電壓來直接控制光圈。這種鏡頭只包含電流計式光圈馬達，要求攝像頭內有放大器電路。對于各類自動光圈鏡頭，通常還有兩項可調整旋鈕，一是ALC調節（測光調節），有以峰值測光和根據目標發光條件平均測光兩種選擇，一般取平均測光檔；另一個是LEVEL調節（靈敏度），可將輸出圖像變得明亮或者暗淡。
? 4 變倍鏡頭：變倍鏡頭分為手動（MANUAL ZOOM LENS）和電動（AUTO ZOOM LENS）兩種，手動變倍鏡頭一般用于科研項目而不用在閉路監視系統中。在監控很大的場面時，攝像頭通常要配合電動鏡頭和云臺使用。電動鏡頭的好處是變焦范圍大，既可以看大范圍的情況，也可以聚焦某個細節，再加上云臺可以上下左右的轉動，可視范圍就非常大了。電動鏡頭有6倍、10倍、15倍、20倍等多種倍率，如果再知道基準焦距，就可以確定鏡頭焦距的可變范圍。例如一個6倍電動鏡頭，基準焦距為8.5毫米，那么其變焦范圍就是8.5到51毫米連續可調，視場角為31.3到5.5度。電動鏡頭的控制電壓一般是直流8V~16V，最大電流為30毫安。所以在選控制器時，要充分考慮傳輸線纜長度，如果距離太遠，線路產生的電壓下降會導致鏡頭無法控制，必須提高輸入控制電壓或更換視頻矩陣主機配合解碼器控制。
7、焦距的計算： 1公式計算法：視場和焦距的計算 視場系指被攝取物體的大小，視場的大小是以鏡頭至被攝取物體距離，鏡頭焦頭及所要求的成像大小確定的。 1、鏡頭的焦距，視場大小及鏡頭到被攝取物體的距離的計算如下； f=wL/W 2、f=hL/h
f；鏡頭焦距
w：圖象的寬度（被攝物體在ccd靶面上成象寬度）
W：被攝物體寬度
L：被攝物體至鏡頭的距離
h：圖象高度（被攝物體在ccd靶面上成像高度）視場（攝取場景）高度
H：被攝物體的高度
ccd靶面規格尺寸： 單位mm 規格
規格 1/3″ 1/2″ 2/3″ 1″
W 4.8 6.4 8.8 12.7
H 3.6 4.8 6.6 9.6
由于攝像機畫面寬度和高度與電視接收機畫面寬度和高度一樣，其比例均為4:3,當L不變，H或W增大時，f變小，當H或W不變，L增大時，f增大。 2視場角的計算 如果知道了水平或垂直視場角便可按公式計算出現場寬度和高度。 水平視場角β（水平觀看的角度） β=2tg-1= 垂直視場角q（垂直觀看的角度） q=2tg-1= 式中w、H、f同上 水平視場角與垂直視場角的關系如下： q=或=q 表2中列出了不同尺寸攝像層和不同焦距f時的水平視場角b的值，如果知道了水平或垂直場角便可按下式計算出視場角便可按下式計算出視場高度H和視場寬度W. H=2Ltg、W=2Ltg 例如；攝像機的攝像管為17mm(2/3in),鏡頭焦距f為12mm，從表2中查得水平視場角為40℃而鏡頭與被攝取物體的距離為2m，試求視場的寬度w。 W=2Ltg=2×2tg=1.46m 則H=W=×1.46=1.059m 焦距f越和長，視場角越小，監視的目標也就小。 圖解法 如前所示，攝像機鏡頭的視場由寬（W）。高（H）和與攝像機的距離（L）決定，一旦決定了攝像機要監視的景物，正確地選擇鏡頭的焦距就由來3個因素決定； *.欲監視景物的尺寸 *.攝像機與景物的距離 *.攝像機成像器的尺士：1/3″、1/2″、2/3″或1″。 圖解選擇鏡頭步驟： 所需的視場與鏡頭的焦距有一個簡單的關系。利用這個關系可選擇適當?shù)溺R頭。 估計或?qū)崪y(cè)視場的最大寬度；估計或?qū)崪y(cè)量攝像機與被攝景物間的距離；使用1/3″鏡頭時使用圖2，使用1/2鏡頭時使用圖3，使用2/3″鏡頭時使用圖4，使用1鏡頭時使用圖5。具體方法：在以W和L為座標軸的圖示2-5中，查出應選用的鏡頭焦距。為確保景物完全包含在視場之中，應選用座標交點上，面那條線指示的數值。例如： 視場寬50m,距離40m,使用1/3″格式的鏡頭，在座標圖中的交點比代表4mm鏡頭的線偏上一點。這表明如果使用4mm鏡頭就不能覆蓋50m的視場。而用2.8mm的鏡頭則可以完全覆蓋視場。
f=vD/V 或 f=hD/H
其中，f代表焦距，v代表CCD靶面垂直高度，V代表被觀測物體高度，h代表CCD靶面水平寬度，H代表被觀測物體寬度。
舉例：假設用1/2″CCD攝像頭觀測，被測物體寬440毫米，高330毫米，鏡頭焦點距物體2500毫米。由公式可以算出： 焦距f=6.4X2500/440≈36毫米 或焦距f=4.8X2500/330≈36毫米 當焦距數值算出后，如果沒有對應焦距的鏡頭是很正常的，這時可以根據產品目錄選擇相近的型號，一般選擇比計算值小的，這樣視角還會大一些。
監控?cái)z像機鏡頭如何定焦距
后焦距指的是安裝鏡頭時，能使被攝景物經鏡頭成像后恰好在CCD靶面上。有些攝像機在出廠時沒有調整好CCD位置，怎么調整鏡頭都不能清晰成像，就需調整攝像機后焦。在絕大多數監控?cái)z像機接電動變焦鏡頭的場合，往往都需要對攝像機的后焦距進行調整。
1、擰松監控?cái)z像機的后焦調節環固定螺絲（也有一些攝像機是直接通過調整側面的螺絲來調節的）；
2、調整變焦鏡頭到最大遠攝位置，用鏡頭上的聚焦環來設定焦點，直到圖像最清晰；
3、調整變焦鏡頭到最大廣角（WIDE短焦，此時鏡頭毫米數最小，通過攝像機看到的物體也最?。┪恢?，旋轉后焦調節環，直到圖像最清晰；
4、重復步驟2和3，直到從遠攝轉換到廣角時圖像保持在焦點位置。設定完成后，擰緊后焦調節環。
注意：在進行后焦調節的時候，請務必保證鏡頭的光圈在最大打開位置（目的是縮小景深，以準確找到成像焦點），否則將會出現在光線較強的環境時，圖像清晰，而在光線較暗的環境時，圖像模糊。
注意：攝像機接通電源前請先安裝好鏡頭，以防止攝像機接通電源時，強光照射到CCD感光靶面上，導致CCD感光器件燒毀。
