電腦開關線往主板接的方法和接線圖
對于插件板的安裝，每個人都清楚地知道，插件板和開關的重要性是顯而易見的，但是對于插件板的安裝，肯定有很多人在模糊水平。事實上，它很容易安裝，但我不知道步驟或技能，讓我們分享它。
1.開關插座不能安裝在瓷磚和腰線上。
2.當開關插座的底盒用陶瓷磚打孔時，框架不能比底盒大2毫米，不能打開圓孔。為了確保將來安裝開關和插座，底盒的邊緣應盡可能平坦并平鋪，以便以后安裝時不需要螺釘。
3.在安裝開關插座的位置，安裝的損壞瓷磚不超過兩個，并嘗試將其安裝在瓷磚中間。
4.龍頭的開口必須做成圓孔而不是方孔或U形孔。然后在U形孔中填充一塊。開口的尺寸不得超過管道直徑的2毫米，出水口的邊緣應與瓷磚齊平。
5.安裝插座時，裸露的插座距離地面不小于1.8米。
6.隱藏式插座離地面不小于0.3米。為防止兒童觸電，用手指觸摸或?qū)⒔饘傥矬w插入電源孔，必須選擇帶安全防護裝置的安全插座。
7.單相雙眼插座的結構布線要求為:。當水平布置孔時，左側連接到零，右側連接到零。當孔垂直排列時，右側連接到零。
8.單相三眼插座的接線要求為:。頂部接地孔必須牢固連接，連接牢固，接地線連接正確，不得斷開。剩余的兩個孔根據左右右火的規則進行布線。值得注意的是，中性線和保護性接地線不得以錯誤的方式連接或集成。
9.冰箱應使用帶保護接地的獨立三眼插座。嚴禁將自制接地線連接到燃?xì)夤艿溃悦獍l(fā)生嚴重火災事故。為了確保家庭的絕對安全，抽油煙機的出風口也應使用三個眼窩，并且不應輕視保護接地孔。
10.廁所通常用于洗澡和洗澡，很容易被淋濕。不適合安裝普通插座。應選擇防水開關以確保人身安全。
11.安裝開關時，隱藏式開關應距離地面1.2m-1.4m，距離水平框架150mm-200mm。
以上是安裝插座開關時的注意事項。雖然小型家用開關插座具有非常大的功能，但其安裝質量也非常高。SideXiao建議在安裝之前，你應該了解一些關于安裝插座開關的信息，然后監督安裝主人的工作，以確保家用插座開關的安裝質量。
電腦開關接線怎么接啊? 我的是科腦的主板!
你首先找到電腦前面的開關的兩根線 然后在主板的銅針上用螺絲刀一個一個試
電腦開關怎么接線
主機電源線,顯示器電源線,顯示器和主機連接線大致就這么幾條

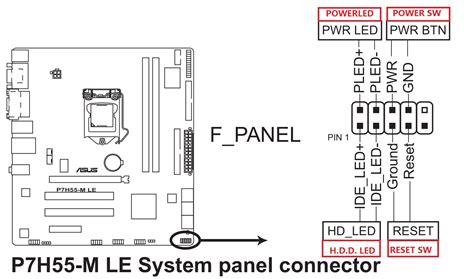

如圖臺式電腦主板電源開關及指示燈等如何接線?有8個孔14個針如何接?求解!
顏色相同的為一組.主板磨損嚴重上看不出具體跳線位置,只有看出右上HD表示硬盤讀寫指示燈其余你可以一個個試,插反不會燒壞而且主板上已經標出了左邊 – 是負極.右邊 +是 正極左圖跳線具體功能如下:POWER SW 開機,關機RESET SW 重啟(冷啟動)HDD LED 硬盤讀寫指示燈P LED 通電指示燈,電腦開機通電后長亮
電腦機箱電源線和主板怎么連接？
1. 安裝 POWER LED 電源指示燈的接線只有l(wèi)、3位，l線通常為綠色，在主板上接頭通常標為“POWER LED”。連接時注意綠線對應第1針。當它連接好后，電腦一打開，電源指示燈就一直亮著，表示電源已經打開了。 2. 安裝RESET SW Reset連接線有兩芯接頭，連接機箱的“Reset”按鈕，它接到主板的“Reset”插針上，并且此接頭無方向性，只需短路即可進行“重啟”動作。 主板上“Reset”針的作用是這樣的：當它們短路時，電腦就會重新啟動。“Reset”按鈕是一個開關，按下時產生短路，松開時又恢復開路，瞬間的短路就可以使電腦重新啟動。偶爾會有這樣的情況，當您按下“Reset”按鈕并且松開，但它并沒有彈起來，一旦保持著短路狀態，電腦就會不停地重新啟動。 3. 安裝SPEAKER 這是 PC喇叭的 4芯接頭，如圖11.43所示。實際上只有l(wèi)、4兩根線，回線通常為紅色，它主要接在主板的“SPEAKER”插針上，這在主板上有標記。在連接時注意紅線對應“1”的位置，但該接頭具有方向性，必需按照正負連接才可以。 圖11.43 安裝SPEAKER連線 4. 安裝硬盤指示燈線 在主板上這樣的接頭通常標著“IDE LED”或“H.D.D LED”字樣，硬盤指示燈為兩芯接頭，一線為紅色，另一線為白色，一般紅色(深顏色)表示為正，白色表示為負。在連接時要紅線對應第 1針上。 注意：這條線接好后，當電腦在讀寫硬盤時，機箱上的硬盤指示燈會亮，但這個指示燈可能只對IDE硬盤起作用，對SCSI硬盤將不起作用。 5. 安裝PWR SW ATX結構的機箱上有一個總電源的開關接線，是一個兩芯的接頭，它和Reset接頭一樣，按下時就短路，松開時就開路，按一下電腦的總電源就開通了，再按一下就關閉。 但是你還可以在BIOS里設置為關機時必須按電源開關四秒鐘以上才能關機，或者根本就不能靠開關來關機，而只能靠軟件來關機。 從面板引入機箱中的連接線中找到標有“PWR SW”字樣的接頭(有的主板則標“S/B SW”等)，這便是電源的連線了，然后在主板信號插針中，找到標有“PWRBT(或PW2，因主板不同而異)”字樣的插針，然后對應插好就可以了。
電腦主板與機箱的接線
檢查你的 各處連接線 處理器輔助供電線 4pin 或者 6pin 線插好 主板24pin 口 這個你肯定插好了 (我啰嗦了) 然后 ON/OFF 是開關的意思 短接這兩個針腳 就可以開機 可以用螺絲刀試試 pow-led 是 電源指示燈 有窄線 和寬線之分 標注了 + 的是正極 沒有標注的是 負極 spk 是機箱報警喇叭 中間兩個是空 最左 和最右 是有用的線 HLED 是 硬盤狀態指示燈 硬盤讀寫時 會閃亮 RST 是復位按鍵接口
電腦開關和主板的接法
主板上是有標示的,你要看看清楚,是不是被什么粘紙蓋住了或被什么東西擋住了,HDD是硬盤燈,RES是重啟鍵,POSW是開關鍵還有一個就是電源燈了,硬盤和電源燈的正負極不要插反,如果開機那個燈沒亮的話就是你的線接反了!
電腦電源線出來怎么接主板和開關，求圖
電源線接主板你插不錯，因?yàn)椴邋e口你插不上去！
主板插線，需要看主板的陣腳定義，主板不同插法不同！最好看主板上的針腳定義或找說明書瞧瞧。
一般主板上字母是這樣的：
開關：POWER SW 、POWER、POWER SWITCH、POWER SETUP、PWR
重啟開關：RESET SW 、RESET、Reset Swicth、Reset Setup、RST
電源指示燈：POWER LED、PLED、PWR LED、SYS LED
硬盤狀態指示燈：HDD LED 、HD LED
報警喇叭：SPEAKER 、SPK （可不插，一般現在喇叭都焊在主板上）
注：開關Power SW和重啟開關是不分正負極的，指示燈需要區分正負極，如燈不亮就反插一下。
臺式電腦開機鍵里面的線與主板怎么接
一、主板一般有四組開關 指示線，POWER SW電源開關。POWER LED電源指示燈。RESET SW重啟開關。H.D.D LED鍵盤狀態指示燈。連接時注意正+負-極，通常會以彩色線如紅.綠.黃等代表正極，白.黑代表負極，注意區分。信號線連接主板要看說明書連接，不同的主板連接方法不同。
二、接線方法
1、常用的9針開機線接法
2、常用的20針開機線接法
擴展資料
選購原則
電腦的主板對電腦的性能來說，影響是很重大的。曾經有人將主板比喻成建筑物的地基，其質量決定了建筑物堅固耐用與否；也有人形象地將主板比作高架橋，其好壞關系著交通的暢通力與流速。
1、工作穩定，兼容性好。
2、功能完善，擴充力強。
3、使用方便，可以在BIOS中對盡量多參數進行調整。
4、廠商有更新及時、內容豐富的網站，維修方便快捷。
5、價格相對便宜，即性價比高。
參考資料 搜狗百科 主板
主板插針分布如圖所示,請問主機開關線怎么接
機箱上接線插頭在主板上都有標注的,好好找找對應的插口接上就行了.這也不需要高技術,多試一下,就算插錯了也沒關系,只要USB插口不插錯都不會燒壞主板元件.
