電腦主板怎樣插接
USB 、IDE、SATA 錯了都插補進去 你主要錯在了 機箱面板的連接線上 你看看主板標示 和 面板線的字母標示~對號入座就可以了~
第一次裝主機要怎么插線?
主板的插針上也都標,插上就好了, 對者英文插就行了,但是主版上的英文都會是縮寫. POWER SW 電源. RESET SW 從啟.
電腦主板上五條線路如何連接?圖解
上面有字,可以看到,看不到的話用放大鏡看,機箱前面板的線上也有字,字相同的接在一起,這就是開關線兩根,復位線兩根,接在四根柱子一邊,硬盤燈兩根(有正負),開關燈(有正負)接在5根柱子這邊,最右邊多出的一個柱子不接任何線.
電腦主板的安裝方法

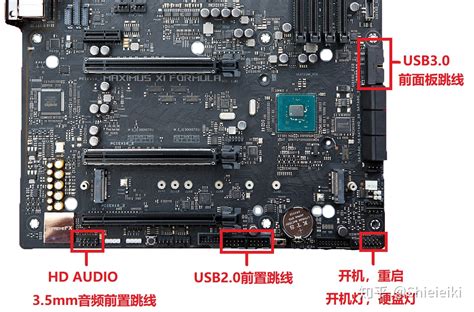

1 安裝CPU2 安裝內存3 安裝CPU散熱器4 安裝電源上的主板供電,CPU供電5 安裝前面板功能跳線(開機,重啟,HDD燈,通電指示燈)6 安裝 前置USB和前置音頻7 安裝M.2硬盤,SATA 硬盤線一端接到主板SATA接口8 保持裝好的狀態放入機箱,固定螺絲9 連接SATA數據線另一頭到SATA硬盤接口上,同時連接SATA供電線10 安裝顯卡到主板顯卡插槽,有外置輔助供電的把它接上
電腦機箱上的面板線怎樣連
安裝機箱面板連接線,不求人??！
http://www.seaqd.com/dispbbs.asp?boardid=32&ID=2080
主板連接機箱的連線插座一般都在主板左下端靠近邊緣的位置，一般是雙行直列插針，一共有10組左右，外觀就是這個樣子的。當然少數主板采用的是單行直列插針，設計擺放的位置也不同，所以僅供您來參考。
在主板說明書中，都會有詳細的連接方法介紹，其中會說明哪一根針代表的是哪一種信號，如果您沒有說明書也不要緊，因?yàn)槎鄶?shù)主板商都會將每個針的作用印在主板上，我們查看一下右圖就可以看到相應的指示。只要您細心觀察就可以通過這些提示來正確的安裝好各種連接線。
電源開關：PWR SW：
電源開關是激發ATX電源箱向主板及其它各設備供電的信號，電源開關在主板上的插針提示一般是PWR SW或PWR BT，在連接這條線的時候您只要先從機箱面板連線上找到標有PWR SW或PWR BT的插頭，e68a84e79fa5e9819331333231616664然后插在主板上的這個插針上就可以，電源開關需要兩根插針，不需要注意插接的正反。
復位按鈕：RESET：
這個功能是用于重新啟動計算機功能的，在主板上一般標注RESET或RST，復位按鈕需要兩根插針，連接的時候也不需要注意接的正反。
電源指示燈：PW LED：
電源指示燈可以表示目前主板是否加電工作，這是比較重要的指示燈，電源指示燈在主板上一般標注P LED，電源指示燈需要兩根插針，但插頭一般采用獨立式的單針插頭，這是因?yàn)椴煌闹靼?，插接電源指示燈的針距是不同的，有些是并列插，有些?－3針，有些則插1－4針，所以這個接頭一般都分離成獨立的。電源指示燈由于采用的是發光二極管，所以連接是有方向性的，一般電源指示燈的連線是綠白或橙白兩種顏色，我們需要將綠色或橙色連接在主板上標有P LED＋插針上，然后將白線連接在P LED－上，就可以了。
硬盤指示燈：HDD LED：
硬盤指示燈可以標明硬盤的工作狀態，也是同樣重要，硬盤指示燈需要兩個插針，有方向性，一般硬盤指示燈插頭由紅白兩色或橙白兩色組成，我們要將紅色或橙色接在HDD LED＋插針上，再將白色的方向接在HDD LED－插針上，就可以了，接反時指示燈是不會亮的。
揚聲器：SPEAKER：
揚聲器是主機箱上的一個小喇叭，可以提供一些錯誤信號的發聲工作，作也也不可小看，揚聲器多使用紅黑兩色插線，插頭多為四針，我們在主板上找到SPEAK插座就可以插接了，SPEAK理論上是區分正負級的，紅色插正級，黑色插負極，但實際上接反也沒有太大關系。
前置USB：FR USB：
現在不少主板都提供了USB3和USB4連接器，如果您的機箱有前置USB接口就可以進行連接。USB插頭為了兼顧各種主板，所以多數做為8針分離式插頭，可以隨意調換位置，所以我們就可以按照主板上USB擴展器的接序來連接線。在主板上前置USB的標注多為FR USB、FRONT USB或USB 3／4。
USB多為兩個一組，其中一個連接器分為四個接頭，作用是＋5V、GND、V＋、V－，我們只要按照相應的順序接好就可以了。
電腦主板接線
USB 從面版邊數:黑綠白紅 電源 1. 安裝 POWER LED 電源指示燈的接線只有l(wèi)、3位，l線通常為綠色，在主板上接頭通常標為“POWER LED”。連接時注意綠線對應第1針。當它連接好后，電腦一打開，電源指示燈就一直亮著，表示電源已經打開了。 2. 安裝RESET SW Reset連接線有兩芯接頭，連接機箱的“Reset”按鈕，它接到主板的“Reset”插針上，并且此接頭無方向性，只需短路即可進行“重啟”動作。 主板上“Reset”針的作用是這樣的：當它們短路時，電腦就會重新啟動?！癛eset”按鈕是一個開關，按下時產生短路，松開時又恢復開路，瞬間的短路就可以使電腦重新啟動。偶爾會有這樣的情況，當您按下“Reset”按鈕并且松開，但它并沒有彈起來，一旦保持著短路狀態，電腦就會不停地重新啟動。 3. 安裝SPEAKER 這是 PC喇叭的 4芯接頭，如圖11.43所示。實際上只有l(wèi)、4兩根線，回線通常為紅色，它主要接在主板的“SPEAKER”插針上，這在主板上有標記。在連接時注意紅線對應“1”的位置，但該接頭具有方向性，必需按照正負連接才可以。 圖11.43 安裝SPEAKER連線 4. 安裝硬盤指示燈線 在主板上這樣的接頭通常標著“IDE LED”或“H.D.D LED”字樣，硬盤指示燈為兩芯接頭，一線為紅色，另一線為白色，一般紅色(深顏色)表示為正，白色表示為負。在連接時要紅線對應第 1針上。 注意：這條線接好后，當電腦在讀寫硬盤時，機箱上的硬盤指示燈會亮，但這個指示燈可能只對IDE硬盤起作用，對SCSI硬盤將不起作用。 5. 安裝PWR SW ATX結構的機箱上有一個總電源的開關接線，是一個兩芯的接頭，它和Reset接頭一樣，按下時就短路，松開時就開路，按一下電腦的總電源就開通了，再按一下就關閉。 但是你還可以在BIOS里設置為關機時必須按電源開關四秒鐘以上才能關機，或者根本就不能靠開關來關機，而只能靠軟件來關機。 從面板引入機箱中的連接線中找到標有“PWR SW”字樣的接頭(有的主板則標“S/B SW”等)，這便是電源的連線了，然后在主板信號插針中，找到標有“PWRBT(或PW2，因主板不同而異)”字樣的插針，然后對應插好就可以了。 提示：插針的位置如果在主板上標記不清，最好參看主板的說明書。
對應著說明書
誰能給個電腦主板接線圖
幾個大件應當都有對應的防呆口,CPU注意散熱器的安裝,主要是機箱前面板的幾根線,像USB、重啟等,每一個主板都不大1樣,安裝老主板時最好先下載個說明書看看.
電腦主板機箱接線圖
pw是電源開關,沒有正負 reset是重起,沒有正負 HDD是硬盤動作指示燈,有正負,接反了不亮,調過來接即可 PWLED是電源指示燈,一般為綠色和白色,有正負,接反了不亮, SPEAK是喇叭,有正負,接反了不報警, 主板上每個連接插針的地方都有字母,對照安裝即可,如果沒有字母,在旁邊指定有示意圖. 機箱的連線一般顏色較深的為正極,淺的為負極 前置USB連線線序?yàn)榧t白綠黑,主板上接口為9針,插到上面四針一組的,下面五針前四針和上面一樣,最后一針為空. 這東西沒有圖解,裝的次數多了,就知道了
電腦主板上的線是怎么插的有沒有教程?
電源上的口都是有數量的區別的,即“Xpin”,對應的插口也是X個孔,所以不會插錯的,很容易識別.插錯了也就是硬件部運行,不會損壞 不會損壞的,每個口的每個孔都有固定的功能,入電和回電插在一起當然不能導電,就是這個道理
怎么安裝電腦主板的電源線和其他數據線?
這些接口形狀都不同,一般都不會搞錯.注意接口的方向.主板硬盤接口SATA(老式的硬盤是IDE),數據線一頭接在主板上另一頭接在硬盤上.主機電源的24針(老式的24針)接口接在主板電源接口,還有個12V4針電源接口(有些板子是4+4口),SATA(IDE)電源線連接到硬盤的電源接口.在連接前先分清不同的接口和形狀.對準了再插上,不要插反.
