電腦電源開關對應的挑線上的標識是

PW SW:電源開關 RST:復位鍵 HDDLED:硬盤指示燈 PWLED:電源指示燈

三相電源開關輸入和輸出的標志是什么?

將開關向上放正,字朝上,上面就是輸入,下面接線柱就是輸出,從左至右是ABCN,如果只是三只接線柱的n不接

主板上開關的標識有哪些

1.電源開關連接線 連接電源開關連接線時，先從機箱面板連線上找到標有“power sw”的兩針插頭，分別是白棕兩種顏色，然后插在主板上標有“ pwr sw”或是“PWR”字樣的插針上就可以了。

2.復位開關連接線 用來熱啟動計算機用的。連接時，先找到標有“RESET SW”的兩針插頭，分別是白藍兩種顏色，然后插在主板上標有“Reset sw”或是“RSR”字樣的插針上就可以了。

3.電源指示燈連接線 先找到標有“Power LED”的三針插頭，中間一根線空兩缺，兩端分別是白綠兩種顏色，然后將它插在主板上標有“PWR LED”或是“P LED”字樣的插針上。 提醒：電源開關連接線和復位開關連接線兩處在插入時可以不用注意插接的正反問題，怎么插都可以。但由于電源指示燈邊接線是采用發光二級管來顯示作息的，所以連接是有方向性的。有些主板上會標示“P LED+”和“P LED-”字樣，我們只要將綠色的一端對應連接在P LED+插針上，白線連接在P LED-插針上。

4.硬盤指示燈連接線 先找到標有“H.D.D.LED”的兩頭插頭，連線分別是白紅兩種顏色，將它插在主板上標有“HDD LED”或“IED LED”字樣的插針上。插時要注意方向性。一般主板會標有“HDD LED+”、“HDD LED-”，將紅色一端對應連接在HDD LED+插針上，白色插在標有“HDD LED-”插針上。

5.揚聲器連接線 先找到“SPEAKER”的四針插頭，中間兩根線空缺，兩端分別是紅黑兩種顏色，將它插在主板上標有“SPEAKER”或是“SPK”字樣的插針上。紅色插正極，黑色插負極。但事實證明這兩根線也是不分正負極的。

怎么識別電腦主板上的電源開關,重啟開關等

普通的板子 一般是 reset hdd power hdd + – 對應的插就對了 2個小的是有顏色的在外面 reset 這是在5根針 且靠近機箱面板的一頭 ““““`+ power- – reset “““`- – hdd+ – – “““`- -hdd led 補充下 一般在主板的右上腳 華碩的板子和其他板子石不一樣的 跳線是白色的

電源圖標是開還是I

以電腦主機電源圖標為例: 所有電器電源開關圖標都是由0和1兩個數字(采用二進制數字表示)構成.電腦主機開和關都是一個按鍵故兩個數字組合到一起了,某些電源開關是兩個開關,上面分別標示0和1的圖案. 其中:0代表電源斷開,1代表電源接通.

o和-那個是開關，向上是開還是關

I是打開，O是關閉。開關也有其他的符號表示，也就是ON和OFF，其中符號OFF是關閉，ON是打開。

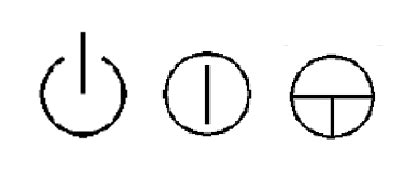

電源開關符號的意義：

“I”位置表示數字“1”，是開的意思，相當于電平信號通。

“O”位置表示數字“0”，是關的意思，相當于電平信號斷。

“I”、“O”一般是標在船型（翹板）開關的按鈕兩端，更科學的設計是在開關的安裝位置“I”端標識“ON”字樣，在“O”端標識“OFF”字樣。

擴展資料：

電源開關符號的工作原理：

開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。

開關電源的工作過程相當容易理解，在線性電源中，讓功率晶體管工作在線性模式，與線性電源不同的是，PWM開關電源是讓功率晶體管工作在導通和關斷的狀態。

在這兩種狀態中，加在功率晶體管上的伏安乘積是很小的（在導通時，電壓低，電流大；關斷時，電壓高，電流?。┕β势骷系姆渤朔e就是功率半導體器件上所產生的損耗。

與線性電源相比，PWM開關電源更為有效的工作過程是通過“斬波”，即把輸入的直流電壓斬成幅值等于輸入電壓幅值的脈沖電壓來實現的。

直流穩壓開關電源銘牌含義

1.0A很簡單 就是24V工作時候 額定最大1.0安 如果你電阻小 超過1.0A一點的話 電源能工作 但是超載了 如果阻值太小 電源會被燒的 對于保護好的電源 如果電流太大 比如2A時候 他就自己斷電了

家用燈開關上有標志(一般有條橫線)的那端是開還是關

那個橫線一般是帶夜光功能的,方便人夜晚起來在黑暗情況下找到開關,一般開關的橫線在面板上方,那端按下去是關,下邊按下去是開
