選擇斷路器時，主要考慮斷路器的哪些主要參數
斷路器是配電系統中主要的保護電器之一，也是功能最完善的保護電器，其主要作用是作為短路、過載、接地故障、失壓以及欠電壓保護。根據不同需要，斷路器可配備不同的繼電器或脫扣器。脫扣器是斷路器總體的一個組成部分，而繼電器，則通過與斷路器操作機構相連的欠電壓脫扣器、分勵脫器來控制斷路器。低壓斷路器一般由脫扣器來完成其保護功能。
標明低壓斷路器電流特性的參數很多，容易混淆不清。在設計文件中，常常在標明斷路器的電流值時，不說明電流值的意義，給定貨造成混亂。要完整準確的選擇斷路器，清楚地標定斷路器的各個電流參數是必要的。
1 斷路器的額定電流參數
國標《低壓開關設備和控制設備 低壓斷路器》gbl4048.2—94(等效采用iec947—2)對斷路器的額定電流使用兩個概念，斷路器的額定電流1n和斷路器殼架等級額定電流1nm，并給出如下定義：
——斷路器的額定電流1n，是指脫扣器能長期通過的電流，也就是脫扣器額定電流。對帶可調式脫扣器的斷路器則為脫扣器可長期通過的最大電流。
——斷路器殼架等級額定電流lnm，用基本幾何尺寸相同和結構相似的框架或塑料外殼中所裝的最大脫扣器額定電流表示。
國標gbl4048.2—94中對斷路器額定電流的定義與我們通常所說的概念有些不同。當我們提及“斷路器額定電流”這一概念時，通常是指“斷路器殼架等級額定電流”而不是“脫扣器額定電流”。例如當我們選擇一只dz20y—100／3300—80a型斷路器時，通常我們簡單地說其額定電流為 100a，脫扣器的額定電流為80a。多數低壓斷路器供應商所提供的產品資料中，也一般不提“斷路器殼架等級額定電流”這一復雜的說法，而只給出“斷路器額定電流”這一參數，其實就是“斷路器額定電流”作為“斷路器殼架等級額定電流”的一種簡稱，似乎較為合適。也許標準中對額定電流的定義與平時使用的不一致是導致混亂的原因之一。
“斷路器殼架等級額定電流”是標明斷路器的框架通流能力的參數，主要由主觸頭的通流能力決定，它也決定了所能安裝的脫扣器的最大額定電流值。在選擇斷路器時，此參數是不可缺少的。
2 過電流脫扣器的電流參數
斷路器的脫扣器型式有過電流脫扣器、欠電壓脫扣器、分勵脫扣器等。過電流脫扣器還可分為過載脫扣器和短路(電磁)脫扣器，并有長延時、短延時、瞬時之分。過電流脫扣器最為常用。
過電流脫扣器其動作電流整定值可以是固定的或是可調的，調節時通常利用旋鈕或是調節杠桿。電磁式過流脫扣器既可以是固定的，也可以是可調的，而電子式過流脫扣器通常總是可調的。
過電流脫扣器按安裝方式又可分為固定安裝式或模塊化安裝式。固定安裝式脫扣器和斷路器殼體加工為一體，一旦出廠，其脫扣器額定電流不可調節，如dz20型；而模塊化安裝式脫扣作為斷路器的一個安裝模塊，可隨時調換，靈活性很強，如merlingerin公司的ns型。
標明過電流脫扣器的電流有以下幾個參數：
——脫扣器額定電流1n，指脫扣器能長期通過的最大電流。
——長延時過載脫扣器動作電流整定值ir，固定式脫扣器其1r=in，可調式脫扣器其ir為脫扣器額定電流1n的倍數，如1r=0.4～1×1n。
——短延時電磁脫扣器動作電流整定值im，為過載脫扣器動作電流整定值ir的倍數，倍數固定或可調，如im=2～10×ir。對不可調式可在其中選擇一適當的整定值。
——瞬時電磁脫扣器動作電流額定值im′，為脫扣器額定電流in的倍數，倍數固定或可調，如im′=1.5～11×in。對不可調式可在其中選擇一適當的整定值。
3 斷路器的短路特性電流參數
3.1 額定短路分斷能力icn
斷路器的額定短路分斷能力icn應采用icu、ics表示，在具體產品標準中確定。
3.2 額定極限短路分斷能力icu
額定極限短路分斷能力icu是斷路器規定的試驗電壓及其它規定條件下的極限短路分斷電流之值，它可以用預期短路電流表示。要按規定的試驗程序o—t—co動作之后，不考慮斷路器繼續承載它的額定電流。
o—表示分斷操作；
co—表示接通操作后緊接著分斷操作；
t—表示兩個相繼操作之間的時間間隔，一般不小于3min。
3.3 額定運行短路分斷能力ics
額定運行短路分斷能力ics是指斷路器在規定的試驗電壓及其它規定條件下的一種比額定極限短路分斷電流小的分斷電流值，ics是icu的一個百分數。在按規定的試驗程序o—t—co—t—co動作之后，斷路器應有繼續承載它的額定電流的能力。
對于額定短路分斷能力大于1500a的小型斷路器，國標《家用及類似場所用斷路器》gbl0963(等效采用iecb98)規定應進行額定極限短路分斷能力icu和額定運行短路分斷能力ics試驗。當icu≤6000a時，icu=ics，故只需作ics試驗。所以標明短路分斷能力為4500a、 6000a的小型斷路器，其icu=ics=icn，故一般只提及其額定短路分斷能力icn值。
3.4 額定短時耐受電流icw
額定短時耐受電流icw是指斷路器在規定的試驗條件下短時間承受的電流值。對于交流，此電流值是預期短路電流的周期分量有效值，與額定短時耐受電流有關的時間至少為0.05s。
4 標定斷路器的電流參數
斷路器的短路電流參數icu、ics、icw在選定斷路器時需考慮，斷路器型號和殼架等級額定電流inm選定后就已確定，故不需另外標明；而斷路器的額定電流參數和所選脫扣器的電流參數需根據實際情況標明清楚。

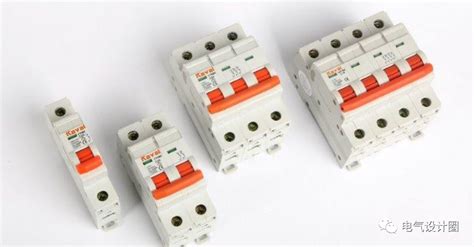

4.1 小型斷路器mcb(miniature circuitbreaker)
對于將塑殼和過電流脫扣器加工為一體的小型斷路器mcb而言，如merlingerin公司的c45n系列、abb公司的s230系列、奇勝公司的e4cb系列、國產dzxl9系列等，一般產品資料中只提供“斷路器額定電流”一個值，此參數具有斷路器殼架等級額定電流inm、脫扣器額定電流in、長延時過載脫器動作電流整定值ir三重含義，也即inm=in=ir，而瞬時電磁脫扣器動作電流額定值im′一般為固定值。因此在選擇小型斷路器時，只需給出一個電流值即可，不會產生歧義。
4.2 塑殼式斷路器mccb(mouldedcasecircult—breaker)
塑殼式斷路器產品種類繁多，標定其電流比較復雜。如國產dz20系列、abb公司的sacemodul系列、merlingerin公司的compactns系列均為常用的塑殼式斷路器。
當斷路器配裝固定式的過流脫扣器時，脫扣器額定電流in和長延時過載脫扣器動作電流整定值ir相同，即in=ir，如dz20系列、tc系列、h 系列斷路器屬此種情況。此時需要標定兩個電流值，斷路器殼架等級額定電流inm、脫扣器額定電流in(或長延時過載脫扣器動作電流整定值ir)。瞬時脫扣器動作電流整定值im′為固定值，一般不需標明。
當斷路器配裝可調模塊式的過流脫扣器時，脫扣器的各個電流均需明確標定，首先標明斷路器殼架等級額定電流inm，然后標明所選擇的脫扣器型號和脫扣器的各個電流整定值。如當選擇merlingerin公司的compactns系列斷路器時，需給出如下完整參數。
nsl00h型，imm=100a，配str22se—40a型電子脫扣器，in=40a，ir=0.8in(32a)，im=5ir
(160a)，im′≤11in(固定值)。
4.3 框架式斷路器acb(aircircuitbreaker)
框架式斷路器功能完善，多配裝可調模塊式過流脫扣器，如較me、dwl5、dwxl5型、merlingerin公司的masterpact系列、abb公司的asce－megamax－f系列等。標注電流參數時，首先標明斷路器殼架等級額定電流inm，然后標明選擇脫扣器和脫扣器的各個電流整定值。
選用熔斷器時,必須使熔斷器的額定電壓()或()線路的額定電壓
選用熔斷器時,必須使熔斷器的額定電壓(大于)或(等于)線路的額定電壓
如何選擇斷路器
1、一般選用原則
(1)根據用途選擇斷路器的型式及極數；
根據最大工作電流選擇斷路器的額定電流；根據需要選擇脫扣器的類型、附件的種類和規格。具體要求是：
①斷路器的額定工作電壓≥線路額定電壓；
②斷路器的額定短路通斷能力≥線路計算負載電流；
③斷路器的額定短路通斷能力≥線路中可能出現的最大短路電流（一般按有效值計算）；
④線路末端單相對地短路電流≥1.25倍斷路器瞬時（或短延時）脫扣整定電流；
⑤斷路器欠壓脫扣器額定電壓等于線路額定電壓；
⑥斷路器的分勵脫扣器額定電壓等于控制電源電壓；
⑦電動傳動機構的額定工作電壓等于控制電源電壓；
⑧斷路器用于照明電路時，電磁脫扣器的瞬時整定電流一般取負載電流的6倍。
(2)采取斷路器作為單臺電動機的短路保護時，瞬時脫扣器的整定電流為電動機啟動電流的1.35倍（DW系列斷路器）或1.7倍（DZ系列斷路器）。
(3)采用斷路器作為多臺電動機的短路保護時，瞬時脫扣器的整定電流為1.3倍最大一臺電動機的啟動電流再加上其余電動機的工作電流。
(4)采用斷路器作為配電變壓器低壓側總開關時，其分斷能力應大于變壓器低壓側的短路電流值，脫扣器的額定電流不應小于變壓器的額定電流，短路保護的整定電流一般為變壓器額定電流的6-10倍；過載保護的的整定電流等于變壓器的額定電流。
(5)初步選定斷路器的類型和等級后，還要與上、下級開關的保護特性進行配合，以免越級跳閘，擴大事故范圍。
2、電動機保護用斷路器的選用
電動機保護用斷路器可分為兩類：
一類是指斷路器只作保護而不負擔正常操作；另一類是指斷路器需兼作保護和不頻繁操作之用。后一類情況需考慮操作條件和電壽命。電動機保護用斷路器的選用原則為：
(1) 長延時電流整定值等于電動機額定電流。
(2) 瞬時整定電流：對保護籠型電動機的斷路器，瞬時整定電流等于（8-15）倍電動機額定電流，取決于被保護電動機的型號、容量和啟動條件；對于保護繞線轉子電動機的斷路器，瞬時整定電流等于（3-6）倍電動機額定電流，取決于被保護繞線轉子電動機的型號、容量和啟動條件。
(3) 6倍長延時電流整定值的可返回時間大于等于電動機實際啟動時間。按啟動時負載的輕重，可選用可返回時間為1、3、5、8、15S中的某一檔。
3、導線保護斷路器的選用
照明、生活用導線保護斷路器，是指在生活建筑中用來保護配電系統的斷路器，選用時應考慮：
(1) 長延時整定值小于等于線路計算負載電流。(2) 瞬時動作整定值等于（6-20）倍線路計算負載電流
根據什么選擇斷路器型號規格?
1 斷路器額定電壓應負荷回路要求;2 斷路器額定電流應大于回路電流;3 斷路器額定開斷電流應大于回路最大短路電流;4 斷路器動穩定電流應大于回路最大短路電流的峰值電流;5 斷路器熱穩定穩定電流(I.S)應大于回路短路電流作用時間(I.S);6 斷路器的操作機構應當滿足回路使用的要求.
在選擇斷路器時應考慮哪些參數的要求?
斷路器的額定電流,額定電壓,脫扣曲線,脫扣時間,分斷能力等等,具體請參考:https://wenku.baidu.com/view/5e84cb6204a1b0717ed5dd00.html
家用斷路器如何選擇？選擇斷路器有什么原則
原發布者:denliangjun
斷路器的選擇原則1、一般選用原則(1)根據用途選擇斷路器的型式及極數；根據最大工作電流選擇斷路器的額定電流；根據需要選擇脫扣器的類型、附件的種類和規格。具體要求是：①斷路器的額定工作電壓≥線路額定電壓；②斷路器的額定短路通斷能力≥線路計算負載電流；③斷路器的額定短路通斷能力≥線路中可能出現的最大短路電流（一般按有效值計算）；④線路末端單相對地短路電流≥1.25倍斷路器瞬時（或短延時）脫扣整定電流；⑤斷路器欠壓脫扣器額定電壓等于線路額定電壓；⑥斷路器的分勵脫扣器額定電壓等于控制電源電壓；⑦電動傳動機構的額定工作電壓等于控制電源電壓；⑧斷路器用于照明電路時，電磁脫扣器的瞬時整定電流一般取負載電流的6倍。(2)采取斷路器作為單臺電動機的短路保護時，瞬時脫扣器的整定電流為電動機啟動電流的1.35倍（DW系列斷路器）或1.7倍（DZ系列斷路器）。(3)采用斷路器作為多臺電動機的短路保護時，瞬時脫扣器的整定電流為1.3倍最大一臺電動機的啟動電流再加上其余電動機的工作電流。(4)采用斷路器作為配電變壓器低壓側總開關時，其分斷能力應大于變壓器低壓側的短路電流值，脫扣器的額定電流不應小于變壓器的額定電流，短路保護的整定電流一般為變壓器額定電流的6-10倍；過載保護的的整定電流等于變壓器的額定電流。(5)初步選定斷路器的類型和等級后，還要與上、下級開關的保護特性進行配合，以免越級跳閘，擴大事故范圍。2、電動機保護用斷路器的
計算變壓器短路電流有何用?為什么選用斷路器時,斷路器的額定電流要大于變壓器額定電流?
計算短路電流用來選擇校驗一次設備的動熱穩定和校驗繼電保護的靈敏度.如選擇斷路器的開斷電流要大于變壓器的短路電流. 斷路器的額定電流是斷路器允許長時間通過的最大電流值.要保證變壓器在滿負荷狀態下的工作,斷路器額定電流一定要大于變壓器額定電流.否則開關會卡脖子,變壓器還沒有滿載,開過就會發熱超過允許值而不能運行了.
斷路器怎么選型
斷路器的選型方法
1、根據負荷的類型：主要分為配電系統及電動機保護用。
2、根據負荷的容量：選擇斷路器額定電流大于負荷工作電流。
3、根據短路電流選擇：斷路器額定運行短路分斷能力大于線路預期短路電流值。斷路器的短路分斷能力決定了斷路器的可靠性，但在保證線路安全性的情況，不必一味追求高分斷性，以造成浪費。
斷路器的選型注意事項
1、分斷能力的不同
斷路器分斷能力有兩個重要指標：額定運行短路分斷能力Ics（按規定的實驗程序所規定的條件，包括斷路器繼續承載其額定電流能力的分斷能力）和額定極限短路分斷能力Icu（按規定的實驗程序所規定的條件，包括斷路器繼續承載其額定電流能力的分斷能力）。兩者的區別在于額定極限短路分斷能力是指斷路器在分斷了出線端三相短路電流后還可以再運行并再分斷這一短路電流一次，至于以后是否能正常接通和分斷，不予以保證。而額定運行短路分斷能力則需在以上情況下仍能多次正常分斷。
2、斷路器間的配合使用
單一斷路器的選擇直接影響整體配件線路及導線截面的選擇。需根據系統的整體組成選擇斷路器。以做到線路任一點產生故障可由相鄰上一級斷路器消除故障。
