斷路器和漏電開關如何接線實物圖
斷路器和漏電開關接線實物圖: http://www.schneider-electric.cn/sites/china/cn/products-services/electrical-distribution/products-offer/function-presentation.page?p_function_id=5012

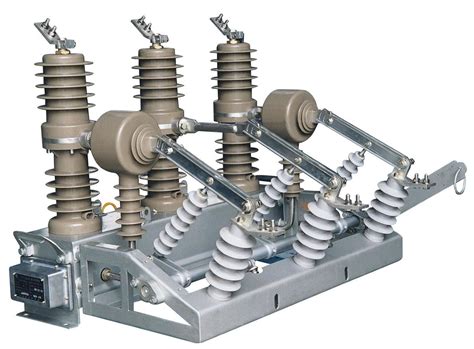

“柱式斷路器”和“罐式斷路器” 有什么區別啊？有圖片提供嗎？
“柱式斷路器”和“罐式斷路器” 都是高壓斷路器。它們的根本區別是斷路器的外殼不同。 柱式斷路器的外殼是絕緣材料，多是絕緣陶瓷，所以柱式斷路器被定義為絕緣外殼式斷路器。定義：以有機或無機絕緣材料作為滅弧室外殼且對地絕緣的六氟化硫斷路器，如通常所稱的瓷套支柱式和/或絕緣筒式斷路器。 罐式斷路器的外殼是金屬材料，多是鋼材，所以罐式斷路器被定義為金屬外殼式。定義：以金屬作為外殼并直接接地的六氟化硫斷路器，如通常所稱的罐式和/或封閉式斷路器。 定義中都提到了六氟化硫，兩種斷路器都是以六氟化硫（SF6）氣體作為內絕緣和滅弧介質。而過去都是用油斷路器。無油化開關設備以其諸多優點，而使其使用量和市場占有率在迅速增加。目前，高壓、超高壓斷路器主要向SF6斷路器方向調整和發展，126kV真空斷路器也將有所需求；40.5kVSF6開關和真空開關將并駕齊驅向前發展，又以真空開關占優勢；12kV產品將主要是向真空方向發展，這些是今后市場發展的主流。目前，雖然還有少數用戶仍在使用多油、少油開關，但今后必將完全實現無油化。
什么是手車式斷路器,最好有圖
真空斷路器中的分類,有手車和固定斷路器之分.手車和固定只多了一個底盤車和觸頭.手車式是可以推入的.海拓電氣有限公司有生產手車式真空斷路器,和固定真空斷路器,側裝式這是從安裝方式來說,如果結構來分,有永磁的和固封式的.
斷路器怎么樣看他那些參數啊?如圖片三個各有什么用?還有一個斷路器能用多少家電?里面的參數如何看啊
DZ-63是開關型號 C40[ C63 C20 ] 那是開關能承受額定電流【A】
高分?jǐn)嘈⌒蛿嗦菲骱╇婇_關以及一個獨立斷路器接入家庭要怎么接,斷路器見圖片
你可以拿漏電開關當總電源開關,那C20就等于是送給你了,你可以用它控制某一組電源.上面正負線接入,下面對應位置正負電源出來.出來的火線送到各分線開關.當然其中一組就接到C20的上面咯,受控的火線統一從下面輸出.你也可以把C20當成一個總開關,那就把漏電開關輸出的火線接回C20的上面,下面是總的火線輸出.amp;nbsp;amp;nbsp;
萬能斷路器接線圖
那得看你的斷路器里本身帶不帶線圈,帶的話可以的,但是要兩個線圈的,接法和繼電器的接法一樣的,
求幾個電器的端子圖,如下 熔斷器 刀開關 斷路器 接觸器 熱繼電器 按鈕 這六個的端子圖
你可以參考這個圖,你要的電器元件都有.工作原理分析:點動控制 合上開關QF,三相電源被引入控 制電路,但電動機還不能起動.按下按鈕SF,接觸器KM線圈通電,銜鐵吸 合,常開主觸點接通,電動機定子接入 三相電源起動運轉.松開按鈕SF, 圖5-13 點動控制 接觸器KM線圈斷電,銜鐵松開,常開主觸點斷開,電動機因斷電而停轉.
高壓真空斷路器內部結構圖
1. 絕緣筒 5. 軟連接 9. 絕緣拉桿 13. 四連桿機構 2. 上支架 6.下支架 10. 四連桿機構 14. 分閘電磁鐵 3. 上出線座 7.下出線座 11. 斷路器殼體 15. 合閘凸輪 4. 真空滅弧室 8.碟簧 12. 分閘彈簧
DW1900萬能斷路器接線圖.
DW15-1600~4000斷路器電動操作控制電路及接線端子41-44接線圖.
電工高手看看這個是電路圖,這個是漏電開關,還是短路保護斷路器啊?解析一下這個圖?謝謝!
你好: ——★1、這是一個帶漏電保護功能的空氣開關.具有漏電保護、短路保護、過流保護功能. ——★2、請看附圖所示的說明:
