坩堝是什么意思?
坩堝是用極耐火的材料(如粘土、石墨、瓷土、石英或較難熔化的金屬鐵等)所制的器皿或熔化罐.
坩堝是什么?
瓷制儀器,用來灼燒固體 這圖上最上面一排為坩堝 http://www.edianlu.cn/userfiles/2008101610343531723.jpg
化學(xué)實(shí)驗(yàn)坩堝如何使用
坩堝為1陶瓷深底的碗狀容器.當(dāng)有固體要以大火加熱時(shí),就必須使用坩堝.由于它比玻璃器皿更能承受高溫.坩堝使用時(shí)通常會將坩堝蓋斜放在坩堝上,以避免受熱物跳出,并讓空氣能自由進(jìn)出以進(jìn)行可能的氧化反應(yīng).坩堝因其底部很小,1般需要架在泥3角上才能以火直接加熱.坩堝在鐵3角架上用正放或斜放皆可,視實(shí)驗(yàn)的需求可以自行安置.坩堝加熱后不可立刻將其置于冷的金屬桌面上,以免它因急劇冷卻而破裂.也不可立即放在木質(zhì)桌面上,以免燙壞桌面或是引發(fā)火災(zāi).正確的作法為留置在鐵3角架上自然冷卻,或是放在石棉網(wǎng)上令其漸漸冷卻.坩堝的取用請閱坩堝鉗.
坩堝是啥用的??
化學(xué)試驗(yàn)
坩堝的化學(xué)名稱是什么?
坩堝本來就是化學(xué)名稱.是用來灼燒的.
坩堝與蒸發(fā)皿的用法有什么不同
兩者其實(shí)有不同的,蒸發(fā)皿是用來把溶液中的水分等蒸發(fā)掉的,因此多在較低的溫度下使用,使用溫度應(yīng)該多在400度以下,太高了,會破裂的.而坩堝多用來灼燒固體的,或者高溫加熱一下固體的,因此使用溫度較高,陶瓷的坩堝可以使用到800度左右的溫度,再高就不行了,而石英的坩堝可以使用到過1000度,其實(shí)如果在做實(shí)驗(yàn)的時(shí)候,沒有蒸發(fā)皿的話,用坩堝也是可以勉強(qiáng)代替蒸發(fā)皿的,只是不太好罷了.根據(jù)上述的兩點(diǎn)不同,樓主你應(yīng)該可以在選擇儀器的時(shí)候?qū)烧叻珠_了吧. 需要指出的是,一樓的說法是錯(cuò)誤的,坩堝和蒸發(fā)皿都是可以直接加熱的,只是加熱的最高溫度不同罷了.
什么是古氏坩堝
古氏坩堝,英文名稱是Goochcrucible,它是化學(xué)分析中兼作過濾及稱重沉淀用的一種坩堝.因美國化學(xué)家古奇所創(chuàng)制而得名.由瓷土制成,使用時(shí)先將石棉絨均覆蓋在坩堝的多孔底上(約1-2毫米厚),蓋以多孔瓷板,再地瓷板上均勻覆蓋一層石棉絨,烘干至恒重,即可供沉淀過濾和稱重之用.自玻璃過濾坩堝出現(xiàn)后,這種坩堝則很少應(yīng)用.
坩堝是什么啊,我想化銅用坩堝就行是么
肯定是用坩堝化銅,但坩堝有兩種,一種是石墨坩堝,還有一種是鑄鋼坩堝.要根據(jù)加熱方法選用.
坩堝的分類及其各坩堝的用法是什么？
坩堝，是以結(jié)晶形天然石墨為主體原料，可塑性耐火粘土作粘結(jié)劑，經(jīng)與不同類型熟料配合而制成的主要應(yīng)用于冶煉特種合金鋼、熔化有色金屬及其合金的耐火石墨坩堝。就產(chǎn)品的性能、用途而言，石墨坩堝是耐火材料的一個(gè)組成部分。
坩堝可分為石墨坩堝、粘土坩堝和金屬坩堝三大類。在石墨坩堝中，又有普型石墨坩堝與異型石墨坩堝及高純石墨坩堝三種。各種類型的石墨坩堝，由于性能、用途和使用條件不同，所用的原料、生產(chǎn)方法、工藝技術(shù)和產(chǎn)品型號規(guī)格也都有所區(qū)別。
石墨坩堝的主體原料，是結(jié)晶形天然石墨。故它保持著天然右墨原有的各種理化特性。
即：具有良好的熱導(dǎo)性和耐高溫性，在高溫使用過程中，熱膨脹系數(shù)小，對急熱、急冷具有一定抗應(yīng)變性能。對酸，堿性溶液的抗腐蝕性較強(qiáng)，具有優(yōu)良的化學(xué)穩(wěn)定性。
坩堝的型號規(guī)格較多，在應(yīng)用時(shí)不受生產(chǎn)規(guī)模、批量大小和熔煉物質(zhì)品種的限制，可任意選擇，適用性較強(qiáng)，并可保證被熔煉物質(zhì)的純度。
石墨坩堝，因具有以上優(yōu)良的性能，所以在冶金、鑄造、機(jī)械、化工等工業(yè)部門，被廣泛用于合金工具鋼的冶煉和有色金屬及其合金的熔煉。并有著較好的技術(shù)經(jīng)濟(jì)效果。
坩堝的種類大體分為三大類：第一類煉銅坩堝，其規(guī)格“號”，；第二類為煉銅合金坩堝，特圓形有100個(gè)號，圓形有100個(gè)號，第三種煉鋼用的坩堝，有100個(gè)號。
坩堝規(guī)格（大小），通常是用順序號大小表示的，1號坩堝具有能熔化1000g 黃銅的容積，其重量為180g。坩堝在熔煉不同金屬或合金時(shí)熔化量計(jì)算，可以坩堝的容重規(guī)格號，乘上相應(yīng)金屬和合金系數(shù)。
坩堝的生產(chǎn)原料，可概括為三大類型。一是結(jié)晶質(zhì)的天然石墨，二是可塑性的耐火
粘土，三是經(jīng)過煅燒的硬質(zhì)高嶺土類骨架熟料。近年來，開始采用耐高溫的合成材料，如：碳化硅、氧化鋁金剛砂及硅鐵等做坩堝的骨架熟料。這種熟料對提高坩堝產(chǎn)品質(zhì)量，增強(qiáng)坩堝密度和機(jī)械強(qiáng)度有著顯著效果。
鎳坩堝 適用于NaOH Na2O2、Na2CO3 NaHCO3以及含有有KNO3的堿性溶劑熔融樣品，不適用于KHSO4或NaHS04、K2S2O7或Na2S2O7等酸性溶劑以及含硫的堿性硫化物熔劑熔融樣品。
石英坩堝
1．石英坩堝可在1450度以下使用，分透明和不透明兩種。用電弧法制的半透明石英坩堝是拉制大直徑單晶硅，發(fā)展大規(guī)模集成電路必不可少的基礎(chǔ)材料。當(dāng)今，世界半導(dǎo)體工業(yè)發(fā)達(dá)國家已用此坩堝取代了小的透明石英坩堝。他具有高純度、耐溫性強(qiáng)、尺寸大精度高、保溫性好、節(jié)約能源、質(zhì)量穩(wěn)定等優(yōu)點(diǎn)。
2、不能和HF接觸，高溫時(shí)，極易和苛性堿及堿金屬的碳酸鹽作用。
3．石英坩堝適于用K2S2O7，KHSO4作熔劑熔融樣品和用Na2S207(先在212度烘干)作熔劑處理樣品。
4．石英質(zhì)脆，易破，使用時(shí)要注意。
5．除HF外，普通稀無機(jī)酸可用作清洗液。

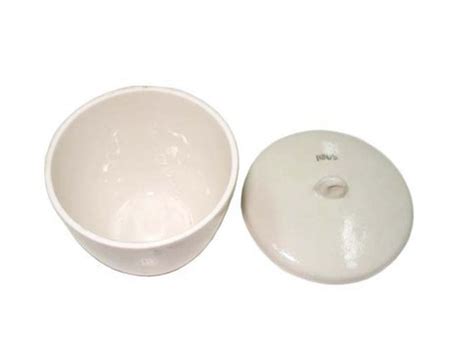

瓷坩堝
1．可耐熱1200度左右
2．適用于K2S207等酸性物質(zhì)熔融樣品。
3．一般不能用于以Na0H、Na202、Na2CO3等堿性物質(zhì)作熔劑熔融，以免腐蝕瓷坩堝。瓷坩堝不能和氫氟酸接觸。
4．瓷坩堝一般可用稀HCl煮沸清洗滌
剛玉坩堝
1．剛玉坩堝是由多孔熔融氧化鋁組成，質(zhì)堅(jiān)而耐熔。
2．剛玉坩堝適于用無水Na2C03等一些弱堿性物質(zhì)作熔劑熔融樣品，不適于用Na 202、NaOH等強(qiáng)堿性物質(zhì)和酸性物質(zhì)作熔劑(如K2S 207等)熔融樣品。
石英陶瓷坩堝
請問坩堝有哪幾種?
坩堝有石英坩堝、瓷坩堝、剛玉坩堝、石墨坩堝、碳化硅坩堝等. 坩堝是用極耐火的材料(如粘土、石墨、瓷土、石英或較難熔化的金屬鐵等)所制的器皿或熔化罐.當(dāng)有固體要以大火加熱時(shí),就必須使用坩堝.
