工字鋼表示法

工字鋼一般以其高度的1/10來表示,如10號,其截面高度就是100毫米,另外,有時工字鋼的寬度和腹板厚度不同,又有a、b之分,如20a(高200mm,寬100mm,腹板厚7.0mm),20b(高200mm,寬102mm,腹板厚9.0mm),具體牌號尺寸詳見“GB/T706-2008熱軋型鋼”國標.

土木工程：請問角鋼型號怎么表示呢？能不能具體說一下幾個數相乘都表示什么？

熱軋等邊角鋼

角鋼俗稱角鐵，熱軋等邊角鋼是兩邊長相等且互相垂直成角形的熱軋長條鋼材。

等邊角鋼的規格以邊寬*邊寬*邊厚的毫米數表示。如：30*30*3，即表示邊寬為30mm、 邊厚為3mm的等邊角鋼。也可用型號(號數)表示，型號是邊寬的厘米數。角鋼型號前面可加符號“∠”，型號后邊右上角可加符號“#”，如：∠30#。

熱軋等邊角鋼的規格范圍為2#-20#。

標記示例

碳素結構鋼Q235號B級鎮靜鋼，尺寸為160mm*160mm*16mm的熱軋等邊角鋼標記如下：

熱軋等邊角鋼 160*160*16-GB9787-88

Q235-B-GB700-88

(十)熱軋不等邊角鋼

熱軋不等邊角鋼是橫截面如字母L，兩邊互相垂直成角形且寬度不等的熱軋長條鋼材。 其規格以長邊寬*短邊寬*邊厚的毫米數表示，如“L30*20*3”，即表示長邊寬30mm、短 邊寬20mm、邊厚為3mm的不等邊角鋼。也可以用型號(號數)表示，型號用一分數表示，分子 為長邊寬的厘米數，分母為短邊寬的厘米數，如“L3/2#”，3表示長邊的厘米數，2表示短邊的厘米數。

熱軋不等邊角鋼的規格范圍為2.5/1.6#-20/12.5#

補充：

一)低碳鋼熱軋圓盤條

熱軋盤條是熱軋型鋼中截面尺寸最小的一種(其直徑為5-30mm),大多通過卷線機卷成盤 卷供應，故稱盤條、盤圓或線材。

1 分類及代號

①供拉絲用盤條，其代號為L；

②供建筑和其他一般用途用盤條，其代號為J。

2 牌號表示方法

低碳鋼熱軋圓盤條的牌號表示方法與碳素結構鋼基本相同。

3 尺寸、外形及允許偏差

盤條直徑允許偏差和不圓度

4 標記示例

用Q235AF鋼軋成的直徑為6.5mm，A級精度，盤重大于或等于2000kg/盤的低碳鋼熱軋圓盤條 ，其標記為：

低碳鋼熱軋圓盤條 6.5-A-V-GB/T701-1997

Q235AF-GB700-88

(二)低碳鋼無扭控冷熱軋盤條

無扭控冷熱軋盤條是在現代高速無扭機組，如45軋機、Y型軋機上用先進生產工藝生產 出來的盤條，尺寸精度高。

1 分類及代號

①供建筑和其他用途盤條，其代號為J；

②供拉絲用盤條，其代號為L。

2 按尺寸精度分類，分為A、B、C三級

①A、B、C級精度適用于供拉絲、建筑、包裝、焊條等用途的盤條。

②B、C級精度適用于供制螺栓、螺帽和鉚釘用盤條。

3 其牌號表示方法

同低碳鋼熱軋圓盤條，只是不分質量等級，故不標注其符號。

如：Q 235 F-J

4 尺寸、外形及理論重量

其尺寸，外形及理論笪量與低碳鋼熱軋圓盤條相近。盤條直徑為5.5-22mm。

5 標記示例

用Q235鋼軋成的直徑為6.5mm，允許偏差為A級精度，盤重≥2000kg/盤的低碳鋼無扭控冷 熱軋盤條，其標記為：

低碳鋼無扭控冷熱軋盤條 6.5-A-Ⅳ-2BH44001-88

Q235-YB4027-91

(三)鋼筋混凝土用熱軋光圓鋼筋

鋼筋混凝土用熱軋光圓鋼筋是橫截面通常為圓形，且表面為光滑的鋼筋混凝土配筋用鋼 材，熱軋光圓鋼筋是經熱軋成型并自然冷卻的成品光圓鋼筋。鋼筋的公稱直徑范圍為8-20mm ，推薦的鋼筋公稱直徑為8、10、12、16、20mm。

熱軋直條光圓鋼筋級別為Ⅰ級，強度等級代號為R235。

(四)鋼筋混凝土用熱軋帶肋鋼筋

鋼筋混凝土用熱軋帶肋鋼筋是橫截面通常為圓形，且表面通常帶有兩條縱肋和沿長度方 向均勻分布的橫肋的鋼筋。

牌號舉例：

HRB 335

其中：HRB—熱軋、帶肋、鋼筋三個詞的英文首位字母

335—屈服點不小于335MPa

鋼筋的規格用公稱直徑(也稱計算直徑，舊標準曾叫型號)的毫米數表示，鋼筋的公稱直 徑范圍為6-50mm，推薦的鋼筋公稱直徑為6、8、10、12、16、20、25、32、40和50mm。

(五)冷軋帶肋鋼筋

冷軋帶肋鋼筋是國外70年代初開發的一種新型高效鋼材。廣泛用于高速公路、飛機場 、水電輸送及市政建設等工程中。我國從1986年開始引進，很快在國內得到推廣和應用。它 是以熱軋圓盤條為原料，經冷軋或冷拔減徑后在其表面冷軋成三面有肋的鋼筋。

(六)熱軋工字鋼

熱軋工字鋼也稱鋼梁，是截面為工字形、腿部內側有斜度的窄邊熱軋長條鋼材，廣泛用 于各種建筑結構、橋梁、車輛、支架、機械等。

1.規格表示方法

工字鋼的規格可用其截面的主要輪廓尺寸來表示，即以腰高*腿寬*腰厚的毫 米數表示，如I160*88*6，即表示腰高為160mm，腿寬為88mm，腰厚為6mm的工字鋼。工字鋼 規格也可用型號(號數)表示，型號表示腰高的厘米數，如腰高160mm的工字鋼型號為Ⅰ16# 。腰高相同的工字鋼，如有幾種不同的腿寬和腰厚，需在型號右邊加標碼(也稱角碼)a或 b或c予以區別，如32a#、32b#、32c#等。

2.有關型號的說明

工字鋼在型號前面可加符號“I”，型號后邊歷上角可加符號“#”，如I32c#。

標記示例

碳素結構鋼Q235-A·F，尺寸為400mm*144mm*12.5mm的熱軋工字鋼標記如下：

熱軋工字鋼 400*144*12.5-GB706-88

Q235-A·F-GB700-88

(七)熱軋輕型工字鋼

熱軋輕型工字鋼屬于輕型鋼材，在建筑、橋梁、車輛、船舶、農機具及設備制造等方 面有著廣泛的用途。

規格表示方法：

同熱軋工字鋼相似，但其型號無a、b、c之分，故其型號右邊沒有標碼。

熱軋輕型工字鋼的規格范圍為10#-63#。

(八)熱軋槽鋼

熱軋槽鋼是截面為凹槽形、腿內側有斜度的熱軋長條鋼材。主要用于建筑結構、車輛制 造和其他工業結構，14#以下多用于建筑工程作檁條；16#以上多用作車輛底盤、機械結構的 框架；30#以上可用于橋梁結構作受拉力的桿件，也可用作工業廠房的梁、柱等構件，槽鋼 還常常和工字鋼配合使用。

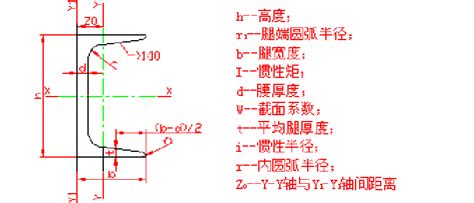

槽鋼規格表示方法同工字鋼相似。用其截面的主要輪廓尺寸來表示，即以腰高* 腿寬*腰厚的毫米數表示，如120*53*5，表示腰高為120mm、腿寬為53mm、腰厚為5mm 的槽鋼。槽鋼規格也可用型號(號數)表示，型號表示腰高的厘米數，腰高相同的槽鋼，如有 幾種不同的腿寬和腰厚，也需在型號右邊加標碼(也稱角碼)a或b或c予以區別，如25a#、25b #、25#c等，按照標碼a、b、c的順序，同一型號槽鋼的腿寬、腰厚尺寸依次增加。

1.槽鋼型號前面可加符號“［”，型號后邊右上角可加符號“#”，如［32c#。

2.在普通槽鋼中，16#-22#的槽鋼，如型號右邊沒有標碼，可視為b型槽鋼。

3.槽鋼分普通型和輕型，與同一型號的普通槽鋼相比，輕型槽鋼的腰厚尺寸較小、重量較輕 。

4.槽鋼規格范圍為5#-40#。

標記示例

碳素結構鋼Q235-A鎮靜鋼，尺寸為180mm*68mm*7mm的熱軋槽鋼標記如下：

熱軋槽鋼 180*68*7-GB702-88

Q235-A-GB700-88

(九)熱軋等邊角鋼

角鋼俗稱角鐵，熱軋等邊角鋼是兩邊長相等且互相垂直成角形的熱軋長條鋼材。

等邊角鋼的規格以邊寬*邊寬*邊厚的毫米數表示。如：30*30*3，即表示邊寬為30mm、 邊厚為3mm的等邊角鋼。也可用型號(號數)表示，型號是邊寬的厘米數。角鋼型號前面可加 符號“∠”，型號后邊右上角可加符號“#”，如：∠30#。

熱軋等邊角鋼的規格范圍為2#-20#。

標記示例

碳素結構鋼Q235號B級鎮靜鋼，尺寸為160mm*160mm*16mm的熱軋等邊角鋼標記如下：

熱軋等邊角鋼 160*160*16-GB9787-88

Q235-B-GB700-88

(十)熱軋不等邊角鋼

熱軋不等邊角鋼是橫截面如字母L，兩邊互相垂直成角形且寬度不等的熱軋長條鋼材。 其規格以長邊寬*短邊寬*邊厚的毫米數表示，如“L30*20*3”，即表示長邊寬30mm、短 邊寬20mm、邊厚為3mm的不等邊角鋼。也可以用型號(號數)表示，型號用一分數表示，分子 為長邊寬的厘米數，分母為短邊寬的厘米數，如“L3/2#”，3表示長邊的厘米數，2表示短 邊的厘米數。

熱軋不等邊角鋼的規格范圍為2.5/1.6#-20/12.5#

工字鋼有哪些型號?

工字鋼是以其高度的厘米數來標注的,如12號工字鋼就表示其高度為120毫米.另外,根據其寬度尺寸,又分為a、b、c三種,如:55a的寬度為166毫米,55b的寬度為168毫米,55c寬度為170毫米.

梁中加工字鋼如何表示

那就是型鋼梁. 其實跟一般梁一樣的表示.但是在標注截面后,加“—工字鋼截面”. 例如: KL2 500×1500—I300x1200x35x30 往下的就是鋼筋的信息

角鋼、工字鋼、圓鋼還有一些比較常見的鋼材符號怎么表示啊？

角鋼俗稱角鐵、是兩邊互相垂直成角形的長條鋼材。有等邊角鋼和不等邊角鋼之分。等邊角鋼的 兩個邊寬相等。其規格以邊寬×邊寬×邊厚的毫米數表示。如“∠30×30×3”，即表示邊寬為 30毫米、邊厚為3毫米的等邊角鋼。也可用型號表示，型號是邊寬的厘米數，如∠3#。型號不表示同一型號中不同邊厚的尺寸，因而在合同等單據上將角鋼的邊寬、邊厚尺寸填寫齊全，避免單獨用型號表示。熱軋等邊角鋼的規格為2#-20#。

工字鋼也稱鋼梁（英文名稱 I Beam)，是截面為工字形的長條鋼材。工字鋼分普通工字鋼和輕型工字鋼，H形鋼三種。工字鋼廣泛用于各種建筑結構、橋梁、車輛、支架、機械等，普通工字鋼和輕型工字鋼的翼緣由根部向邊上逐漸變薄的，有一定的角度， 普通工字鋼和輕型工字鋼的型號是用其腰高厘米數的阿拉伯數字來表示，腹板、翼緣厚度和翼緣寬度不同其規格以腰高( h)×腿寬×腰厚的毫數表示，如“普工160×88×6”，即表示腰高為160毫米，腿寬為88毫米，腰厚為6毫米的普通工字鋼。/“輕工160×81×5”，即表示腰高為160毫米，腿寬為81毫米，腰厚為5毫米的輕型工字鋼。普通工字鋼的規格也可用型號表示，型號表示腰高的厘米數，如普工16#。腰高相同的工字鋼，如有幾種不同的腿寬和腰厚，需在型號右邊加a b c 予以區別，如普工32a# 32b# 32c#等。 熱軋普通工字鋼的規格為10-63#。經供需雙方協議供應的熱軋普通工字鋼規格為12-55#。

圓鋼是指截面為圓形的實心長條鋼材。其規格以直徑的毫米數表示，如“ 50”即表示直徑為 50毫米的圓鋼。

急需H型鋼/工字鋼/角鋼/槽鋼的表達方式

H型鋼 HM488*300*11*18 根 488為截面高度H；

H型鋼 HM588*300*12*18 根 300為截面寬度B；

H型鋼 HM440*300*11*18 根 11為腹板厚度tw；

H型鋼 HN400*200*8*13 根 18為翼板厚tf；

H型鋼 HN600*200*11*17 根

H型鋼 HW200*200*8*12 根

H型鋼 HW294*200*8*12 根

H型鋼 HM488*300*11*18 根

工字鋼 10a 米

工字鋼 14a 米

工字鋼 16a 米

工字鋼 18a 米

工字鋼 20a 米

工字鋼 22#a 米

工字鋼 28a 米

工字鋼 30a 米

工字鋼 36a 米

工字鋼 45#a 米

工字鋼 50#a 米

工字鋼 56#a 噸

工字鋼 45#a 噸

槽鋼 10# 米

槽鋼 12# 米

槽鋼 14a 米

槽鋼 20a 米

槽鋼 25b 米

角鋼 30*30*4 米

角鋼 50*50*6 米

角鋼 70*70*6 米

角鋼 70*70*8 米

角鋼 100*100*10 米

鋼板 10 平米

鋼板 12 平米

鋼板 16 平米

H鋼材的尺寸怎么在圖上表示

鋼結構H型柱的尺寸是根據國標確定的。

H型鋼是一種截面面積分配更加優化、強重比更加合理的經濟斷面高效型材，因其斷面與英文字母“H”相同而得名。由于H型鋼的各個部位均以直角排布，因此H型鋼在各個方向上都具有抗彎能力強、施工簡單、節約成本和結構重量輕等優點，已被廣泛應用。

H型鋼分為熱軋H型鋼 和焊接H型鋼（H）兩種，熱軋H型鋼又分為寬翼緣H型鋼（HW） 中翼緣H型鋼(HM)和窄翼緣H型鋼（HN）三種。

HW 是H型鋼高度和翼緣寬度基本相等;主要用于鋼筋砼框架結構柱中鋼芯柱,也稱勁性鋼柱;在鋼結構中主要用于柱

HM 是H型鋼高度和翼緣寬度比例大致為1.33~~1.75 主要在鋼結構中:用做鋼框架柱在承受動力荷載的框架結構中用做框架梁;例如:設備平臺

HN 是H型鋼高度和翼緣寬度比例大于等于2，主要用于梁；工字鋼的用途相當于HN型鋼;

H

2

H型鋼的主要材質有Q235B、SM490、SS400、Q345 、Q345B等。

礦用工字鋼都有什么尺寸規格zmjt029

山東中煤礦用工字鋼尺寸規格1.礦工鋼的外緣斜度不得大于腿寬的2.4%.2.礦工鋼的彎腰撓度不得大于1.0mm.3.礦工鋼的偏心度不得大于腿寬的2%.偏心度:= b2-b1/ 2.4.礦工鋼的每米彎曲度不得大于3mm,總彎曲度不得大于0.3%.

工子鋼的規格

普工20a： 截面高度H=200mm； 截面寬度B=100mm； 翼緣厚度tf=11.4mm； 腹板厚度tw=7mm； 截面面積A=3555mm2； 慣性矩Ix=23690000mm4； 慣性矩Iy=1579000mm4； 截面模量Wx=236900mm3 普工20b： 截面高度H=200mm； 截面寬度B=102mm； 翼緣厚度tf=11.4mm； 腹板厚度tw=9mm； 截面面積A=3955mm2； 慣性矩Ix=25020000mm4； 慣性矩Iy=1690000mm4； 截面模量Wx=250200mm3； 截面模量Wy=33137mm3； 輕工20： 截面高度H=200mm； 截面寬度B=100mm； 翼緣厚度tf=8.4mm； 腹板厚度tw=5.2mm； 截面面積A=2680mm2； 慣性矩Ix=18400000mm4； 慣性矩Iy=1150000mm4； 截面模量Wx=184000mm3 輕工20a： 截面高度H=200mm； 截面寬度B=110mm； 翼緣厚度tf=8.6mm； 腹板厚度tw=5.2mm； 截面面積A=2890mm2； 慣性矩Ix=20300000mm4； 慣性矩Iy=1550000mm4； 截面模量Wx=203000mm3 熱軋等邊角鋼5# b=50mm,d=3mm,r=5.5mm,截面面積2.971cm2,理論重量2.332公斤/米，外表面積0.197米2/米 b=50mm,d=4mm,r=5.5mm,截面面積3.897cm2,理論重量3.059公斤/米，外表面積0.197米2/米 b=50mm,d=5mm,r=5.5mm,截面面積4.803cm2,理論重量3.770公斤/米，外表面積0.196米2/米 b=50mm,d=6mm,r=5.5mm,截面面積5.688cm2,理論重量4.465公斤/米，外表面積0.196米2/米 輕槽12： 截面高度H=120mm； 截面寬度B=52mm； 翼緣厚度tf=4.8mm； 腹板厚度tw=7.8mm； 中和軸距離z0=15.4mm； 截面面積A=1330mm2； 慣性矩Ix=3010000mm4； 慣性矩Iy=312000mm4； 截面模量Wx=50167mm3；

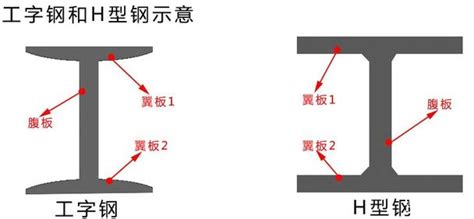

工字鋼的規格H250*200*10*10

你說的這些都是H型鋼,不叫工字鋼.工字鋼中間的腹板較長,H型鋼的腹板較工字鋼短.工字鋼的規格是標準的幾號幾號,如10#,20#A等. H型鋼的規格是: 高度H*寬度B*腹板厚度t1*翼板厚度t2 高度和寬度都是把它放置成H形看的.腹板是H中間的那一橫,翼板是H的兩個豎邊. 以上的尺寸都是公稱尺寸,實際的尺寸會略有偏差.
