高壓鎧裝電纜護層怎么接地?

用銅搪錫編織帶(16mm2)將電纜鋼鎧及屏蔽層分別引出.引出點使用錫焊連接或用恒力彈簧鎖緊.

帶鎧的三相四線電纜如何接地

正常時應兩端接地.當感應電流較大時可一端接地.高壓電纜應加裝過壓保護.

帶鎧電纜頭地線做法

室內?還是室外? 一、簡易做法:將電纜的鎧裝雙鋼帶可重疊后沖一個孔,將不銹鋼螺栓穿入,將剝?nèi)ソ^緣的接地導線也繞在兩層鋼帶之間不銹鋼螺栓上,并用螺母擰緊!套上事先裝備好的熱塑套管,熱封密閉防水處理. 二、可靠做法:用電焊機將不銹鋼螺栓焊接電纜的鎧裝雙鋼帶,將剝?nèi)ソ^緣的接地導線纏繞在不銹鋼螺栓上,套上事先裝備好的熱塑套管,熱封密閉防水處理. 電纜進入機柜么? 電纜宜通過鎧裝型電纜格蘭穿入. 注意:不論采用何種方式,接地電阻都應控制在4Ω以下! 參見《GB50217-2007電力工程電纜設計規范》.

求教鎧裝電纜鎧裝層是怎么接地的

把護套去掉一節,用編織銅線把鎧裝鋼帶焊接在一起,在用電纜接線盒套上,灌入環氧樹脂

防爆鎧裝電纜格蘭密封接頭與接地線怎么連接

鎧裝型電纜格蘭進機柜時,直接將接地線繞在格蘭外套上,然后用螺母擰緊.

戶外電纜管敷,怎么做接地的?

橡膠護套的電纜中途不需要接地,把線塔和其他輔助設備做好接地就好了. 鎧裝電纜的接地直接把電纜管上過接地卡子用橡膠護套的接地線上到接地板上就可以了,注意不要跟線塔通路了.

鎧裝電纜接地如何焊接

建議采用點焊鋼帶與接地體,并注意做好防水處理,以防生銹.

鎧裝高壓YJV22 – – 3*240電纜的鎧裝接地線如何接地

高壓YJV22–3*240鎧裝電纜的鎧層接地線是否穿過零序CT接地.變電站采用的小電流接地選線裝置.工程安裝中有兩種不同的意見:一種是鎧層接地線和高壓電纜銅屏蔽接地線均不穿過零序電流互感器接地;另一種為鎧裝接地線通過零序電流互感器接地,而電纜的銅屏蔽接地則不經過零序電流互感器接地.不知哪種說法正確.

35kv鎧裝單芯電纜接地問題

《電力電纜工程設計規范》或《城市電纜設計規范》中有相關計算.或者買一本馬國棟編的書,或其他人編得電纜相關計算的書,里面都有護層過電壓的計算,很簡單的.對于你這個工程,電纜長度不長,運行電流不大,可以采用一段直接接地,另一端經保護器接地的方式.一定要保證接地的可靠,很多接頭處出問題都是接地線有問題,或接地不良.你現有的接地方式,另一端是懸空的,比較的危險,在短路的時候,容易造成懸空段過電壓,打穿外護套. 至于你的電纜頭燒毀,要么是電纜頭制作質量,要么就是熱燒毀或電擊穿.沒有相關資料,也不好分析.一般的,如果接地方式不好的話,問題會很多的. 暫且說這么多吧.

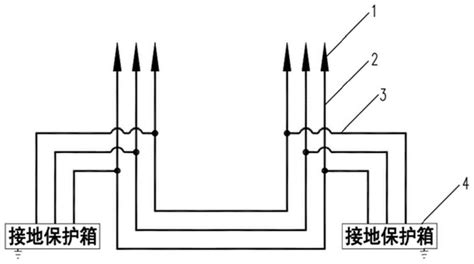

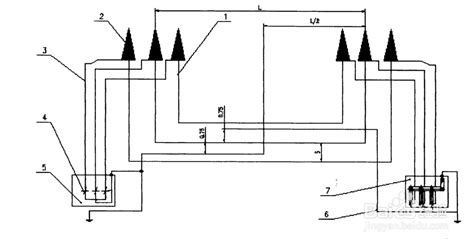

電纜護層接地箱怎樣安裝

分兩種情況:1、有金屬鎧裝層.首先,將線纜絕緣層剝開,露出鎧裝層,用10平方軟銅線作為接地線,薄20厘米長,纏繞在鎧裝層上,然后用大功率烙鐵掛錫即可,另一端接匯集排.2、如果沒有接地層,從進入機柜前10米開始穿鋼管,鋼管兩端接地.
