水晶頭的接法順序是怎樣的?

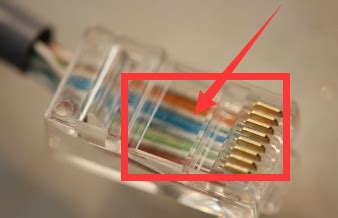

準備測線儀、水晶頭、網線、網線鉗,用網線鉗將網線剝開3厘米左右,按照從左至右,白綠、綠、白橙、藍、白藍、橙、白棕、棕的順序排列好后修剪整齊,將網線插入…
水晶頭的標準接法是什么？
RJ45水晶頭插腳編號 作用
1 輸出數據 (+)
2 輸出數據 (-)
3 輸入數據 (+)
4 保留為電話使用
5 保留為電話使用
6 輸入數據 (-)
7 保留為電話使用
8 保留為電話使用
T568A規定的連接方法是：
1—— 白–綠（就是白色的外層上有些綠色，表示和綠色的是一對線）
2—— 綠色
3—— 白–橙（就是白色的外層上有些橙色，表示和橙色的是一對線）
4—— 藍色
5—— 白–藍（就是白色的外層上有些藍色，表示和藍色的是一對線）
6—— 橙色
7—— 白–棕（就是白色的外層上有些棕色，表示和棕色的是一對線）
8—— 棕色
T568B規定的連接方法是：
1—— 白–橙
2—— 橙色
3—— 白–綠
4—— 藍色
5—— 白–藍
6—— 綠色
7—— 白–棕（就是白色的外層上有些棕色，表示和棕色的是一對線）
8—— 棕色
可以參考 http://jwc.hcvt.cn/xhh/EC_jiaoan1/EC_jaioan1.htm
網線水晶頭接法,誰知道 ?
EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B. 標準568A:綠白-1,綠-2,橙白-3,藍-4,藍白-5,橙-6,褐白-7,褐-8; 標準568B:橙白-1,橙-2,綠白-3,藍-4,藍白-5,綠-6,褐白-7,褐-8.一般用B
網線水晶頭4根線的接法是怎樣的
水晶頭金屬片朝上,從左到右接1、2、3、6號線即可,三類線就只有4芯,5類線以及超五類線有8芯,這樣接對短距離的低速網絡影響不大,速度快的網絡最好使用六類線以及六類水晶頭,8根芯全部接完,那樣信號衰減少
求網線水晶頭接法?
網線有兩種做法,一種是交叉線,一種是平行線.交叉線的做法是:一頭采用568A標準,一頭采用568B標準. 平行線的做法是:兩頭同為568A標準或568B標準,(一般用到的都是568B平行線的做法).568A標準:綠白,綠,橙白,藍,藍白,橙,棕白,棕.568B標準:橙白,橙,綠白,藍,藍白,綠,棕白,棕.你可以注意下,兩種做法的差別就是橙色和綠色對換而已.如果連接的雙方地位不對等的,則使用平行線,例如電腦連接到路由器或交換機.如果連接的兩臺設備是對等的,則使用交叉線,例如電腦連接到電腦.
網線水晶頭接法
按網線顏色從左到右:橙白、橙、綠白、藍、藍白、綠、棕白、棕
水晶頭接線法
一般來說分兩種,一種是路由器和電腦接的做法,兩頭的線序一樣,橙白,橙,綠白,藍,藍白,綠,棕白,棕,如果是兩臺電腦對接的話,一頭的做法和上面是一樣的,另一頭的線序是綠白,綠,橙白,藍,藍白,橙,棕白,棕這些!等等!
請問水晶頭的接法包括有幾種詳細的.
水晶頭的彈性卡子朝下,背面朝向你.從左到右的線序是:橙白、橙、綠白、藍、藍白、綠、棕白、棕.先把網線皮剝掉,把里面的內芯線弄直,用網線鉗整齊地剪斷,按上面順序插入到水晶頭中,然后壓制.
做水晶頭如何接線
正線(標準568B):兩端線序一樣,線序是:白橙,橙,白綠,藍,白藍,綠,白棕,棕. 反線(568A):一端為正線的線序,另一端為:白綠,綠,白橙,藍,白藍,橙,白棕,棕. PC-PC:反線 PC-HUB:正線 HUB-HUB普通口:反線 HUB-HUB級連口-級連口:反線 HUB-HUB普通口-級連口:正線 HUB-SWITCH:反線 HUB(級聯口)-SWITCH:正線 SWITCH-SWITCH:反線 SWITCH-ROUTER:正線 ROUTER-ROUTER:反線 100BaseT連接雙絞線,以100Mb/S的EIA/TIA 568B作為標準規格.
網線水晶頭接法？
絞線是局域網中連接網絡設備常用的元件，它由雙絞線和RJ45頭組成，由于制作不當會影響網絡的連通。下面簡單介紹雙絞線的與制作方法。
雙絞線按連接的方式一般分為直通線和交叉線。
直通線：是用于連接網絡中計算機與集線器（或交換機）的雙絞線。它又分為一一對應接法和100M接法。一一對應接法，即雙絞線的兩頭連線要一一對應，這一頭的一腳，一定要連著另一頭的一腳，雖無順序要求，但要一致。100M接法，是指它能滿足100M帶寬的通訊速率。它的接法雖然也是一一對應，但每一腳的顏色是固定的，具體排列順序為：白橙／橙／白綠／藍／白藍／綠／白棕／棕。
交叉線：是用于連接網絡中相同類型設備的雙絞線，如：計算機與計算機之間，或交換機的級連等
下面就介紹雙絞線的制作方法，具體步驟如下：
步驟 1：利用斜口鉗剪下所需要的雙絞線長度，至少 0.6米，最多不超過 100米。然后再利用雙絞線剝線器（實際用什么剪都可以）將雙絞線的外皮除去2－3厘米。
步驟2：剝線完成后，此時可看到四對共8條線，它們雙雙扭在一起，這四對線是：白橙/橙、白藍/藍、白綠/綠、白棕/棕。然后小心地剝開每一對線，因為我們是遵循EIA／TIA 568B的標準來制作接頭，所以對線的顏色是有一定排列順序要求的。如果制作的是100M直通線，兩端則按下面順序排列：白橙／橙／白綠／藍／白藍／綠／白棕／棕。如果制作的是交叉線，則按以下順序排列：
一 端：白橙／橙／白綠／藍／白藍／綠／白棕／棕
另一端：白綠／綠／白橙／藍／白藍／橙／白棕／棕
網線接線標準分為568A和568B,不同標準表現在不同線序上
將水晶頭的尾巴向下(即平的一面向上)，從左至右
568A:白綠，綠，白橙，藍，白藍，橙，白棕，棕
568B:白橙，橙，白綠，藍，白藍，綠，白棕，棕 （常用）
