想DIY個大功率可調穩壓電源，都需要什么東西？（通信電源13.8V主要，0-15V可調）
朋友，你看看下圖啊。你上面這些元件你對照?qǐng)D中選擇就可以了。此穩壓電源可調范圍在3.5V～25V之間任意調節，輸出電流大，并采用可調穩壓管式電路，從而得到滿意平穩的輸出電壓。
工作原理：經整流濾波后直流電壓由R1提供給調整管的基極，使調整管導通，在V1導通時電壓經過RP、R2使V2導通，接著V3也導通，這時V1、V2、V3的發射極和集電極電壓不再變化（其作用完全與穩壓管一樣）。調節RP，可得到平穩的輸出電壓，R1、RP、R2與R3比值決定本電路輸出的電壓值。
元器件選擇：變壓器T選用80W～100W，輸入AC220V，輸出雙繞組AC28V。FU1選用1A，F(xiàn)U2選用3A～5A。VD1、VD2選用6A02。RP選用1W左右普通電位器，阻值為250K～330K，C1選用3300μF／35V電解電容，C2、C3選用0.1μF獨石電容，C4選用470μF／35V電解電容。R1選用180～220Ω/0.1W～1W，R2、R4、R5選用10KΩ、1／8W。V1選用2N3055，V2選用3DG180或2SC3953，V3選用3CG12或3CG80。

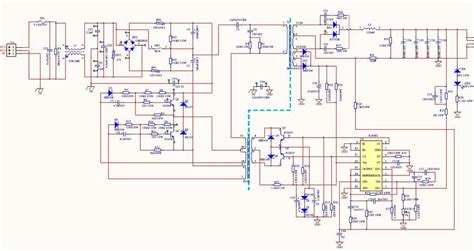

如圖所示自制可調穩壓電源電路圖
求助:我想用電腦的ATX電源改可調電源
小范圍的改變?nèi)与娮杩梢哉{(diào)整電壓,要想大范圍的調整電壓,可以考慮在12v的輸出上接一個dc-dc模塊,這種模塊淘寶上有的是(搜索dc-dc就可以找到),有穩壓、恒流等功能,有的可在0-幾十v的范圍內調整
沒有電源管理芯片的開關電源怎么改可調電源?
在電源里找到功率三極管的c極(一般為中間腳),會看到連接有一個二極管一個電阻. 這個電阻一般就為啟動電阻,它直接或間接連到三極管b極. 有的地方是一個電阻,有的用兩個電阻串聯,以分?jǐn)偣暮蛪航? 對應模塊到里面. 拆下來量下阻值看看符不符合?這電阻一般為300k,如果有兩個就是150k的. 拆除后加電,模塊不能啟動就對了.
有誰知道這個電源怎么改可調電壓電流嗎?艾默生R48 – 3200通信電源模塊鐵殼可改調壓調流嗎?
我只知道要通過監控模塊調節輸出電壓和限流點,如果沒有監控模塊,整流模塊就會按照默認的53.5V,額定電流(如50A)輸出.
求助，航嘉電源怎么改ATX可調電源
atx改可調電源，建議找tl494為控制芯片的電源。
1.改造前確保電源正常使用（14腳綠色與任意黑色線短接，風扇啟動，12v 5v 3.3v輸出正常）。
2.拆掉3.3v 5v兩條輸出線路上的導線、濾波電容、濾波電感、續流共陰半橋整流。
拆掉lm399的4腳周邊的過壓、欠壓保護電路。
拆掉12v濾波電容，換上你所需要耐壓的濾波電容（不換會放煙花）
3.電壓可調：拆除tl494 1腳到13（14腳5v基準）的電阻“R上”和1到地的電阻“R下”
然后重新?lián)Q取你計算的電阻。電阻盡量用常規參數，不建議串并聯組合。公式為：（（R上+R下）/R下）×基準電壓，調壓其實就是調的基準電壓。
調節基準電壓就是改變2腳的電壓范圍，用10k或其它數值的精密多圈電位器，兩固定端節14腳和地，滑動端接tl494的2腳。
4.檢查無誤后，在220v主回路串一只60-100瓦的白熾燈，然后通電測試。
atx電源改可調電源3.3v電路怎么拆
根據ATX電源插頭的各腳功能,先找出ATX電源3.3V插針,然后順著3.3V的線跟到電路板,就可找到3.3V相應的電路!
誰能告訴我如何將ATX電源改成0 – 60V連續可調的電源?越詳細越好,謝謝!
控制部分很好辦了! 你知道有一種開關模塊 很便宜 幾元錢一個 直接 焊接到 你繞的變壓器初級 然后用一個電位器替代 開關模塊上的可調 就可以實現 你的可調電源了 若是自己做電路 很麻煩 也只有用洞洞板 重改 原電源板不好改! 你在淘寶 上 搜開關電源模塊很多! 希望我說的對你有幫助
以開關電源為基礎的輸出電壓可調的電源制作思路.
SJS4970就可以做到0-10A 0-30V可調 如果兩個裝置串聯可以做到1-60V可調 資料可以自行查找
宏盛電源 – S – 100 – 24怎么改可調電源,求大神指導
這個電源改可調電源非常的簡單,電壓可調和電流可調
atx電源怎么改0 – 30v可調電源
開關電源,改不了0v低壓的.一般改到起步在幾伏.
