溫控器怎么接
英國森威爾為你回答：
溫控器接線
一：溫控器電源線，一般標為L,N，分別對應火線和零線；如果是電池供電就沒有這個。
二：溫控器負載線，根據負載不同會有不同的接法，下面分開說明
空調/風機盤管類：一般標為L1，N1，分別是負載火線和零線，有時N1會和溫控器電源N公用。
壁掛爐類：一般標為COM,ON,OFF，其中COM為共用端子，ON為常開端子，OFF為常關端子，國內普遍接COM端子和常關端子OFF就可以，與之對應的是壁掛爐接溫控器的信號線，一般都是壁掛爐面板內短接U型線的那對端子。
注意：壁掛爐一定是接溫控器信號線，接錯有可能會燒板子，如果不清楚可咨詢壁掛爐廠家。
驅動器（閥門）類：一般也是標為L1，N1，分別是火線和零線。
三：傳感器接線
一般都有傳感器符號或者是標明傳感器端子，直接與傳感器相接即可，不分正負。
以上端子符號僅供參考，不同廠家有不同標法，如有不清楚請致電廠家咨詢！

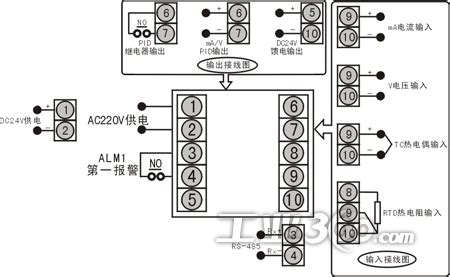

溫度控制器怎么接
溫控器的接線無非是接輸入輸出最主要的2個部位接好線,和供電電源就可以正常的工作了。高檔，復雜的溫控器功能較多，主要是給2次儀表和記錄儀的信號。或者外部的開關信號。把握住儀表的功能就能很容易的接線。
一，溫控器是一個控制機構，它需要一個能采集外部信號的傳感器。所以它有一個輸入端。一般輸入端的符號會有英文INPUT 字樣。常見的有：1.Pt100鉑電阻（3線，也有2線）。2.熱電偶（2線）。3.紅外測溫儀（2線，變送出模擬量信號）。
二，它的下一級應是執行機構。所以它有一個輸出，用來給執行機構執行信號。一般輸出端的符號會有英文OUT PUT 字樣。 常見有1.DC4-20mA..2.接點開關量。3.固態驅動。4.DC 0-10v。
三，溫控器的報警都是開關量、一般是一個公共端。然后再分1.2.3.路報警。接線圖上一般有ALM1.ALM2，字樣。或者EV1.EV2.
四，溫控器常見的電源是80-220V AC 和 24V DC/AC 2種供電電源。
溫控器接線方法
1、溫控器就是一個開關，用來控制火線（正極）的通斷的，低于需要的溫度斷開，高于設定溫度接通
2、若是機械式的溫控器，一般會有3個接線端子，其中外殼上的那一個是用來接地線的（地線一般是黃綠線），其他兩個將電源正極分別接入。
擴展資料
1、工作原理
（1）通過溫度傳感器對環境溫度自動進行采樣、即時監控，當環境溫度高于控制設定值時控制電路啟動，可以設置控制回差。
（2）如溫度還在升，當升到設定的超限報警溫度點時，啟動超限報警功能。當被控制的溫度不能得到有效的控制時，為了防止設備的毀壞還可以通過跳閘的功能來停止設備繼續運行。
2、適用范圍
應用于電力部門使用的各種高低壓開關柜、干式變壓器、箱式變電站及其他相關的溫度使用領域。
3、概述
溫控儀是調控一體化智能溫度控制儀表，它采用了全數字化集成設計，具有溫度曲線可編程或定點恒溫控制、多重PID調節、輸出功率限幅曲線編程、手動/自動切換、軟啟動、報警開關量輸出、實時數據查詢、與計算機通訊等功能，將數顯溫度儀表和ZK晶閘管電壓調整器合二為一，集溫度測量、調節、驅動于一體，儀表直接輸出晶閘管觸發信號，可驅動各類晶閘管負載。
空調節能性比拼催熱溫控器市場
1、北京商報訊（記者 孫聰穎）越來越多的家庭開始安裝中央空調系統、采暖系統，但這些舒適智能生活家電卻導致家庭用電量激增。對此，友索拓科技即將發布2026互聯網溫控器，希望通過在生活中把中央空調系統、采暖系統等暖通設備的溫度改變1℃，來節約用電5%-8%。
2、2026互聯網溫控器定位于中國的Nest。這款中國第一個完全從用戶角度研發的新一代產品，是中國家庭節能的好幫手，它的省電功能將成為中國家庭的“賢內助”。
3、其產品的功能非常強大，內置上網WiFi芯片，用戶可將2026溫控器連接至WiFi，下載溫控寶App，實現用溫控器手動調節，或者用智能手機或平板電腦上的溫控寶App來調節室內溫度。
參考資料：百度百科-溫控儀
參考資料：人民網-空調節能性比拼催熱溫控器市場
溫控儀如何接線?
這個溫控器的456是無源干接點,如果是溫控器控制設備啟動的就需要用到 比如到達設定溫度,常開點會閉合,常閉點會斷開,具體接線要根據設備工作原理
溫控器怎樣接線
這圖已經畫的很清楚了,7,8接220V電源,8號并一根線到2號,負載接在1號和7號上
溫控器接線
P應該是常閉的,一般沒什么用,受控火線從一個銅端進去,另一銅端出來到受控器件就OK了,感溫探頭固定在電烤爐內部!(不分那邊進,那邊出的,2個銅端都可作為進或者出的)!
溫控器的接法
“高”代表溫度到了以后的控制輸出接觸器,“低”代表溫度低了的控制輸出接觸器,“總”代表控制總線輸入.看你要怎么控制接觸器就怎樣連接
溫控器的怎么接線
z是熱電偶
溫控表如何接線
溫控表的接線方法_百度文庫http://wenku.baidu.com/link?url=kGkdnL7l_ll3LfLYL8dxNg7Ct3Lr34ALwfz3PIQRNPV8wbcMEqKmr_lwppBrjtVgjy3ulw7Ubdi-LrBr60fgPu-29I43os1jwMXmorWnce_
溫控儀的接線方法
把溫控儀的總、低、高按照你要的要求串在接觸器線圈回路里就可以了.
