水環式真空泵的工作原理?

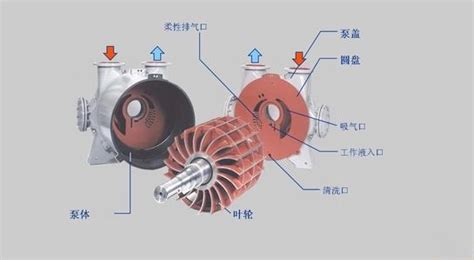

水環式真空泵的構造如下圖所示,泵軸上安裝了對于圓柱形泵殼偏心的星形葉輪,啟動前,向泵內注入規定高度的水.當葉輪旋時,由于離心力的作用將水甩至泵體四壁,形成一個和轉軸同心的水環,水環上部的內表面與輪殼相切,水環下半部的內表面則與輪殼形成了一個氣室,這個氣室的容積在右半部是遞增的,在前半圈黃色區域隨著輪殼與水環間容積的增加而形成真空,因此空氣通過抽水管及真空泵泵殼端蓋上月牙形的進氣口被吸入真空泵內;在后半圈紅色區域中,隨著輪殼與水環間容積的減少而空氣被壓縮,經過泵殼端蓋上另一個月牙形排氣口被排出.葉輪不斷地旋轉,水環式真空泵就能把空氣抽走. (圖片來自百度圖庫)

水環真空泵的簡要工作原理

水環式真空泵（簡稱水環泵）是一種粗真空泵，它所能獲得的極限真空為2000~4000Pa，串聯大氣噴射器可達270~670Pa。水環式真空泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1~2×105Pa表壓力。

水環式真空泵最初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。在工業生產的許多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環式真空泵得到廣泛的應用。由于真空應用技術的飛躍發展，水環式真空泵在粗真空獲得方面一直被人們所重視。由于水環式真空泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵、含水的氣體，因此，水環泵應用日益增多。

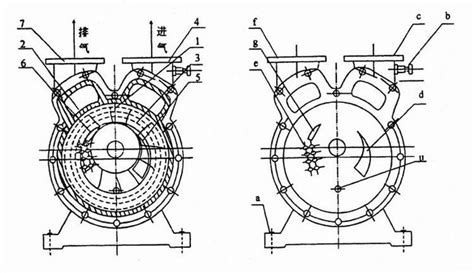

如圖：在泵體中裝有適量的水作為工作液。當葉輪按圖中指示的方向順時針旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的上部分內表面恰好與葉輪輪轂相切，水環的下部內表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。

水環式真空泵工作原理

當水環式真空泵的葉輪逆市方針旋轉時,水被葉輪拋向四周,由于離心力的作用,水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環.水環的下部分內表面恰好與葉輪輪盒相切,水環的上部內表面剛好與葉片頂端接觸(實際上葉片在水環內有一定的插入深度).此時葉輪輪殼與水環內界面之間形成一個月牙形空間,而這一空間又被水環式真空泵的葉輪葉片分成和葉片數目相等的若干個小腔.如果以葉輪的下部0℃為起點,那么水環式真空泵的葉輪在旋轉前180℃時小腔的容積由小變大,而且與端面上的吸氣口相通,此時氣體被吸入,當吸氣終了時小腔則與吸氣口隔絕,當水環式真空泵的葉輪繼續旋轉時,小腔由大變小,使氣體被壓縮,當小腔與排氣口相通時,氣體變被排出外.

水循環真空泵的原理?

在工業上很多人將“水環式真空泵”及“水噴射真空泵”的概念混淆,其實它們的工作原理是完全不同的,水環式真空泵的工作原理請參照: http://www.zbbz.com/jsfw.htm 水噴射真空泵是利用“文丘里”效應使混合室內的空氣被高速的水流強制帶走從而形成的抽氣效果,其動力由將水循環使用的水泵提供.

水環真空泵是怎么抽凝汽器真空的

水環式真空泵的工作原理

當葉輪順時針方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪轂相切，水環的上部內表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。 綜上所述，水環泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它屬于變容式真空泵。

真空泵的工作原理

原理是利用偏心轉子在泵腔內形成通過旋轉產生體積的變化而將氣體排出泵外，主要是在吸氣過程中，吸氣腔體積增大，真空度降低，將容器內氣體吸入泵腔，在排氣過程中體積變小，壓強增大，最終通過油封將吸入的氣體排出泵外。

擴展資料

使用真空泵的注意事項：

正常運傳前，真空泵應先做一次試運轉，檢查真空泵有無異常振動及沖擊聲響。初次使用的真空泵還要測定真空泵的極限壓強，應符合技術規范。真空泵在長期工作的條件下，真空泵溫不應超過70度。至于抽速的測定.由于比較復雜，一般不作檢查。

需要通冷卻水的機械真空泵.在開機前應先通冷卻水，然后再啟動。冷卻水的出口水溫不宜超過30度。

首次安裝真空泵時，應檢查電機是否正轉，也就是電機與真空泵內轉子轉向一致，一般電機上方標有電機正常運轉方向。真空設備應安裝在清潔、干凈的環境里，不宜有雜物、粉塵、水源，溫度過高的地方也不適合。

參考資料來源：百度百科-真空泵

2BEA水環真空泵工作原理

真空泵是指利用機械、物理、化學或物理化學的方法對被抽容器進行抽氣而獲得真空的器件或設備.通俗來講,真空泵是用各種方法在某一封閉空間中改善、產生和維持真空的裝置. 按真空泵的工作原理,真空泵基本上可以分為兩種類型,即氣體捕集泵和氣體傳輸泵.其廣泛用于冶金、化工、食品、電子鍍膜等行業.

真空泵的工作原理是怎樣的？

按真空泵的工作原理，真空泵基本上可以分為兩種類型，即氣體傳輸泵和氣體捕集泵。氣體傳輸泵是一種能使氣體不斷的吸入和排出，借以達到抽氣目的的真空泵。氣體捕集泵是一種使氣體分子被吸附或凝結在泵的內表面上，從而減小了容器內的氣體分子數目而達到抽氣目的的真空泵。

真空泵是用各種方法在某一封閉空間中產生、改善和維持真空的裝置。真空泵可以定義為：利用機械、物理、化學或物理化學的方法對被抽容器進行抽氣而獲得真空的器件或設備。隨著真空應用的發展，真空泵的種類已發展了很多種，其抽速從每秒零點幾升到每秒幾十萬、數百萬升。按真空泵的工作原理，真空泵基本上可以分為兩種類型，即氣體傳輸泵和氣體捕集泵。隨著真空應用技術在生產和科學研究領域中對其應用壓強范圍的要求越來越寬，大多需要由幾種真空泵組成真空抽氣系統共同抽氣后才能滿足生產和科學研究過程的要求，由于真空應用部門所涉及的工作壓力的范圍很寬，因此任何一種類型的真空泵都不可能完全適用于所有的工作壓力范圍，只能根據不同的工作壓力范圍和不同的工作要求，使用不同類型的真空泵。為了使用方便和各種真空工藝過程的需要，有時將各種真空泵按其性能要求組合起來，以機組型式應用。

各種真空泵的工作原理

水環式真空泵/液環真空泵工作原理

水環真空泵（簡稱水環泵）是一種粗真空泵，它所能獲得的極限真空為2000~4000Pa，串聯大氣噴射器可達270~670Pa。水環泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1~2×105Pa表壓力。

水環泵最初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。在工業生產的許多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環泵得到廣泛的應用。由于真空應用技術的飛躍發展，水環泵在粗真空獲得方面一直被人們所重視。由于水環泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵、含水的氣體，因此，水環泵應用日益增多。

在泵體中裝有適量的水作為工作液。當葉輪按順時針方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪轂相切，水環的上部內表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。

液體環流真空泵原理

在泵體中裝有適量的水作為工作液。葉輪在泵體內偏心安裝.當葉輪旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪轂相切，水環的上部內表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環內界面之間形成一個月牙形空間，而這一空間又被葉輪葉片分成和葉片數目相等的若干個小腔。如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。

葉輪每旋轉一周，葉片間空間（小腔）吸、排氣一次，若干小腔不停地工作，如此往復，泵就連續不斷地抽吸或壓送氣體。由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排走，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。

請教水環式真空泵的大氣噴射器原理?順便講講法拉爾噴嘴吧!謝謝~

大氣噴射器跟水環泵只是 上下級關系.大氣噴射器也稱噴射泵利用通過喉管是的高速流體產生的負壓將其他流體帶走.功能好壞在于喉管與殼體的長徑比,直徑比和噴嘴間的距離,不是在這里可以講清楚的.
