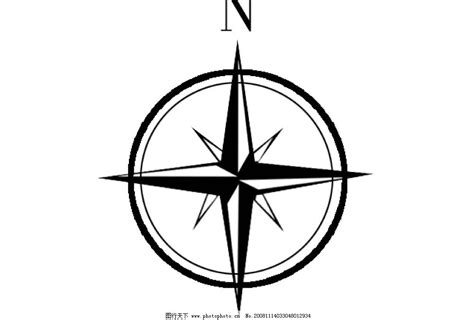

指北針圖形符號
指北針
A2建筑圖紙指北針尺寸?畫法?
指北針用細實線繪制,圓的直徑為24毫米,注明“北”或者“N”指針尾部寬度應為3毫米,需要用較大的直徑繪制指北針的時候,指針尾部寬度應為直徑的1/8
指北針的資料,短一些
指北針是登山健行不可或缺的工具，它的基本功能是利用地球磁場作用，指示北方方位，它必須配合地圖尋求相對位置才能明了自己身處的位置。
目前市場所售的指北針式樣繁多，本文將依據登山健行最廣泛使用的透明底板指北針簡稱森林指北針敘述如何運用指北針定向的方法。
指北針歸零作業是使用森林指北針相當重要的前置作業，它的步驟是：
一、將指北針?biāo)椒胖谩?/p>
二、將環外的北方零刻度與環內的指針指示北方的位置重疊，如此完成步驟即是完成指北針歸零作業。
三、根據所在地的情況，適當修正磁偏角度。
目標方位角：測量目標方位角時，必須現場的北方與地圖的方格北平行，然后指北針之紅色進行線對準目標地，讀出目標與方格北的角度并校正地圖的方位偏差角，即為目標方位角。
實地定位
運用地圖與指北針的主要目地就是使用者要了解自己與目的地之間的相關位置與地形變化并能標示于地圖。

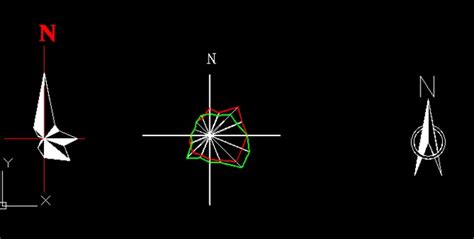

CAD指北針怎么畫
1.先畫一個大小合適的圓
2.打開對象捕捉 選中 象限點
3.多段線命令 起點捕捉象限點 —> 寬度W—>起點寬度：0 —> 端點寬度:30(大小更具你的需要和圓的大小來定) —>下一點：捕捉對面的象限點
具體命令：
命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]:
指定圓的半徑或 [直徑(D)]:
命令:
命令:
命令: _pline
指定起點: *取消*
命令:
命令:
命令:
命令: _pline
指定起點:
當前線寬為 0.0000
指定下一個點或 [圓弧(A)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: w
指定起點寬度 <0.0000>: 0
指定端點寬度 <0.0000>: 30
指定下一個點或 [圓弧(A)/半寬(H)/長度(L)/放棄(U)/寬度(W)]:
指定下一點或 [圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)]:
cad這個指北針怎么畫
畫一個圓,畫一條直徑A當作輔助線,再畫一根線B,頂端與輔助線A頂端重合,底端往左或右偏一點畫出圓外,然后修剪掉多余的線頭,再以輔助線A為中心線鏡相線B得線C.此時刪除輔助線A.用填充色塊的方式填充內部,用DT命令標上文字N,旋轉好方向,便指針指向圖紙中的北方就可以了.
CAD中的指北針怎么畫?
1、繪圖前首先建立坐標平面x,y軸,均為點畫線. 2、接著來畫“北”和“南“,注意兩者的比例與距離一定要合適.可以選擇自己喜歡的圖案. 3、開始填充,建議只用兩種顏色,下圖只用了黃色和紅色,這樣顯得層次分明,也不混亂. 4、接著刪除點畫線,用直線連接“南,北”并標注N,S,當然繪圖比例的標注要視具體情況而定,做完后保存圖塊,方便下次使用.
形如下圖的指北針怎么解釋
這是建筑行業里的風玫瑰圖.一般用在建筑物的總平面圖上.表示這個地區每年風向出現的頻率.此圖表示該地區一年的主導風向?yàn)槟巷L(fēng),其次就是西風,東風和北風出現的機會很小.至于最下面的標尺,只是表示總平面圖的比例而已.
指北針的圖標
http://image.baidu.com/i?ct=503316480&z=0&tn=baiduimagedetail&word=%D6%B8%C4%CF%D5%EB&in=4819&cl=2&cm=1&sc=0&lm=-1&pn=7&rn=1 http://image.baidu.com/i?ct=503316480&z=0&tn=baiduimagedetail&word=%D6%B8%C4%CF%D5%EB&in=19749&cl=2&cm=1&sc=0&lm=-1&pn=13&rn=1
surfer可以加指北針和圖例等嘛,求指教
圖例是肯定可以的,比如classed post map里面,就有show legend的復選框,選上就好! 指北針,可以先添加一個symbol(menu — draw 里面),然后打開剛剛添加的symbol的屬性對話框,選擇symbol的樣子,仔細找找可以發現有指北針.
在何種情況下我們使用“風向玫瑰”指標,它具有什么作用?反之“指北針”在一些圖例當中怎么沒有明確標明在藍圖上
如果建筑物對周邊的環境或者群眾會因風向的變化而受到影響,那么這個建筑物的圖紙上必須標注風向玫瑰.從風向玫瑰里我們就會很直觀地看清楚當?shù)氐娘L(fēng)向變化.例如,化工廠選址時就必須選在群眾生活區域的下風口等等. 指北針在任何一張圖紙上都是要標注的,沒有標明,那就是設計工作的疏漏.(哪怕是最簡單的圖紙,指北針也是必須有的)
