有誰知道三相按鈕開關的具體接線方法啊

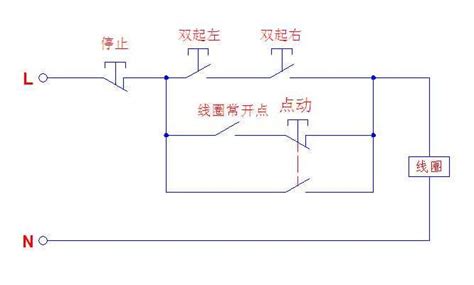

控制三相或單相電機均可,但不能直接控制,只能通過交流接觸器控制,又因?yàn)樵摻M合按鈕開關沒有停止鍵,一般只作為電機順、逆轉點動控制的. 在(百度圖片)為你找到的三相電動機正反轉控制實物接線圖,不知是否要的這種. 三個按鈕中.SB1是停止按鈕,SB2和SB3是正轉和反轉啟動按鈕. 因?yàn)镾B2和SB3用常閉觸點進行了互鎖,所以可以進行急反車操作.
兩個指示燈，兩個按鈕開關，一個接觸器接線圖是怎么樣的?
工作狀態指示燈可以并聯到接觸器的線圈回路上，電源指示燈并聯到電源上。
【1、開關控制接線圖（含熱繼電器）】
【2、順逆轉控制接線圖】
關于一些電流、電壓、短路以及回路等都是涉及到相關的專業物理知識，雖然小編的物理學得不是很好，但是最起碼的按鈕開關接線過程還是能給大家講解一番的。按鈕開關接入電路，才能讓我們更好的和電源打交道。現在，就隨著小編一起去看看，到底用什么有效的方法才能更好的把按鈕開關接入到電路中去呢。
按鈕開關接線圖解析二
這張按鈕開關效果接線圖相比于上一張，更容易簡單理解并且掌握。只需要接觸器、空氣開關、斷路器、停止和開啟按鈕。根據線條的走向，可以大概看出整個按鈕開關接入電路的一個狀態，以及電流和電壓以及回路的構成。其實要接入電路中，中間的使用的線也是極其有講究的。如果按鈕上有五個接線柱，其中兩個就應該是端子接燈，另外則是開關的，區分兩種接線口，把相同的接口串結一處，就行了。
按鈕開關接線圖解析四
看按鈕開關接線圖的時候，確實需要花費一些時間來了解清楚。就比如，小編給打加推薦的第四張按鈕開關接線圖，相比于前一張按鈕開關接線圖，確實容易許多，但是也非常需要畫上一些時間來了解其中的奧妙。其中的停止和開關按鈕必須要接入漏電斷路器，然后漏電斷路器必須要接入接觸器，再接入熱繼電器，總之把整個電路形成一個回路，來保證按鈕開關的正常運作。
按鈕開關接線圖解析五
大家在看看最后一張按鈕開關接線圖，和前面的按鈕開關接線圖有什么不一樣呢？除了接入電路的方法不同，變得比較復雜難懂之外，還多了一個接觸器，順啟動和逆啟動裝置。左上角就是所謂的空氣開關，是控制整個家居電源的總開關，空色的按鈕就是開關、停止按鈕，其中的線穿插的比較復雜，不是一般人真的是看不懂，這就是其按鈕開關內部的構造。按鈕開關的一頭接入控制電源的一方，另一方則接入按鈕所在的接觸器的常開觸點上，當這個常開觸點接入電源，按鈕指示燈就會亮。
四角按鈕開關怎么接線
這個按鈕開關里,能看到對角二個觸點的是常開觸點,觸點在下面看不到的是常閉觸點,可以按動按鈕通過觀察和測量來驗證,接線根據圖紙要求接就行了
床頭按鈕開關怎么接線?(附圖) 就是那種按鈕開關,里面有兩個孔,怎么接線,謝謝…現在是通過插頭通
接線方法:bai 在你目前裸露的兩個接頭處,斷開其中一根(該處將變du為兩個線頭),將斷開后zhi的兩個線頭分別接入按鈕開關的兩個孔里面. 另外一根已dao經連接好的,別動專,但一定要注意:用絕緣膠布包好,做好絕緣工作,小屬心觸電!
三相按鈕開關怎么接線
開關后面接口的地方有標示的,L接火線,N接零線.常見的有兩孔,三孔兩種插坐.一般情況下:在兩孔中,左孔連的是零線,右孔連的是火線.而在三孔的插座中,上孔連的是地線,左孔是零線,右孔是火線.
電工的師傅 220V開關按鈕怎么接線
下圖就是接線圖,可以用做家庭照明開關.被控?zé)艟呖梢栽趧e處方便的地方借一個零線.
按鈕開關/控制開關接線圖怎么看？
按鈕開關怎么接線
直流的場合控制容量非常低。這主要是因?yàn)橹绷鞑幌蠼涣髂菢佑辛泓c(diǎn)（電流零交叉點），因此一旦產生電弧就很難消除，電弧時間很長。而且電流方向不變，所以會出現接點遷移現象，接點會由于凹凸不平而無法斷開，可能導致誤動作。
有些種類的負載的恒定電流和浪涌電流相差很大。需在允許的浪涌電流值范圍內使用。閉路時的浪涌電流越大，接點的消耗量和遷移量也越大，就會因接點的熔接和遷移導致接點無法開關的故障。
在含有電感應的情況下會產生反向感應電壓，電壓越高能量越大，接點的消耗和遷移也隨之增大，因此，需確認額定的條件，在額定值中標出了控制容量，但僅這些是不夠的，在接通時和切斷時的電壓、電流波形、負載的種類等特殊的負載電路中，必須分別進行實際設備測試確認。微小電壓、電流的場合需使用微小負載用產品。使用一般用途的銀質接點時，可能導致接觸可靠性降低。
按鈕開關原理按鈕開關是指利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路換接的開關。按鈕開關是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。
按鈕開關可以完成啟動、停止、正反轉、變速以及互鎖等基本控制。通常每一個按鈕開關有兩對觸點。每對觸點由一個常開觸點和一個常閉觸點組成。當按下按鈕，兩對觸點同時動作，常閉觸點斷開，常開觸點閉合。
為了標明各個按鈕的作用，避免誤操作，通常將按鈕帽做成不同的顏色，以示區別，其顏色有紅、綠、黑、黃、藍、白等。如，紅色表示停止按鈕，綠色表示起動按鈕等。按鈕開關的主要參數、型式、安裝孔尺寸、觸頭數量及觸頭的電流容量，在產品說明書中都有詳細說明。
如圖,這樣一個4個按鈕的開關,怎樣接線呢?我想每個按鈕控制一盞燈……親們幫幫忙.每組綠色的孔上都寫
并連com火線進端,l1.l2為火線出端,取其一根連接燈的另一端
380v開關接法,有圖.誰會?教我謝謝!上方對應的是綠色按鈕.
根據不同的控制要求有不同的接法. 先說下最簡單的接法,綠色起動,紅色停止. 兩個按鈕各有4個接線柱,各一組常開常閉. 先接紅色停止按鈕: 電源進線先進下方紅色按鈕的常閉觸點(左下角),隨后通過紅色按鈕的常閉觸點(也就是紅色按鈕4個接線柱的右上角)接到綠色按鈕的常開觸點(綠色按鈕4個觸點中的右下角),然后綠色開關常開觸點(左上角)連接到用控制繼電器的線圈. 所謂的380V,我不知道你說的是繼電器控制的東西是380V呢,還是繼電器的線圈是380V.
單控開關和雙控開關接線圖
單控AL接L,AL1接燈控制線.雙控AL接L,AL1,AL2對聯,第二個開關AL燈的控制線.
