大家有校聯軸器的視頻嗎
沒有,只有書面材料.其實很簡單的,用百分表校正就可以了.
如何校正電機與軸的聯軸器的同心度!
首先更正一下你的問題:如何校正電機與泵聯軸器同軸度或如何校正機組同心度方法有兩種:一種是直尺法,一種是百分表法.
數控車床怎么用百分表校正內孔
將磁力表座吸在中拖板,或者刀架上,百分表(最好用杠桿百分表)打在內孔壁上, 用手撥動主軸旋轉,看百分表指針偏轉的最大格數,就是跳動值. 校正的時候,只需敲動跳動值的一半. 將數控系統置于手動模式,沿Z向移動拖板,看百分表跳動.在孔壁的90度位置再檢測一次,就能測出孔的軸線與主軸旋轉中心是否平行.
聯軸器如何快速找正
(1)固定起重配件聯軸器電機一側外支腳,移動內支腳,直到電機與泵中心偏心線為零.為保證電機不任意活動,在固定電機一側支腳后,另一側要用頂絲頂住. (2)固定聯軸器內支腳,移動外支腳,使兩中心線偏心為零. (3)以上兩種方法重復幾次后,可使聯軸器處于良好的對中狀態. 起重配件聯軸器找正是設備檢修過程中的一項重要工作.找正原理雖簡單,但實踐性很強.在小型機泵上經常應用的找正方法有單表法、雙表法及三表法等等.不論哪一種方法,都有一個共同的特點;水平面內比垂直面內的找正容易出錯,反復性強,耗時多,計算繁瑣.
對輪怎樣用百分表找正
先用手輕輕抵壓表針，看它在受力時往哪個方向走，這就是高出的方向。
然后先用一個劃針盤把工件大概找的距離相差不到2厘米左右。
再把百分表座吸在刀架座上，把百分表夾在表坐上，注意不要太緊，以免夾壞表的伸縮套。只要表夾緊不會動就可以了。
移動表座，使百分表對工件有4個毫米的壓力就可以了。慢慢用手轉動工件一圈，分別在四個方向，用粉筆畫上標記，高的地方劃+，低的地方化-，最好是先把180度的方向找的差不多，然后在另一個180度方向找的差不多，邊找正，邊松車床卡盤的三爪，把工件輕輕敲擊，調整高低差別，就這樣逐步慢慢調整，就會調到比較合適的圓度了。
還要注意看圖紙的要求，看圖紙對工件的正負公差帶是多少，一定要調到比那個要求還低的那個范圍，這樣才能保證產品質量。然后加緊工件，再仔細找正一遍，確定圓度不超過加工余量后，再進行加工。這樣仔細找正，不但可以加工出精密的配件，還可以檢查出上到工序的半成品是否合格。
如果已超出加工余量，就可以向質檢員提出重新檢查，避免不不要的再次加工。這個找正的過程，新手一般比較難掌握，耐著點性子，慢慢來，搞多了就熟能生巧了。
怎樣用百分表找正
有區別.這涉及到一個參照物的問題. 如果是百分表放泵側的話,那么你所需要調整的就是電機的中心了.
在數控車床中 如何使用百分表 校正同心圓?
把百分表對在工件上,工件是圓的就對外圓,反之對內圓,在看表針怎么動,那邊偏就從反方向敲過來,這是最簡單的方法.謝謝采納
如何用百分表拉直找正?
1. 把百分表插入量表直管軸孔中,壓縮百分表一圈,緊固. 2. 選取并安裝可換測頭,緊固. 3. 測量時手握隔熱裝置. 4. 根據被測尺寸調整零位. 用已知尺寸的環規或平行平面(千分尺)調整零位,以孔軸向的最小尺寸 或平面間任意方向內均最小的尺寸對0位,然后反復測量同一位置2-3次后檢查指針是否仍與0線對齊,如不齊則重調. 為讀數方便,可用整數來定零位位置. 5. 測量時,擺動內徑百分表,找到軸向平面的最小尺寸(轉折點)來讀數. 6. 測桿、測頭、百分表等配套使用,不要與其他表混用. 拉直一般找最高點.

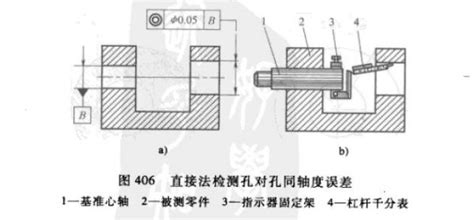

如何使用百分表對孔的找正
先目測調整零件,使其內孔大致在正確位置,輕微固定零件.移動百分表(最好是杠桿百分表),讓表頭接觸孔壁,然后視情況將其壓縮幾格(0.2-0.5mm),轉動零件(或轉到放百分表的部分,總之相對轉動就行),看百分表表針轉動情況,微調零件位置(注意別調錯方向),直到轉動時百分表表針不轉或轉動很小,就OK了.再固定固定好零件即可.
fanuc加工中心的杠桿百分表怎么用來校正水平度和垂直度,我不會用,請前輩給出具體操作步驟,越詳細
垂直度就是你工裝定位面上下的方向拉一下 看看是否有偏差 如果偏了就上下墊銅皮好了 直到上下拉的時候百分表沒有跳動 水平就是左右拉沒有跳動.
