58工程測量儀器的種類有哪些
工程測量儀器種類主要有以下幾種：
經緯儀：測量水平角和豎直角的儀器。由望遠鏡、水平度盤與垂直度盤和基座等部件組成。按讀數設備分為游標經緯儀、光學經緯儀和電子（自動顯示）經緯儀。經緯儀廣泛用于控制、地形和施工放樣等測量。中國經緯儀系列有:DJ07、DJ1、DJ2、DJ6、DJ15、DJ60六個型號(“DJ”表示“大地測量經緯儀”,“07、1、2、??”分別為該類儀器以秒為單位表示的一測回水平方向的中誤差)。在經緯儀上附有專用配件時,可組成：激光經緯儀、坡面經緯儀等。此外，還有專用的陀螺經緯儀、礦山經緯儀、攝影經緯儀等。

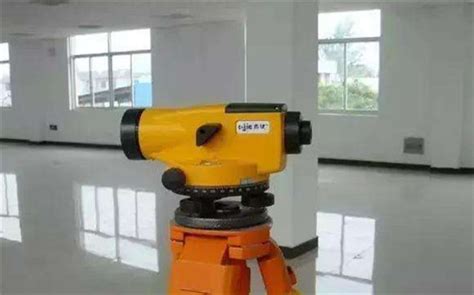

水準儀：測量兩點間高差的儀器。由望遠鏡、水準器(或補償器)和基座等部件組成。按構造分：定鏡水準儀、轉鏡水準儀、微傾水準儀、自動安平水準儀。水準儀廣泛用于控制、地形和施工放樣等測量工作。中國水準儀的系列標準有：DS05、DS1、DS3、DS10、DS20等型號(“DS”表示“大地測量水準儀”,“05、1、3、??”分別為該類儀器以毫米為單位表示的每公里水準測量高差中數的偶然中誤差)。在水準儀上附有專用配件時,可組成激光水準儀。
平板儀：地面人工測繪大比例尺地形圖的主要儀器。由照準儀、平板和支架等部件組成。在照準儀上附加電磁波測距裝置，可使作業更為方便迅速。
電磁波測距儀：應用電磁波運載測距信號測量兩點間距離的儀器。測程在5～20公里的稱為中程測距儀,測程在5公里之內的為短程測距儀。精度一般為 5mm+5ppm，具有小型、輕便、精度高等特點。60年代以來，測距儀發展迅速。近年來，生產的雙色精密光電測距儀精度已達0.1mm+0.1ppm。電磁波測距儀已廣泛用于控制、地形和施工放樣等測量中，成倍的提高了外業工作效率和量距精度。
電子速測儀：由電子經緯儀、電磁波測距儀、微型計算機、程序模塊、存儲器和自動記錄裝置組成，快速進行測距、測角、計算、記錄等多功能的電子測量儀器。有整體式和組合式兩類。整體式電子速測儀為各功能部件整體組合，可自動顯示斜距、角度，自動歸算并
顯示平距、高差及坐標增量，具有較高的自動化程度。組合式電子速測儀，即電子經緯儀，電磁波測距儀，計算機及繪圖設備等分離元件，按需要組合，既有較高的自動化特性，又有較大的靈活性。電子速測儀適用于工程測量和大比例尺地形測量。并能為建立數字地面模型提供解析數據，使地面測量趨于自動化，還可對活動目標做跟蹤測量，例如對于港口工程中的船舶進出港口的航跡觀測。
陀螺經緯儀：將陀螺儀和經緯儀組合在一起，用以測定真方位角的儀器。在地球上南北緯度75°范圍內均可使用。陀螺高速旋轉時，由于受地球自轉影響，其軸向子午面兩側往復擺動。通過觀測，可定出真北方向。陀螺經緯儀主要用于礦山和隧道地下導線測量的定向工作。有的陀螺經緯儀用微處理機進行控制，自動顯示測量成果，具有較高的測量精度。激光陀螺經緯儀則具有精度較高、穩定和成本低的特點。
激光測量儀器：裝有激光發射器的各種測量儀器。這類儀器較多，其共同點是將一個氦氖激光器與望遠鏡連接,把激光束導入望遠鏡筒,并使其與視準軸重合。利用激光束方向性好、發射角小、亮度高、紅色可見等優點，形成一條鮮明的準直線，做為定向定位的依據。在大型建筑施工，溝渠、隧道開挖，大型機器安裝，以及變形觀測等工程測量中應用甚廣。常見的激光測量儀器有：①激光準直儀和激光指向儀。兩者構造相近，用于溝渠、隧道或管道施工、大型機械安裝、建筑物變形觀測。目前激光準直精度已達10-5～10-6。②激光垂線儀。將激光束置于鉛直方向以進行豎向準直的儀器。用于高層建筑、煙囪、電梯等施工過程中的垂直定位及以后的傾斜觀測,精度可達0.5×10-4 。③激光經緯儀。用于施工及設備安裝中的定線、定位和測設已知角度。通常在200米內的偏差小于1厘米。④激光水準儀。除具有普通水準儀的功能外，尚可做準直導向之用。如在水準尺上裝自動跟蹤光電接收靶，即可進行激光水準測量。⑤激光平面儀。一種建筑施工用的多功能激光測量儀器，其鉛直光束通過五棱鏡轉為水平光束；微電機帶動五棱鏡旋轉，水平光束掃描，給出激光水平面,可達20″的精度。適用于提升施工的滑模平臺、網形屋架的水平控制和大面積混凝土樓板支模、灌筑及抄平工作，精確方便、省力省工。
液體靜力水準儀：利用連通管測定兩點間微小高差的儀器。主要是由測深儀和控制器組成的觀測系統。前者用微型電機作為動力，以測針自動跟蹤水位進行觀測，后者由電子設備部件經過測深儀與沉降點有線連接后，指揮任一沉降點進行工作，并由數碼管顯示逐點的觀測值。在良好條件下，觀測精度可達0.05mm左右。儀器主要用于精密測定建筑物沉降，建筑物安裝及地震預報中的傾斜觀測。
攝影經緯儀：由攝影機和經緯儀組裝而成的供地面攝影測量野外作業用的主要儀器。攝影機上有物鏡、暗箱、承片框、檢影器。在承片框上裝有精密的框標。經緯儀用來測定攝影站點和檢查點的坐標，并確定主光軸方向。主要用于地形和非地形攝影測量。
立體坐標量測儀：攝影測量中用于測定立體像對上同名點的像片平面直角坐標和坐標差(視差)的儀器。由觀測系統，導軌系統，像片盤，量測系統和照明設備等部分組成。有的儀器有自動坐標記錄裝置，還可直接獲得計算機使用的穿孔紙帶，或配有自動拍攝所量測像點影像的裝置。主要用于解析空中三角測量和地面立體攝影測量加密像控點。
立體測圖儀：航空攝影測量全能法測圖儀器的統稱。是攝影測量內業成圖的主要儀器。其結構原理是以攝影過程的幾何反轉為基礎。由投影系統、量測系統、觀察系統和繪圖系統組成。儀器按投影方式分為光學投影、機械投影和光學機械投影三種，按使用范圍分，有專為地面立體攝影經緯儀配套的儀器，也有既可供航測成圖又可供地面攝影成圖的全能儀器；有的限于測圖，有的還能用于空中三角測量。目前，發展的趨勢是主機結構趨于簡單，但增加各種外圍設備，如自動坐標記錄裝置，正射投影裝置、數控繪圖桌等,以擴大使用范圍,提高工作效率。另外,解析測圖儀也可歸于全能法測圖儀器,它由帶有反饋系統的高精度立體坐標量測儀、電子計算機、數控繪圖桌、控制臺及相應的軟件組成。新型解析測圖儀可以聯機或脫機測圖，其人機對話的數字攝影測量、信息庫、圖解系統用于地籍測量和空中三角測量，可獲取數字地面模型、斷面圖、進行地面攝影測量以及修測更新地圖等。
正射投影儀：將具有傾斜和地面起伏的中心投影像片變換成正射影像圖的攝影測量專用儀器。正射影像圖具有成圖快速、信息豐富、直觀易識等特點，正射投影儀一般分光學投影和電子投影兩類，可以聯機或脫機作業,制作正射影像圖。
量具量儀有哪些 工程測量儀器有
經緯儀；測量水平角和豎直角的儀器。
水準儀利；用連通管測定兩點間微小高差的儀器
平板儀；地面人工測繪大比例尺地形圖的主要儀器。
測距儀；應用電磁波運載測距信號測量兩點間距離的儀器。
速測儀；由電子經緯儀、電磁波測距儀、微型計算機、程序模塊、存儲器和自動記錄裝置組成，快速進行測距、測角、計算、記錄等多功能的電子測量儀器。
陀螺經緯儀；將陀螺儀和經緯儀組合在一起，用以測定真方位角的儀器。
激光測量；裝有激光發射器的各種測量儀器。
攝影儀；由攝影機和經緯儀組裝而成的供地面攝影測量野外作業用的主要儀器。
量測儀攝影測量中用于測定立體像對上同名點的像片平面直角坐標和坐標差(視差)的儀器。
測圖儀；航空攝影測量全能法測圖儀器的統稱。是攝影測量內業成圖的主要儀器。
以上是工程測量儀種類望采納謝謝。
測量儀器有哪些種類
天準二次元影像儀和三次元三坐標測量機,還有根據需求定制的非標項目.
角度測量儀器分為哪幾種?
最常見的有我們在學生時代就見過教師儀器,就是可以測量180度大小的,給你看下圖片,相信你回記憶深刻.
影像測量儀的分類有哪些？
時間:2012-10-27 16:01 來源:未知 作者:admin 點擊:次 影像測量儀又名精密影像式測繪儀，它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制。可將測量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔,也可輸入到WORD、EXCEL中，進行統計分析，可劃出簡單的 Xbar-S管制圖，求出Ca,等各種參數。 分類：
按其投射路徑可分為(a)垂直型投影機(b)落地型投影機(c)水平型投影機。投影機與燈泡通電后，光線經過濾熱鏡 片、透鏡組、工作臺平板、反射鏡、投影幕等，將工件輪廓或表面經放大后并投影至半透明的投影幕上。通常，必須調整工件與投影透鏡間至適當的焦距距離，使投影幕至最清楚的狀況，以確保工件測量的準確性影像測量儀的構造，可由三個不同測量系統而有不同構造。若以垂直型投影機為例，其投影透鏡可由25x至225x的放大倍率，而常用者有10x、20x、50x、100x等四種。測量工件則可用輪廓照明或表面反射照明。附件包括回轉式裝物臺、分厘頭(機械式或光學式)、顯示器、V型塊、中心頂架、各種倍率的透鏡(可隨意更換)、投影幕、標準圖片、玻璃尺和照相設備等。影像測量儀分類：影像測量儀、二維影像測量儀、二次元、自動影像測量儀、全自動影像測量儀、二次元影像測量儀、2.5D影像測量儀、影像測繪儀等等。 除了通用分類的影像測量儀，隨著某e68a84e79fa5e9819331333332643836些行業的需求增大，市場上還出現了專用型影像測量儀，又有了如軸類影像測量儀、齒輪影像測量儀等分法。
用途： 儀器適用于以二坐標測量為目的的一切應用領域，機械、電子、儀表、五金、塑膠等行業廣泛使用。(模具，螺絲，金屬，配件，橡膠,PCB板,彈簧,五金，電子，塑料） 工作原理：
影像測量儀使用本身的硬件（CCD，目鏡，物鏡數據線）將所能捕捉到的圖象通過數據線傳輸到電腦的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備絕對不會產生圖象滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。 測量功能
1、多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；
2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；
3、座標平移和座標擺正，提高測量效率；
4、巨集指令，同一種工件批量測量更加方便快捷，提高測量效率；
5、測量數據直接輸入到AutoCAD中，成為完整的工程圖；
6、測量數據可輸入到Excel或Word中，進行統計分析，可割出簡單的Xbar-S管制圖，求出Ca，等各種參數；
7、多種語言界面切換；
8、記錄用戶程序、編輯指令、教導執行
9、大地圖導航功能、刀模具專用立體旋轉燈、3 D掃描系統、快速自動對焦、自動變倍鏡頭。
10、可選購接觸式探針測量,用于接觸式測量不規則的產品,如橢圓、弧度 、平面度等尺寸;
11、此外，影像測量儀還可以檢測圓形物體的圓度、直線度、以及弧度
12、在影像儀下繪制的圖像，可以直接保存為dxf文件，該文件可以在autocad軟件中直接打開！或者是導入到三維軟件中
13、影像測量儀若是在加了探針的情況下，還可以直接用探針打點然后導入到逆向工程軟件做進一步處理！軟件可以自由實現探針/影像 相互轉換!
14、平面度檢測（可通過激光測頭來檢測產品平面度，推薦使用“七海光電”平面度檢測激光測頭）
不規則物體量方的設備有哪些？
測量不規則物品的體積需要使用Goodscan 體積測量儀。這個設備可以自動測量貨物的體積、重量條碼信息。
Goodscan200體積測量儀器是專為客戶提供的測量范圍在 5*5*5～60*60*60cm 中小型貨物體積的稱重量方掃碼拍照一體機設備，它的優勢在于尺寸測量精度和稱重精度更高，尺寸平均精度達到 5mm，稱重精度為30g。
Goodscan200 體積測量儀器功能及應用：
支持的功能：稱重、量方、拍照、掃碼、數據/圖片存儲和上傳、提供數據接口，對接系統
應用場景：尺寸測量、包裹稱重、手動掃碼、運費計算、拍照存檔
Goodscan200 體積測量儀器具體參數：
名稱 : GS200P
測量原理：3D視覺測量
量方傳感器：異方科技深度傳感器
測量范圍：5*5*5～60*60*60cm，精度±10mm;
平均精度：±5mm
測量速度：1 秒/件
數據輸出：Excel/Http/TCP/串口
稱重量程：小于 100kg
稱重精度：±30g
Goodscan200 體積測量儀器結構示意圖：
操作方法
將待測物體放在儀器的測量區域。
請點擊輸入圖片描述
儀器會自動識別物體，并快速測量出該物體的重量、體積、條碼等信息。并將測量結果顯示在顯示器上面。整個過程不到1秒。
工人測量馬路的工具叫什么
一個輪子是測量長度的,三角架和潛望鏡是測量形狀、平面位置、高度
數控銑床零件的常用測量儀器有那些?
游標卡尺、深度尺、千分尺、萬能角度尺、內徑百分表、內徑千分尺. 還有用于相對測量的百分表、千分表等.
常用的經緯儀有哪幾型號？
首先有光學經緯儀；電子經緯儀；激光經緯儀；
其次各經緯儀有各自的適用范圍，題目比較大。
舉例：
DJ6型光學經緯儀，精度是6″，適用于各種比例尺的地形圖測繪和土木工程施工放樣.操作簡單，經濟實惠。就是讀數有點費眼睛
激光經緯儀，精度是2″,用于準直測量，常用的是J2-JDB型，它除了有激光經緯儀的功用外，還可以應用于建筑的軸線投測，隧道測量，大型管線的鋪設，橋梁工程，大型船舶制造等等。
電子經緯儀一個測繪方向的誤差是+(-)2″,常用的是ET-O2型，可以與光電測距儀和電子手簿連接，組成全站儀。
光學經緯儀按精度不同，可分為DJ07、DJ1、DJ2、DJ6和DJ15等型號，其中“DJ”表示大地測量經緯儀，下標數字2、6等表示儀器的精度等級，即“一測回水平方向的中誤差，單位為秒”。經緯儀雖然種類多，但測角原理相同，其基本結構也大致相同，從目前看，Dj6型光學經緯儀在工程測量中最常用，其次是DJ2型光學經緯儀和電子經緯儀。
經緯儀型號
經緯儀的型號是指測角精度、規格是指代碼：比如有DJ07,DJ1,DJ2,.D16等幾種不同精度的儀器.”D’,和“J”分別代表“大地測量.和.經緯儀”漢語拼音的第一個字母,”07*,”1″,`2*,”6″是表示該類儀器一測回方向觀測中誤差的秒數.通常,在書寫時省略字母”D”.J07,J1和12型經緯儀屬于精密經緯儀,Js型經緯儀屬于普通經緯儀.在建筑工程中.常用12和Js型光學經緯儀.DJ——經緯儀型號代碼,主要有DJ05、DJl、DJ2等型號。
經緯儀用途和工作原理
經緯儀是測量工作中的主要測角儀器。由望遠鏡、水平度盤、豎直度盤、水準器、基座等組成。測量時，將經緯儀安置在三腳架上，用垂球或光學對點器將儀器中心對準地面測站點上，用水準器將儀器定平，用望遠鏡瞄準測量目標，用水平度盤和豎直度盤測定水平角和豎直角。按精度分為精密經緯儀和普通經緯儀；按讀數設備可分為光學經緯儀和游標經緯儀；按軸系構造分為復測經緯儀和方向經緯儀。此外，有可自動按編碼穿孔記錄度盤讀數的編碼度盤經緯儀；可連續自動瞄準空中目標的自動跟蹤經緯儀；利用陀螺定向原理迅速獨立測定地面點方位的陀螺經緯儀和激光經緯儀；具有經緯儀、子午儀和天頂儀三種作用的供天文觀測的全能經緯儀；將攝影機與經緯儀結合一起供地面攝影測量用的攝影經緯儀等。
測量水平角和豎直角的儀器。是由英國機械師西森(Sisson)約于1730年首先研制的，后經改進成型，正式用于英國大地測量中。1904年，德國開始生產玻璃度盤經緯儀。隨著電子技術的發展，60年代出現了電子經緯儀。在此基礎上，70年代制成電子速測儀。
經緯儀是望遠鏡的機械部分，使望遠鏡能指向不同方向。經緯儀具有兩條互相垂直的轉軸，以調校望遠鏡的方位角及水平高度。此類架臺結構簡單，成本較低，主要配合地面望遠鏡（大地測量、觀鳥等用途）使用，若用來觀察天體，由于天體的日周運動方向通常不與地平線垂直或平行，因此需要同時轉動兩軸并隨時間變換轉速才能追蹤天體，不過視場中其它天體會相對于目標天體旋轉，除非加上抵消視場旋轉的機構，否則不適合用于長時間曝光的天文攝影。
直流電阻測試儀有哪些型號?
MEZRC-10A直流電阻測試儀 MEZRC-3A直流電阻測試儀 MEZRC-100A直流電阻測試儀
