修手機充電器

充電器很簡單,一般都是整理穩壓電路和電壓檢測芯片,芯片一般不會壞,應該是小變壓器或者整流二極管擊穿了,拿一個舊的充電器吧原件落下來?yè)Q上就行

怎么檢修手機充電器

一、電路原理

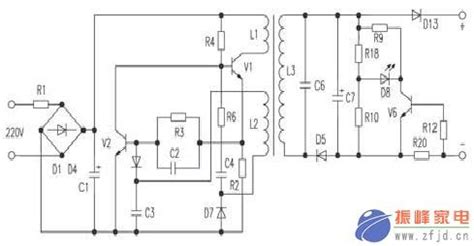

在早期的手機通用充電器電路設計時,由于考慮到鋰電池與鎳氫電池充電特點的不同(鋰電池充電電壓為4.2V-4.4V,鎳氫電池充電電壓為4.3V-4.5V,且在給鎳氫電池充電前,應先放電,以防止出現記憶效應)因此充電器電路比較復雜,一般由開關電源、基準電壓、充電控制、放電控制和充電指示等電路組成,且基準電壓、充電指示及充、放電控制電路多由運算放大器控制。近年來,由于絕大多數手機采用鋰電池,加之出于制造成本考慮,通用型手機充電器的電路已非常簡單,實為一簡單的自激式開關電源電路。圖1為一款諾基亞手機通用充電器實繪電路。 AC220V電壓經D3半波整流、C1濾波后得到約+300V電壓,一路經開關變壓器T初級繞組L1加到開關管Q2 c極,另一路經啟動電阻R3加到Q2 b極,Q2進入微導通狀態,L1中產生上正下負的感應電動勢,則L2中產生上負下正的感應電動勢。L2中的感應電動勢經R8、C2正反饋至Q2 b極,Q2迅速進入飽和狀態。在Q2飽和期間,由于L1中電流近似線性增加,則L2中產生穩定的感應電動勢。此電動勢經R8、R6、Q2的b-e結給C2充電,隨著C2的充電,Q2 b極電壓逐漸下降,當下降至某值時,Q2退出飽和狀態,流過L1中的電流減小,L1、L2中感應電動勢極性反轉,在R8、C2的正反饋?zhàn)饔孟?Q2迅速由飽和狀態退至截止?fàn)顟B(tài)。這時,+300V 電壓經R3、R8、L2、R16對C2反向充電,C2右端電位逐漸上升,當升至一定值時,在R3的作用下,Q2再次導通,重復上述過程,如此周而復始,形成自激振蕩。在Q2導通期間,L3中的感應電動勢極性為上負下正,D7截止;在Q2截止期間,L3中的感應電動勢極性為上正下負,D7導通,向外供電。 圖1中,VD1、Q1等元件組成穩壓電壓。若輸出電壓過高,則L2繞組的感應電壓也將升高,D1整流、C4濾波所得電壓升高。由于VD1兩端始終保持5.6V的穩壓值,則Q1 b極電壓升高,Q1導通程序加深,即對Q2 b極電流的分流作用增強,Q2提前截止,輸出電壓下降 若輸出電壓降低,其穩壓控制過程與上述相反。 另外,R6、R4、Q1組成過流保護電路。若流過Q2的電流過大時,R6上的壓降增加,Q1導通,Q2截止,以防止Q2過流損壞。

二、常見故障檢修

在該類充電器中,初級電路故障率較高,其常見故障現象為:次級無輸出,R1燒焦。 從實修情況看,R1燒焦、開路常系Q2擊穿所致,并伴有R6開路損壞。Q2擊穿的主要原因是該類充電器散熱空間較小且密閉,加之充電器長時間工作,Q2溫度過高而熱擊穿。因此,建議在該充電器外殼上開幾個孔,以利散熱,并將Q2換為E13003(400V/1.5A/40W ),以增強電路的可靠性。 另外,L1繞組局部短路(正常時,L1繞組的直流電阻為5.5Ω~6Ω)、R7開路也會導致Q2損壞。 若更換Q2后,雖次級輸出正常,但Q2發熱嚴重.這時可適當增大或減小R8的阻值,以調節反饋量,使Q2工作正常,若R1、Q2、R6等元件正常,但次級無輸出,其常見原因?yàn)镽3開路。 正常工作時,C4兩端電壓約為6.2v,Q1、Q2的實測值見表1。

位號 引腳 電壓(V) 在路電阻(kΩ)紅表筆 在路電阻(kΩ)黑表筆

Q1 e 0 0 0

Q1 b 0.6 2 2

Q1 c 0.1 13 13

Q2 e 0 0.01 0.01

Q2 b 0.1 13 13

Q2 c 310 105 58

充電器壞了怎么修

您好,一般充電線都不維修的,如果損壞直接更換一根新的充電線即可

電動車充電器維修教程

線路斷掉了

怎么維修電動車充電器?

電動車充電器,實質就是一個開關電源,或者是一個電子變壓器. 一般損壞開關管擊穿,或者推挽管擊穿.查明原因,用同型號的或者參數相近的管子更換即可.

電源充電器該怎么維修呢?大電容有電,小電容也有電,就是輸出沒有.

電源充電器屬于電子產品,維修需要有電子電路知識,然后找到電路圖,才能找到故障.憑你這么一說,看不到實際情況,神仙也幫不了你

怎樣去檢修電源充電器并進行維修??

換個吧,不是專業人士別拆.弄不好把手機充爆就不好.

電瓶充電器壞了怎么修

有興趣自己拆開檢查下,首先從簡單下手,用表測 下進,出電線是否會斷,很多充電器的毛病就在這電線上,再檢查保險絲是否好,是否有明顯燒焦損壞的元件,電路板上是否有脫焊虛焊等,接下來就要測量二極管,三極管,電容等是否正常,再接下來則要通電測量關健點電壓是否正常.

手機充電器故障的檢修思路和處理步驟

兩種情況,一是你電池壞了,二是你充電器不是原裝的,或者不兼容,導致不能識別. 你可以換一個充電器試試看看,如果那個可以用,我建議你把你的海陸通液晶充電器那去修,或者換掉. 新買的話就換掉.

surface充電器怎么自己維修

http://jingyan.baidu.com/article/20095761872734cb0621b45f.html

步驟 1： 從電源插座上拔下 Surface 電源線，如果您有以下設備，請從 Surface 移除或斷開這些設備： 電源適配器

Surface 鍵盤保護套

microSD 卡

USB 設備（如打印機、鍵盤或鼠標）

視頻/音頻線纜或適配器

步驟 2： 從屏幕右邊緣向左輕掃，然后點擊“設置”。

步驟 3： 點擊“電源”，然后點擊“關機”。

步驟 4： 檢查下列幾項： （1）您所使用的為 Surface 充電的電源插座是否工作正常？嘗試將其他電器插入該電源插座并查看是否正常。

（2）環境條件是否適合充電？最好在接近室溫環境中對電池充電。Surface 設計的工作溫度介于 0 到 35 攝氏度之間。

（3） 磁性充電接頭是否清潔無損壞？檢查電源適配器接頭端和充電端口（在 Surface 側面）上的接頭。

將電源線從電源插座拔下后，使用軟布蘸一點外用酒精來清潔 Surface 接頭端和充電端口的磁體。

解決方法 1：移除并重新連接電源適配器

步驟 1： 將電源線重新插入電源插座，然后將電源適配器重新連接到 Surface。確保連接牢固。 確保電源線的線纜夾不妨礙連接，同時磁性端連接牢固。磁性端在插入充電端口時應與 Surface 兩條側邊平行，不向任何一邊傾斜。

步驟 2： 查看接頭頂端的小燈是否已點亮。

如果燈：

不點亮 您的電源適配器可能需要更換。您可以通過 Surface 聯機服務中心請求服務。

點亮 您的 Surface 已接通電源。轉到“解決方法 2”。

解決方法 2：查看電池充電狀態

若要查看 Surface 的電池狀態和確定其是否在充電，請執行以下操作：

步驟 1： 確保已連接電源適配器且接頭頂端的燈點亮。

步驟 2： 在“開始”屏幕上，從屏幕右邊緣向左輕掃。

您的電池狀態將顯示在時間和日期旁邊，狀態為下列之一：

（1）電源已接通，正在充電

如果您看到： 電池旁邊有一個電源插頭。

這意味著： 電池正在正常充電，但電池電量可能仍然很低。 您需要繼續將 Surface 充電一段時間。

（2）

電源未接通

如果您看到：不顯示電源插頭。

這意味著：Surface 無法識別電源適配器已連接。 您的 Surface 需要維修。您可以通過 Surface 聯機服務中心請求服務。

電池錯誤

如果您看到： 電池旁邊有一個電源插頭。 電池上有一個紅色 X 號。

這意味著： 電池可能存在問題。轉到“解決方法 3”。

解決方法 3：重新啟動 Surface

如果出現電池錯誤圖標，請嘗試重新啟動 Surface，然后再次檢查電池狀態。

步驟 1： 確保已連接電源適配器且接頭頂端的 LED 燈點亮。

步驟 2： 從屏幕右邊緣向左輕掃，然后點擊“設置”。 （如果您使用鼠標，請指向屏幕的右上角，將鼠標指針下移并單擊“設置”。）

步驟 3： 點擊或單擊“電源”，然后點擊或單擊“重啟”。

步驟 4： Surface 重新啟動并登錄后，從屏幕右邊緣向左輕掃，然后重新檢查電池狀態。

如果仍然看到電池錯誤，則您的 Surface 需要維修。您可以通過 Surface 聯機服務中心請求服務。
