三相控制器怎么接線

穩壓器與調壓器、變壓器一樣，都是是用與運輸和調節電壓的一種輸電設備。輸電設備來說，電源線接通是非常重要的，而在接線過程中如果操作不當會引發事故，因此，當我們在對穩壓器、調壓器以及變壓器進行接線時，應該非常小心。下面我們就來介紹下三相穩壓器接線時需注意的問題。 第一，進線端電源線線徑大小應滿足穩壓器相應容量的電流值； 第二，進線端電源線應接在穩壓器的輸入端，并按母線的顏色：黃接A相、綠接B相、紅接C相，出線端電源線應接在穩壓器的輸出端，并按母線的顫色：黃接A相、綠接B相、紅接C相，到接零“N”的接線柱上，機箱外殼應和大地聯接，接地電阻應小于0.4歐姆； 第三，雙柜或多柜結構的穩壓器，柜間母線必須按顏色來連接，其它聯線應按編號聯接。

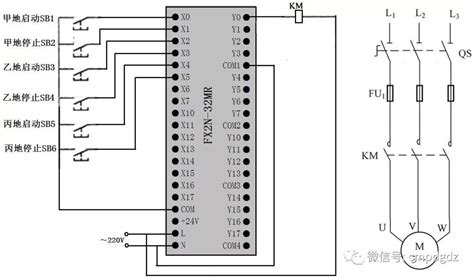

新型電動三相3K圖例：

新型電動三相6K 圖例

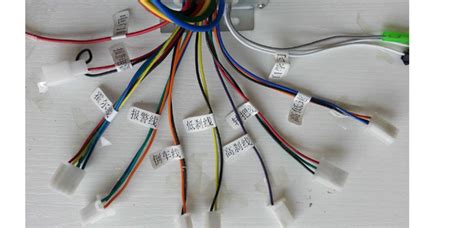

電動車控制器接線

黃紅黑是轉把線.紫橙綠是儀表剎車斷電

溫度控制器接線圖

如圖所示：

工作時，溫控器按照設定值產生相應控制，從而輸出開關量信號給執行器，如繼電器、接觸器、時間繼電器等。加熱載體一般有加熱棒、加熱管、加熱絲，測溫傳感器一般有熱電偶（TC）、熱電阻（RTD）、熱敏電阻等。

題目說的高總低是溫控器的開關量輸出信號，通常為繼電器輸出類型。總是繼電器輸出的公共端，高是繼電器輸出關信號，低是輸出開信號。實際使用中，以總高作關信號，總低作開信號。以接觸器為例，假如加熱溫度達到設置值輸出關信號使線圈失電，反之得電。

圖中這個接線就很簡單，總共12個接線端子。123接熱電阻，456接的是報警，高總低接執行器（繼電器、接觸器等），中、相接220V電源。

總高低管的是設定值，而報警管的是上下限值。例如測溫范圍在0～100℃，設定值在60℃。正常情況下，高于60攝氏度，那么接觸器線圈應該失電，如果線圈沒有失電，繼續升溫到100℃，此時才發生報警信號而驅動報警裝置。

擴展資料

原理：

有機械式的和電子式的，

機械式的采用兩層熱膨脹系數不同金屬壓在一起，溫度改變時，他的彎曲度會發生改變，當彎曲到某個程度時，接通（或斷開）回路，使得制冷（或加熱）設備工作。

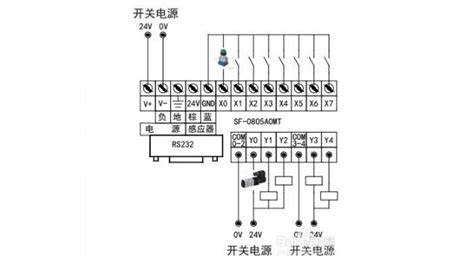

電子式的通過熱電偶、鉑電阻等溫度傳感裝置，把溫度信號變換成電信號，通過單片機、PLC等電路控制繼電器使得加熱（或制冷）設備工作（或停止）。

電動車控制器接線方法

粗紅色線–電源+ 粗黑色線–電源- 粗粉(或細紅)–電鎖輸出+ 3根略細些,分別為蘭色.綠色.黃色的線是電機電源+ 3根紅.綠.黑(或白)為一組插頭的是接調速轉把 +. -. 控 某些帶感應助力的電動車,另有3根一組插頭的,接腳踏中軸位置的助力信號檢測霍爾輸出器 5根線為一組插頭(不同顏色)–電機霍爾控制線路(3根分別接電機三個霍爾的控制極,2根是一根輸入一根輸出信號線)

電動車直流電機控制器怎么接線

簡單一點的一般會有四根粗線,和三根細線,三根細線接調速手柄,另外粗線兩根直流輸入,兩根輸出.但是目前控制器種類太多,所以不好完整回答.

電動車控制器怎么接線

1，分清楚每根線的作用，給控制供電的電源線（一般三根線用一個朔料插銷弄在一起，其中最粗的兩根是給控制器供電的、紅+級、黑的-級，還一根細的紅色的是電源鎖線）

2，轉把（控制速度的），一般是三根細線、紅、藍、黑。也是用朔料插銷弄在一起的。

3，儀表線、速度線、剎車斷電線。一般儀表線和剎車斷電線也是在一起的，

4，還有兩個線，它們可以互相連接在一起的，那可以調節角度。（60度和120度）

5，三跟主相線，5跟細的（和電機里面霍爾連接的）

再具體說下連接辦法！

第一個，注意好正負極就可以了！

第二個，需要調試不可能一次成功的。（隨便亂接）

第三個，需要根據經驗找到，先排除其他的線的作用，！

第四個，一般最后調試不出來，就可以考慮是電機和控制器角度問題了！

第五個，控制器和電機有嚴格的匹配關系，需要慢慢調試。

哎，沒有修過電動車肯定是接不出來的，無刷的有點難度！ 相信有刷的你可以搞定！ 還有的就是控制器和電機就算型號一樣（假如都是48V300W）也是有可能裝上去沒有作用的！ 主要是電機霍爾不匹配！

建議你裝個無霍爾控制器！

注意正負極千萬別接錯！ 其他都可以接錯

中央空調控制器怎么接線

這種機械式溫控器1是閥門開,2是閥門關,3是相線(火線),4是零線,5.6.7對應電機高中低檔.4是共用端子,電機零線,電動閥零線都可以接線4端子.

電動車控制器的接線方法.忠告.

控制器電池正極連接線,電動門鎖線

電動車控制器接線圖

原發布者:linpearl228

智能無刷電動車控制器接線圖下圖所示的是高標科技自主研發的電動車控制器接線圖：

高標電動車控制器接線方式：1.電動車控制器電源輸入：粗紅色線為電源正端，黑色線為電源負端，細橙色線為電門鎖。2.電動車電機相位（u,v,w輸出）：粗黃線為U，粗綠線為V，粗藍色為W。3.電動車控制器轉把型號輸入：細紅色線為+5V電源，細綠色為手柄信號輸入，細黑色線為接地線。4.電動車電機霍爾（A,B,C輸入）：細紅色線為+5V電源，細黑色線為接地線，細黃色線為A，細綠色線為B，細藍色線為C。5.電動車剎車（柔性EABS+機械剎）：細黃色線為柔性EABS，細藍色線為機械剎，細黑色線為接地線。6.電動車傳感器：細紅色線為+5V電源，細黑色線為接地線，細綠色線為傳感器信號輸入。7.電動車儀表（轉速）：細紫色線。8.電動車巡航：細棕色線。9.電動車限速：細灰色線。10.電動車自動識別開關線：細黃色線。高標科技在電動車控制器行業領域始終占據領先地位，技術實力遠超行業標準，是眾多知名電動車廠商的指定戰略合作伙伴，高標科技的合作電動車廠商有愛瑪電動車、雅迪電動車、綠源電動車、歐派電動車、金彭電動車、小刀電動車、立馬電動車、綠駒電動車、綠佳電動車、大陽電動車、凱騎電動車、臺鈴電動車、寶島電動車、澳柯瑪電動車、富士達電動車、小鳥電動車、比德文電動車、安爾達電動車、新大洲電動
