單向控制閥代表符號
上圖為控制專業,下圖為管道專業.
這個液壓單向閥符號什么意思?
控制油外泄口.
怎樣畫出單向閥
在原理圖中使用符號,機械設計手冊中給出了各種閥的圖形.在安裝圖中按外形給出所要求的尺寸和空間.
普通的液壓閥、氣動閥的符號
http://www.bzjsw.com/ziyuanxiazai/biaozhunxiazai/guojiabiaozhun/2006-10-27/7071.html
這個是什么液壓符號,功能是什么?
液控單向閥,這個是詳細符號,控制壓力關閉閥
止回閥CAD里的圖標
1\1 – / 上面是個橫向的Z,下面有個箭頭表示單向流
這個單向閥符號的工作原理,急求?

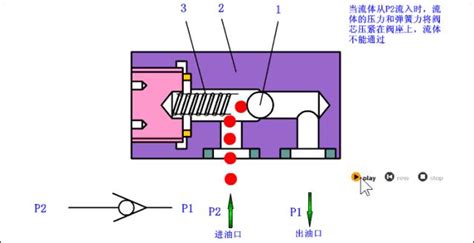

單向閥的工作原理:就是在單向閥內部有一個鋼球(鋼球要大于進口管直徑),鋼球的后面再裝上一個彈簧,當壓力液體從進口進來時,液體壓力把鋼球頂開,液體想回來就沒有門了,鋼球會把進口堵死.
工程上閥門用什么符號代表
JS是閥門種類的一種截止閥 DN是閥們的公稱直徑 消防栓的符號是一個圓圈,半塊黑半塊白,斜的
