電箱如何接線

開個孔,孔徑大小以所穿過的電纜線所對應的尼龍固定頭(又稱PG接頭)的尺寸為準.例如電纜外經18mm,對應的PG接頭為PG24,開個直徑為M30的公紋即可. 配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上,構成低壓配電箱.正常運行時可借助手動或自動開關接通或分斷電路.常用的配電箱有木制和金屬制兩種.

家用電箱怎么接

一、首先家用配電箱接線的時候，要看清楚家用配電箱接線圖的設計，不要把零線和火線搞混淆了，如果兩者一旦接錯了的話，就不會產生電源，給人造成誤區，其實不管是接正還是接反，因為有漏電開關的作用，都會讓零線以及火線有動作的，因為很多零線在漏電開關里面都是連同的，所以開閘之后，斷開的沒有零線只有火線，所以關于火線以及零線接錯這個問題是需要注意的，至于怎么區分兩者不要搞錯，可以看看漏電開關，上面一般都是有標記的，如果是字母N的話就表示零線了。

二、配電箱應用的范圍不同，那么接線的方法就是不同的，家用的家用配電箱接線圖算是比較簡單的，一般學物理的人都能看懂，如果是建筑或者電廠等地方的家用配電箱接線圖，那么就比較具有專業化，不是一般人是看不懂的。如果安裝家用的配電箱，則需要購買進戶線，選用四平方米的就差不多了，通過漏電開關中的火線連接到家用的總開關電閘，在通過火線連接到各個房間的開關，因為零線是公用的，分開到每個房間就行了。

三、在安裝家用的配電箱之前，一定要把所涉及的設備買齊全，然后測量家用電路的額定電流以及工作電壓是多少，按照家用的電路的電源進行配置一個相近的配電箱，然后再設計一個家用配電箱接線圖，通過這個家用配電箱接線圖進行施工安裝，這樣全程的流程走下來，安裝也非常方便，有了家用配電箱接線圖的指示，會讓你事半功倍。關于電路設備的安裝，還是要找專門的師傅進行安裝，畢竟電是一個很危險的東西，不能隨便觸碰的。

四、按照家用配電箱接線圖進行施工安裝，這是最后一部的事情，在這個之前，小編說過要好好進行配置配電箱，盡量和家里所用的電路是一樣的大小的電流電壓，這個就需要讓你對配電箱型號以及規格尺寸等方面有所掌握。比如GGD是什么，第一個字母G是指低壓配電柜，第二個G是指固定安裝、接線，字母D是指電力用柜；又比如GCK是什么？第一個字母G是柜式的結構，第二個字母C是指抽出式，字母K是指控制中心，這些都是需要掌握的，兩者價錢差距不大，主要的區別是兩者所采用的元器件。

誰知道家庭電路中配電箱如何接線~~~

點能進戶后,接在配電箱總漏電保護器(斷路器)上,從漏電保護器(斷路器)分到每個回路斷路器上,由這個分別對每個房間照明,插座供電.在安裝過程中注意照明電路和插座分開.有條件可以照明一路(每個房間),插座一路(每個房間),廚房一路.插座接地要做好.

插座線進電箱咋接

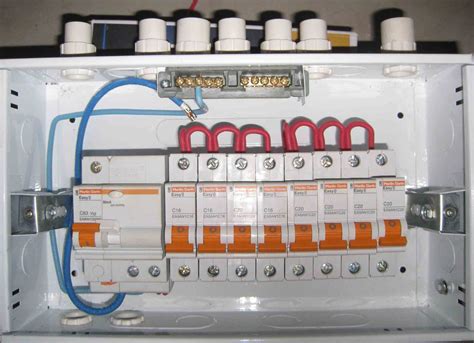

一個孔的全部為單極微斷,也就是只控制火線通斷的開關,最下邊的左側兩個為零線排,最右側為接地排,如果是接插座的話火線接最右側五個微斷的任意一個,零線接在最左側的零排,如果有接地線的話接在下方最右側的地排,然后合上最左側的總開關,合上中間的兩極漏電斷路器,再合上右側的接火線的單極微斷就有電了,接線時一定要注意安全,確保開關全部在斷開狀

請問家庭配電箱怎么接線

主開關下來到配電箱..配電箱..后面你怎么接都行.只不火線和零線不相碰就可以了.

誰知道家庭配電箱怎樣接線?

你想問什么?民用配電入戶一般采用單相三線制,即火線L,零線N及地線E,正常情況下LN線上是有電流的,E線是保護線,一般電器的外殼要接地(E),防止觸電.正常情況下N對E的電壓較小,相對安全 對于開關,一定要串聯在火線上

請教配電箱接法

、用一塊三相四線制有功電度表就可以了（不用互感式的），如果選用太多的電表，首先需要很多的安裝空間，并且接太多電表增加造價，也使得整個配電裝置顯得略為復雜。2、為了計量準確與選用電表的多少等無關，只與電度表的額定量程有關。根據你所提供的參數，電表可選20至40安培的，建議你選用40安培的，可以方便日后增加負載。但又不能太大，太大就會使得計量不夠準確。3、至于三相平衡問題，因為這里所用到的功率不大，沒有必要過份關注。各接一相就可以了或只接一相都可以。如果你的3臺2kW設備距離很近，并且電源線都選用同一線管作為通道，那就建議3臺設備用同一相電，可以避免日后維護時可以造成的三相短路等問題。4、以上回答是否滿意？祝你好運！補充：關于零線分斷方面支持“德運 – 探花 十級 ”的答案。我來回答

三相電配電箱有電度表怎么接線?

電源進線先進電表,電表出線進主空開,主空開二次接分支空開,分支空開二次接各自負載.

四級配電箱接法

變壓器低壓端接至或分支接至到的第一個配電箱、柜均稱為一級配電箱、柜.從一級配電箱、柜分路接至下一級配電箱、柜的稱為二級配電箱、柜.這時如果從二級進線分支接至一臺配電箱、柜它還稱為二級配電箱、柜.不稱為三級配電箱、柜.從二級配電箱、柜分路接至下一級配電箱、柜稱為三級配電箱、柜.這時如果從三級進線分支接至一臺配電箱、柜它還稱為三級配電箱、柜.不稱為四級配電箱、柜. 所以你說的是哪個配電箱? 一般現場用3級配電箱

強電箱應急照明如何接線

消防切電, 1、首先電箱要具備切電功能,然后就簡單了四根線,兩根信號線、兩根電源線,作為模塊進線,接好模塊,從模塊接出4根線, 2、其中兩根是回答線,兩根是24V電源線,一般配電箱會提供消防端子,用萬用表測量兆歐,有線圈阻值的就是接電源線,把配電箱總開關關掉,兩個段子為常閉點,合上開關端子為常開點的那兩個端子為回答反饋信號端子.
