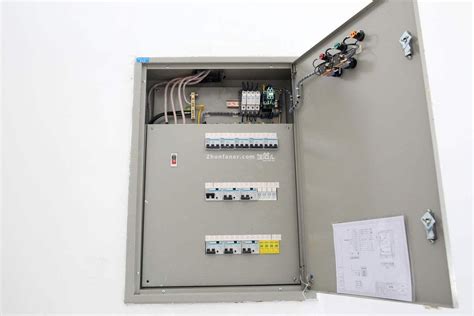

一般家用配電箱的規格
一般都用的是PZ30的箱子。

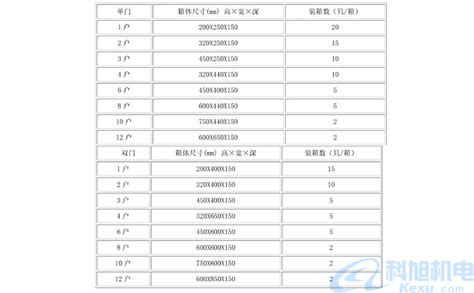

型號 箱體尺寸 高×寬×深 裝箱數（只/箱）
PZ30-2 11X16X8 70
PZ30-4 15X17X8 64
PZ30-6 20X21X9 36
PZ30-8 23X24X9 36
PZ30-10 28X28X9 30
PZ30-12 28X31X9 28
PZ30-15 28X37X9 24
PZ30-18 28X42X9 20
PZ30-20 28X46X9 14
PZ30-24 47X21X9 12
PZ30-30 47X37X9 10
PZ30-36 47X42X9 8
PZ30-40 47X46X9 4
PZ30-45 58X37X9 4
PZ30-54 39X63X9 4
PZ30-60 47X67.5X9 4
配電箱配電柜都有什么型號？
配電箱和配電柜的型號很多，從材料來分有金屬的、阻燃塑料的；從安裝方式來分有立式的、掛式、暗裝、明裝；從電壓等級來分有：380V、220V.
一、GCK、GCS、MNS是低壓抽出式開關柜；
二、GGD、GDH、PGL是低壓固定式開關柜；
三、XZW綜合配電箱；
四、ZBW箱式變電站；
五、XL、GXL低壓配電柜、建筑工地箱；XF電器控制，
六、PZ20、PZ30系列終端照明配電箱；
七、PZ40、XDD（R）電表計量箱
八、PXT（R）K－□/□－□/□－□/□－□/IP□系列規格型號解釋：
1、PXT明裝配電箱，暗裝加（R）
2、K有系列配線方式
3、□/□額定電流/額定短時耐受電流能力：用數字表示，250/10表示：額定電流250A/
額定短時耐受電流能力10kA，根據顧客要求可以降低。
4、□/□進線型式：□/1單相輸入；□/3三相輸入；1/3表示混合輸入
5、□×□出線回路：單相回路×三相回路，6×3單相6回路，三相3回路
6、□/ □主開關型式/防護等級；1/IP30單相主開關/IP30；3/IP30三相主開關/IP30
九、電氣原理圖號：
1、 JL 計量箱PXT01 PXT01 dq系列
2 、CZ 插座箱PXT02 PXT02 dq系列
3 、ZM 照明箱PXT03 PXT03 dq系列
4、 DL 動力箱PXT04 PXT04 dq系列
5 、JC 計量插座箱PXT05 PXT05 dq系列
6 、JZ 計量照明箱PXT06 PXT06 dq系列
7 、JD 計量動力箱PXT07 PXT07 dq系列
8、ZC 照明插座箱PXT08 PXT08 dq系列
9、 DC 動力插座箱PXT09 PXT09 dq系列
10、 DZ 動力照明箱PXT10 PXT10 dq系列
11、 HH 混合功能箱PXT11 PXT11 dq系列
12 、ZN 智能箱PXT12 PXT12 dq系列
十、電氣箱柜名稱編號：
高壓開關柜AH
高壓計量柜AM
高壓配電柜AA
高壓電容柜AJ
低壓電力配電箱柜AP
低壓照明配電箱柜AL
應急電力配電箱柜APE
應急照明配電箱柜ALE
低壓負荷開關箱柜AF
低壓電容補償柜ACC或ACP
直流配電箱柜AD
操作信號箱柜AS
控制屏臺箱柜AC
繼電保護箱柜AR
計量箱柜AW
勵磁箱柜AE
低壓漏電斷路器箱柜ARC
雙電源自動切換箱柜AT
多種電源配電箱柜AM
刀開關箱柜AK
電源插座箱AX
建筑自動化控制器箱ABC
火災報警控制器箱AFC
設備監控器箱ABC
住戶配線箱ADD
信號放大器箱ATF
分配器箱AVP
接線端子箱AXT
舉例說明
GCK：第一個G 代表配電柜，第二個C 代表抽屜式，第三個K 代表控制
GGD：第一個G 代表配電柜第二個G 代表固定式第三個D 代表動力配電箱
還有1AP2 2AP1 3APc 7AP 1KX之類的。。。 這是工程配電系統圖中各個配電盤的常用代號，由設計者自行編排，沒有強制性的規范。但遵循一定的規律，AL是配電箱、AP是動力配電箱、KX是控制箱等。例如：
1AL1b——代表一層一位置的b種類配電箱；
AT-DT——電梯配電箱；
1AP2——代表一層第二位置上的動力配電箱
家裝電箱有幾種規格
您好，現在市面上常見的有以下幾種32寸液晶電視尺寸-LCDTV 大致長寬高尺寸： 790*210*567（mm） 32寸液晶電視尺寸-LEDTV 大致長寬高尺寸： 792*196*539 （mm） 40寸液晶電視尺寸-LCDTV 大致長寬高尺寸： 987*292*674 （mm） 40寸液晶電視尺寸-LEDTV 大致長寬高尺寸： 985*260*671 （mm） 42寸液晶電視尺寸-LCDTV 大致長寬高尺寸： 1049*292*727（mm） 42寸液晶電視尺寸-LEDTV 大致長寬高尺寸： 1019*260*697（mm） 46寸液晶電視尺寸-LEDTV 大致長寬高尺寸：1120*260*734（mm） 47寸液晶電視尺寸-LEDTV 大致長寬高尺寸：1122*260*735（mm） 52寸液晶電視尺寸-LCDTV 大致長寬高尺寸：1320*300*852（mm） 55寸液晶電視尺寸-LCDTV 大致長寬高尺寸：1320*300*887 （mm） 55寸液晶電視尺寸-LEDTV 大致長寬高尺寸：1298*275*838 （mm）
現在電視還有更大的比如60寸65寸等等，海信還有激光電視可以達到80寸88寸100寸120寸150寸。等希望我的回答對你有幫助，望采納
電氣設計中配電箱規格型號如何確定
配電箱一般分為緊湊型配電箱,比如PZ30或GOLF型,常用于住宅套內或走廊墻上暗裝,常由微型斷路器構成,進線為63A以下的3相MCB,出線為3相或單相MCB或RCB,一般為嵌墻暗裝,底距地按照規范要求不低于1.5米.明裝配電箱,常常作為樓層總配電箱,下級為上述的緊湊配電箱,總配電箱經常設置在電井內,明裝,總開關為大電流的塑殼斷路器MCCB,出線為MCCB或MCB(中等電流,三相居多),進線一般為電纜,出線為導線到下級現場暗裝的配電箱,型號一般為XM.柜式配電箱,一般落地,作為總進線使用.電箱一般型號無太多意義,主要看開關.
配電箱型號規格
前者是配電板, 后者是防爆配電箱的一種.
家用配電箱用甚么規格的?
根據你需用空開數量購買相應位數的開關箱.
配電箱型號whd分別指的是什么
前面一條回答完全是誤人子弟,一般尺寸都是H*W*D,H代表高度,W代表寬度,D代表厚度

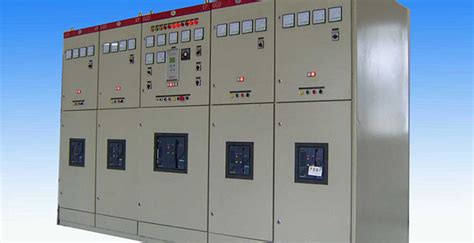

低壓配電柜配電箱的型號是怎么樣的
低壓柜的型號可能會因?yàn)閺S家不同,型號略有不同.一般低壓柜可以分為固定式,抽屜式,框架式.只要確定用哪種形式的,柜子的短路容量,母線電流,主進線開關規格,各支路規格,就可以讓廠家?guī)椭x定.當然如果能有單線圖那是最好的了.
配電箱哪種型號是最標準的?
看你的需要. 要是動力配電的話,用的最多的是GGD標準型配電柜. 也有的用XL型的. GGD的正式些.XL的簡單些. 要是普通小型配電的話就選PZ系列了. PZ20、PZ30一般用作小型終端照明配電. PZ40、XDD(R)一般用作電表計量.
配電箱的規格1*20’GP/月是啥意思?
1是1個,*是乘號,20’表示英尺,GP是標準集裝箱 1*20GP 表示每月一個20尺的平柜! 1*20HQ 表示每月一個20尺的高柜! GP:普通箱 TK:油罐箱 RF:冷藏箱 PF:平板箱 OT:開頂箱 HC:高箱 FR:框架箱 HT:掛衣箱 GP的英文縮寫是 GENERAL PRODUCT CONTAINER 配電箱其他規格型號:GCK、GCS、MNS是低壓抽出式開關柜; GGD、GDH、PGL是低壓固定式開關柜; XZW綜合配電箱; ZBW箱式變電站; XL、GXL低壓配電柜、建筑工地箱; JXF電器控制箱; PZ20、PZ30系列終端照明配電箱 等等
