筆記本電源板是什么東西
保護電池, 當電池充滿時電路板會自動停止對電池充電 當電池遇到大電流是保護好電池等等 和手機的電路板一樣
電源板與開關電源有什么不同
電源板是電子設備中用來把輸入的電源電壓(比如工頻220V~)變換成電子電路所需的各等級工作電壓(比如12V-、15V-)的功能電路,將之做在一塊電路板上,就叫電源板.開關電源是電源變換電路的一種,區別于線性電源,開關電源效率高,體積小,重量輕,靠開關管的通斷時間來調整平均輸出電壓.這種電源板就叫開關電源板.
電源板和開關電源板都有哪些區別啊
給裝置(負荷)提供電源的線路板 叫電源板 用開關電源給裝置(負荷)提供電源的線路板 叫開關電源板
熱水器電源板有哪些電器元件組成
熱水器電源板組成原件一般包括:變壓器或開關電源(電源部分)、繼電器(控制負載開關的器件)、電阻、電容、二極管、三極管、接線端子等組成.
現在的平板液晶電視機的電源板分為哪幾個部分.分別有哪些作用.
分為控制電路,一般5V和主電路一般3.3V5V12V24V.
傳真機電源板有哪些部件組成
傳真機電源板是由半導體器件組成的開關電源.由保險管、整流管、濾波電容、電源功率管、啟動電路、開關變壓器、光耦合器、輸出電路等.還有的是電源模塊組成.如果不懂無線電知識是測量不了的.一般是電路短路.電源功率管擊穿、電阻斷路.電容容量變小、可以用萬用表逐一檢查
電源板生產流程
1.要確定輸入電壓和輸出電壓以及功率； 2.要確定輸出電壓有幾路、紋波多大、整機的效率等因素，這些決定你電源板的成本； 3.選定控制芯片、續流二極管、開關管的種類和型號； 4.要確定你的電源板需要哪些保護項目、數值多大，然后確定相關保護電路參數； 5.確定整機電路； 6.畫出PCB初板； 7.測試、調試；(以下重復，直至電路調試成功) 8.根據實際情況調整電路； 9.通過各種國家強制認證、測試； 10.確定最終PCB板； 11.批量采購元器件、芯片； 12.批量生產。 需要的原材料： 1.二極管：整流二極管、續流二極管、穩壓管、發光二極管等； 2.控制芯片； 3.開關管：MOSFET、TTL； 4.基準源：TL431、LM336等； 5.光耦：PC817等； 6.電容：按規電容(X,Y電容)，高壓電解電容、低壓電解電容、高頻低阻耐紋波電容、無極性電容若干； 7.電阻：功率阻值大小電阻若干、壓敏電阻； 8.插接件若干； 9.散熱片若干； 10.保險絲； 11.脈沖變壓器； 12.PCB板；
東芝AV500IC電路集成塊與電源板有什么區別?
電源板是一塊功能板,提供電壓,電流.集成電路是核心部件.電源板相當于電腦,集成電路相當于其中的CPU
液晶顯示器電源板價格多少
不是根據牌子定的價格,一個顯示器電源板網購30元一個.可以跟據你顯示器型號購買,也有一種通用的電源板.確定是電源板的問題可以自己換,特簡單.就是拆顯示器的時候注意點,別翹壞了.

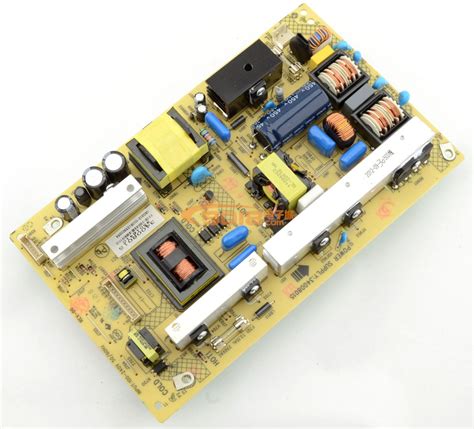

電視電源板各個電子元件是什么?
電視電源板上的元件有電感濾波器,開關變壓器,電容器,普通電阻,消磁電阻,保險電阻,保險管,橋式整流器,光耦合器,二極管,三極管等.
