電視電源板各個電子元件是什么?
電視電源板上的元件有電感濾波器,開關變壓器,電容器,普通電阻,消磁電阻,保險電阻,保險管,橋式整流器,光耦合器,二極管,三極管等.
做led燈電源板上需要哪些電子原件才可以點亮,他們的作用是什么
大概說下吧,現在的電源一般都是開關型電源了.核心主件包括,電源IC,開關管,變壓器,輸入輸出的電容;其他的就是些輔助元件,保險絲、壓敏電阻是用于保護電源的,在輸入電壓異常情況下可以起到保護作用;整流橋是用于把輸入的交流轉換成直流的,電容就是起個濾波作用,電感一般也是濾波了.

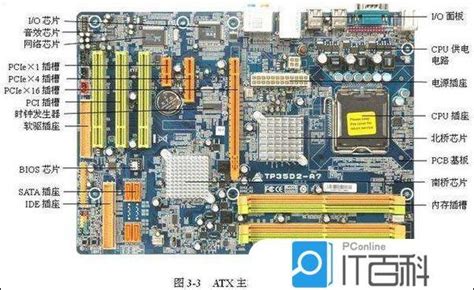

電路板上的元件名稱
1、電路板上都有標示，R為電阻，L為電感線圈（通常為線圈纏繞在鐵芯環上，也有些有封閉外殼），C為電容（高大立起圓柱狀，包塑料皮，上面有十字壓痕的為電解電容，扁平的是貼片電容），其他兩條腿的是二極管，3條腿的是三極管，很多腿的是集成電路。
2、
UR為可控硅整流器；
VC為控制電路有電源的整流器
；UF為變頻器
；
UC為變流器；UI為 逆變器
；M為電動機 ；MA為異步電動機
；MS為同步電動機
；MD為直流電動機
； MW
為繞線轉子感應電動機
； MC為鼠籠型電動機
； YM
為電動閥；YV為電磁閥
等。
擴展資料：
電子元件有著不同的封裝類型，不同類的元件外形一樣，但內部結構及用途是大不一樣的，比如TO220封裝的元件可能是三極管、可控硅、場效應管、或雙二極管。TO-3封裝的元件有三極管，集成電路等。二極管也有幾種封裝，玻璃封裝、塑料封裝及螺栓封裝，二極管品種有穩壓二極管、整流二極管、隧道二極管、快恢復二極管、微波二極管、肖特基二極管等，這些二極管都用一種或幾種封裝。
貼片二極管及有極性貼片電容與其它貼片則很容易區分，有極性貼片元件有一個共同的特點，就是極性標志。
有誰認識電路板的各個元件名稱
這是 典型的交流開關電源,照片應從多方向拍攝,否則只能指出部分元件的名稱,如圖:
請問有誰知道這個電源主板上面的元器件,這叫什么.謝謝
1濾波電容(通交流,阻直流,消除干擾);2熱敏電阻(限流保護用);3濾波電容(通交流,阻直流,消除高頻干擾);4電感線圈(通直流,阻交流,抗干擾) 希望對您有用!
開關電源中常見的PCB上的零件有哪些
電源的EMI濾波部分
電源的EMI濾波部分主要是為了濾除外界的突發脈沖和高頻干擾,同時將電源本身的產生的電磁輻射削減到最低，其EMI部分主要是由X電容，Y電容，扼流圈等組成。一般做的比較好的電源其EMI部分都是采用兩部分，一部分在公座上加了一個CE小板，另一部分在PCB板上。電源EMI部分的設計最重要的是可以通過電磁兼容的測試，這是在做3C認證的一個重要檢測項目。劣質電源最有可能在這部分偷工減料只采用一級EMI電路或不采用EMI電路，或EMI電路不用安規料件等。
電源的整流部分和高壓濾波部分
電源通過EMI濾波以后由橋式整流管將其變為較平滑直流電，然后經過高壓電容對其進行高壓濾波。電源的橋式整流部分常用的有兩種：一種是由四個分立的二極管組成，另一種是將四個分立的二極管集成在一起的。后一種的優點是便于散熱，一般超過300W的電源都是采用集成的，其耐壓為至少應為600V。電源的高壓濾波一般采用的為兩個耐壓值為200V的電容，電容的容量直接影響著電源的低壓特性,這個問題在我國顯得尤其重要,因為國內的電網是十分不穩定的。一般在用電比較密集的環境,其電壓會低至180～190V,如電源的低壓特性不夠好,會引發多種問題,如電源在用電高峰期會頻繁死機重啟等。一般設計稍好的電源300W以上,其大電容的容量至少要用到680μF，劣質電源大電容其容量大部分是不夠的，最明顯的是大電容的體積偏小。
PFC電路
PFC(powerfactorcorrection)電路即功率因數校正電路,PFC補償電路分為兩種，一種是被動式PFC(開機殼會發現上蓋或下蓋有一類似變壓器的元件)，特點：可以降低電源對電網諧波干擾和電網對電源干擾，特別是網吧與公司這樣電腦集中使用場合非常明顯，另外一點成本較低，可靠性比較高；另一種是主動式PFC電路AC部分有一大的環形電感，大部分電源還有一塊PFC控制小卡，特點：功率因數高,AC輸入電壓可以設計成100～264VAC，相對被動式而言成本更高，可靠性低一些。在國內銷售的電源大部分采用的為被動式PFC，最明顯是有一個PFC電感，劣質電源此部分會采用假的PFC電感或不加!
開關三極管
開關三極管是開關電源中極為重要的部分,它是通過自激式或它激式使開關管工作在開，關的狀態。其耐壓程度不小于800V(半橋式其耐壓為400V)，電流應不小于6A，因開關三極管工作的頻率非常高，是極易損壞的部件，而又是開關電源的核心。所以其用料的好壞是與電源的質量是成正比的。此三極管質量的好壞無法從表面上看出來，最重要的是看三極管的品牌。一般在國內比較有名的電源其用料都非常不錯。
電源的PWM控制電路
開關電源的控制保護部分,是通過反饋電路從輸出端取樣再將信號送到PWM(Pulse-WidthModulation)電路調節開關晶體的開通與截止時間,從而使輸出電壓穩定。各種保護功能是通過對輸出端的電流、電壓的監控,然后將信號反饋到PWM控制電路從而實現各種保護功能。早期有部分劣質電源，其PWM部分采用的分立元件做的，采用此種電路其保護特性較差。最明顯的部分就是電源只有一個控制IC。
移動電源線路板用哪些電子元器件
電容 電阻 穩壓芯片 二極管
電路板上的元器件字母代表什么意思
1. Rx是電阻，在電路圖里有很多電阻，按序號排，R1，R2…
2. Cx是無極性電容，電源輸入端抗干擾電容；
3. IC集成電路模塊；
4. Ux是IC(集成電路元件)；
5. Tx是測試點(工廠測試用)；
6. Spk1是Speaker(蜂鳴器，喇叭)；
7. Qx是三極管；
8. CEx-電解電容，CNx-排容，RNx-排阻，CONx-連接器，Dx-Diode(二極管)，Lx-電感/磁珠，LEDx-發光二極管，Xx-晶振；
9. RTH(熱敏電阻)；
10. CY(Y電容：高壓陶瓷電容，安規)；
11. CX(X電容：高壓薄膜電容，安規)；
12. D(二極管)；
13. W穩壓管；
14. K 開關類；
15. Y 晶振；
16. R117：主板上的電阻，序號為17；
17. T101：主板上的變壓器；
18. SW102：開關；
19. LED101：發光二極管；
20. LAMP：(指示)燈；
21. Q104(E,B,C)：晶體三極管，E：發射極，B：基極，C：集電極。
電路板上的TR、TH、J、L、CN、K、X都代表什么電子元件?
Tr：三極管（transistor）；
TH：熱敏電阻（thermistor）；
J：跳線或跳接點（jumper）；
L：電感（inductor），L6表示編號為6的電感；
CN：接插件；
K：繼電器；
X：晶體振蕩器，陶瓷諧振器（crystal, ceramic resonator）。
擴展資料：
各個廠商都有自己的元件庫，畫電路圖時的元件都從庫里抓來的(大廠)，對于一些不常見的，比如CON，JP，各個廠商的定義也會有所不同。
R(電阻)、FS(保險管)、RTH(熱敏電阻)、CY(Y電容：高壓陶瓷電容，安規)、CX(X電容：高壓薄膜電容，安規)、D(二極管)、C(電容)、Q(晶體管)
ZD(穩壓二極管)、T(變壓器)、U(IC芯片)、J(跳線)、VR(可調電阻)、W穩壓管、K 開關類、Y 晶振。
電路板上常常見到R107、C118、Q102、D202等編號，一般情況下，第一個字母標識器件類別，比如R代表電阻器，C代表電容器，D表示二極管、Q表示三級管等。
第二個是數字，表示電路功能編號，如“1”表示主板電路，“2”表示電源電路等等，這是由電路設計者自行確定的;第三、四位表示該器件在該電路板上同類器件的序號。
參考資料來源：百度百科–電子元器件
電路板上的零件分別有什么作用?
電烙鐵,松香,加焊錫就可以了,將接口處處理干凈,把線接放到電路板的相應位置,用電烙鐵沾上焊錫,在蘸一下松香快速點在接口位置既可以了,注意時間不要太長,如果一次沒有弄好記得要冷卻一下在進行再次處理,不然會燒壞電路板的
