開關接線圖的三種接線方法：

第一種方法：雙聯開關電路另類接線法（兩個開關都入火線，安全）

在實際應用中，應該很少采用這種方法接線的。這是一個鄰居向我描述的（他是那樣接的），然后，我畫圖進行了分析。

接線要點：

1、雙聯線中的一條必須直接連接兩個雙聯雙控開關的中間接線端；

2、雙聯線中的另一條導線連接兩個開關的上接線端（或者下接線端），并且在中間接一條分支線與燈的一端連接，燈的另一端接零線。

3、兩個開關都入火線，而且接于上接線端（或者下接線端），但不能接于中間的接線端。

這種電路的布線特點：

1、雙聯專用線中的一條導線，中間引出分支線接于燈的一端。（傳統雙聯雙控電路是不允許在雙聯專用線中引出分支線的）

2、兩個開關都入火線，而且只能接于上接線端（或者下接線端），這就使得燈亮?xí)r，兩個開關的三個接線端對零線的測量電壓都是220v，即試電筆都顯示為紅色。

第二種，傳統接線法。

這是物理教科書上提到的方法，在標準的工程圖紙中，也是這種接線法。很常見。

第三種，另類省線法（存在安全隱患）

雖說理論上存在安全隱患，但在家庭布線中，經常用這種方法，布線，省去很多的工作量，和線材。現在的銅線可是非常的貴了。特別是搞包工包料的，都是用這種接線法的多。省線省錢嘛。 接線要點：

1，兩個雙聯雙控開關的中間接線柱，分別拉一條線連接要控制的燈。

2，開關的另外兩個接線端，分別接火線和零線（一個端口接火線，另一個端口就接零線），就ok了。思路很簡單。用好點的開關，不會輕易短路的。

家用開關接法【附圖】

COM公共端接零線,其余兩個孔任意一個接火線

雙控開關及多控開關怎么接線？

我們?nèi)粘Ｊ褂玫拈_關有很多，由普通的一個開關控制電器的打開和關閉，也有復雜一點的雙控開關，這種開關是一對，可以同時負責電器的常開，常關這兩種狀態。你可以在樓下打開燈，在到了樓上之后關閉燈，這樣關燈就不用跑下去。雖然感覺這種開關很麻煩，不過可以為我們省去不少功夫。今天小編就為大家具體介紹一下帶插座的雙控開關怎么接，希望能夠幫助大家連接。

雙控開關就是一個開關同時帶常開、常閉兩個觸點(即為一對)。通常用兩個雙控開關控制一個燈或其它電器，意思就是可以有兩個開關來控制燈具等電器的開關，比如，在下樓時打開開關，到樓上后關閉開關。如果是采取傳統的開關的話，想要把燈關上，就要跑下樓去關，采用雙控開關，就可以避免這個麻煩。另外雙控開關還用于控制應急照明回路需要強制點燃的燈具，雙控開關中的兩端接雙電源，一端接燈具，即一個開關控制一個燈具。

工具/原料

螺絲刀、斜口鉗、雙控開關、照明燈、電線、絕緣膠帶。

1、我們單獨拿兩個雙控開關和一個照明燈來具體介紹。

雙控開關接線柱一般標有”L”，”L1″，”L2″。當L端進線時，L1和L2有一端和L接通，按動開關后，L1和L2的另一端和L接通。

2、我們先用斜口鉗將線剝好皮，注意不要留有太長線頭，以免觸碰到。

3、我們以左端開關的L作為火線輸入，兩個開關的L1和L2對應接線，然后將右邊開關L接至照明燈一端，照明燈另一端接零線。

4、接好線后一定注意將照明燈兩側的線頭用絕緣膠帶包裹好，防止漏電。

5、最后留出的火線與零線接上插頭就完成了整個雙控開關的接線。

6、為方便接線，我們可以將雙控開關的電路圖記住，這樣實際操作就很容易接線。

注意事項

這是為方便大家學習的一個小教程，通過這個實驗來講解樓梯或家庭線路原理更方便理解。

大家在實際操作中一定注意關閉電源再維修或安裝。

插座的雙控開關接法并不難，只要根據對應方法就能接好，不過需要注意的是不能接錯或者有纏繞的現象，因?yàn)檫@種情況容易發生電路短路，就會出現用電危險。而且在接的時候以及測試的時候，千萬不要用手去觸碰，以免連電的情況。雙控開關其實特別有利于我們?nèi)粘Ｉ睿热缗P室的燈就非常適合，相信雙控開關的應用會越來越廣泛，帶插座的雙控開關比起一般的開關好用的程度高很多。

我買了多功能開關有插座有開關怎么接線

遵循一個原則就行,開關串聯在電路中,插座并聯在電路中

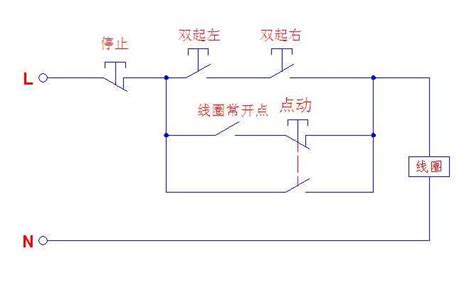

多控開關的接法

雙控開關接線分單聯雙控、雙聯雙控開關、三聯雙控開關三種，在本文主要通過介紹是什么是雙控開關、單聯雙控接線、雙聯雙控開關、三聯雙控開關及原理三個方面為大家介紹雙控開關接線圖，為大家做電路接線參考。

一、什么是雙控開關

1、雙控開關的種類

雙控開關因?yàn)榭刂泼姘迳祥_關按鈕的不同可以分為單聯雙控開關、雙聯雙控開關、三聯雙控開關，按照聯數的增加接線困難也會遞增，這個時候一張全面的雙控開關接線圖就能幫上大忙了，下面就逐一來闡述這三種雙控開關的原理、接法和接線圖。

2、什么是雙控開關

首先我們先了解什么是雙控開關，雙控開關是指對某個設備進行兩個地方的分別控制，比如如果是照明燈，那有在客廳進門控制客廳燈光的，你到了臥室要睡覺的時候再跑去客廳關燈就累了，在臥室你可以也安一個開關對客廳燈進行控制。同樣在工廠里面對某個電機進行兩地控制都是很平常的事情，所以雙聯雙控就是指不地方的兩個面板上各兩個鍵，共控制兩個電源達到在不同地方可以控制同一設備(如，照明燈)。

二、單聯雙控開關接線圖(含原理和接線方法)

1、單聯雙控開關接線

2、單聯雙控開關原理

單聯雙控開關實際上就是兩個單刀雙擲開關串聯起來后再接入電路。每個單刀雙擲開關有三個接線端，分別連著兩個觸點和一個刀。

3、單聯雙控開關接法

把兩個單刀雙擲開關的兩個觸點分別相連，即開關1的觸點1與開關2的觸點1相連，開關1的觸點2與開關2的觸點2相連，然后兩個開關的刀做為整個開關的兩端接入電燈的兩端。這樣當開關1和2的刀同時接打向各自觸點1或同時打向觸點2時，電路接通，則燈亮。若兩開關的刀一個打向觸點1而另一個打向觸點2時，電路不通，則燈滅。因此兩個開關都可以控制燈。兩個開關可以放在樓梯的上下兩端，或走廊的兩端，這樣可以在進入走廊前開燈，通過走廊后在另一端關燈，既能照明，又能避免人走燈不滅而浪費電。

誰有多控開關的接線圖能提供一下嗎,謝謝

電燈雙控開關有二種接法,先把雙控開關的中心樁稱為L(zhǎng),一對對稱的樁稱為L(zhǎng)1,L2. 1、將二個開關的L1L2用二根線連起來,一個開關的L接火線,一個開關的L接控制線,控制線接燈,燈后接零線. 2、將二個開關的L用一根線連起來,中間串一盞燈.每個開關的L1L2接火線和零線(每個開關都需火零線到位). 1法安全可靠, 2法有隱患,開關質量差就要燒開關,就是燈關著也不知道有電無電.但2比1中間少了一根線,只有在中間只有一根線,且無法加線的情況下才采用.

這種開關怎么接線

這是四開的單控開關,四個開關可以分別控制四條線路. 一個開關只有兩個接線頭,一個進線、一個出線.注意,四個進線可以用一截短線并聯起來接相線. 如果你覺得我的回答比較滿意,希望你給予采納,因?yàn)榻獯鸨徊杉{是我們孜孜不倦為之付出的動力!

家用電開關怎么接求助接線圖謝謝

是否原電源插座是不帶開關,現在想換一個帶開關的電源插座,如果是的話,將電源火線與開關的COM端連接,開關的L1與插座的L端連接,電源零線連接在插座的N端上,電源有保護地線就接在插座的地符號上.不過看你這個插座面板好像是兩個開關的.

開關的接法帶圖哦?

以前的普通開關就2個接線柱 不用說吧 現在一般都是3個接線柱的開關 你把火線接開關中間接線柱 燈控制線接開關兩邊的任意一個接線柱就行了

多用開關的接線圖

你說的是墻壁開關還是哪種開關呢,如果是墻壁開關現在已經逐步被禁止使用多功能插座了,接線如果是墻壁開關很簡單,后同L、N及接地線都有標識,接地線不接也可以使用,但是防漏電保護方面就不好,所以還是建議接.
