誰知道 酚醛樹脂 具體是怎么做成的?

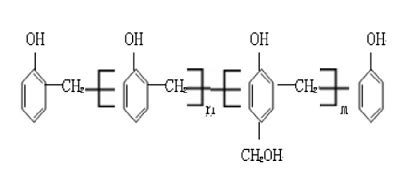

看看圖片就知道了,反應是一比一,發生縮聚反應

酚醛樹脂合成過程是怎樣的

怎樣認識加聚反應和縮聚反應

加聚反應和縮聚反應是合成有機高分子的兩種基本反應。這兩種反應雖然都由單體（小分子）產生高聚物（大分子）的反應，但它們還是有著本質的區別。

加聚反應是加成聚合反應的簡稱，是指以不飽和烴或含不飽和鍵的物質為單體，通過不飽和鍵的加成，聚合成高聚物的反應。例如，乙烯加聚成聚乙烯，是在適當的溫度、壓強和催化劑存在的條件下，乙烯分子中的雙鍵會斷裂其中的一個鍵，發生加成反應，使乙烯分子里的碳原子結合成為很長的鍵。

這個反應可以用方程式表示為：

反應的產物是聚乙烯，它是一種相對分子質量很大的化合物，其分子組成可以表示為(C2H4)n。

加聚反應根據參加反應的單體種類，又分為均聚反應和共聚反應。僅由一種單體發生的加聚反應叫做均聚反應，合成聚乙烯的反應就是均聚反應。由兩種以上單體共同參加的聚合反應叫共聚反應。例如，合成丁苯橡膠的反應即為共聚反應。這個反應可用下式表示：

加聚反應的特點是：

（1）單體必須是含有雙鍵等不飽和鍵的化合物。例如，氯乙烯、丙烯腈等含不飽和鍵的物質，在一定條件下，都可以發生加聚反應。

（2）加聚反應發生在不飽和鍵上。

（3）發生加聚反應的過程中，沒有副產物產生，得高聚物的化學組成跟單體的化學組成相同。

學組成一樣。

（4）加聚反應生成的高聚物相對分子質量為單體相對分子質量的整數倍。

縮聚反應是縮合聚合反應的簡稱，是指單體之間相互作用生

成高分子，同時還生成小分子（如水、氨、鹵化氫等）的聚合反應。例如合成酚醛樹脂的反應就是縮聚反應。合成酚醛樹脂通常是以苯酚和甲醛為原料，在催化劑作用下，經縮聚反應而得到。

縮聚反應根據參加反應的單體種數又分為共縮聚和均縮聚，由不同種單體參加的縮聚反應稱為共縮聚。如酚醛樹脂的合成反應就是共縮聚，它是由苯酚和甲醛兩種物質為單體的。由同種單體進行的縮聚反應稱為均縮聚。如氨基酸聚合成多肽的縮聚反應就屬均縮聚。

縮聚反應的特點是：

（1）單體不一定含有不飽和鍵，但必須含有兩個或兩個以上的反應基團（如—OH、—COOH、—NH2、—X等）。

（2）縮聚反應的結果，不僅生成高聚物，而且還有副產物（小分子）生成。

（3）所得高分子化合物的化學組成跟單體的化學組成不同。

由上可見，加聚反應和縮聚反應的單體結構、反應機理、產物的化學組成都是截然不同的。

酚醛樹脂怎么形成的

酚醛樹脂是由苯酚、甲醛在酸性介質中縮聚而成的一種熱塑性酚醛樹脂,能溶于乙醇,你可以在有料網直接就能買到的

求酚醛樹脂合成原理(帶圖)

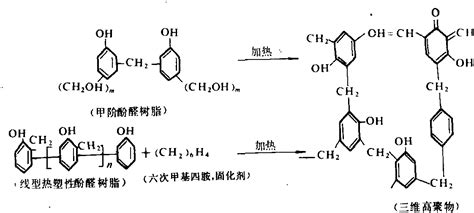

苯酚和甲醛在酸性或堿性的催化劑作用下,通過縮聚反應生成酚醛樹脂.在酸性催化劑作用下,苯酚過量時生成線型熱塑性樹脂;在堿性催化劑作用下,甲醛過量時生成體型熱固性樹脂. (1)苯酚和甲醛在堿性條件下反應,要比在酸性條件下反應慢.要使生成的樹脂冷卻后呈固體,必須加熱半小時以上. (2)苯酚和甲醛在堿性條件下是逐漸生成體型樹脂的.開始生成的液態物是可溶于酒精、丙酮和堿性水溶液的樹脂,叫做甲階樹脂.繼續加熱后,生成粘稠狀的液體,冷卻后成為脆性固體,能部分溶于酒精、丙酮,但不溶于堿性水溶液.它叫乙階樹脂(固體受熱能軟化).再繼續加熱,才生成不溶不熔的體型樹脂,叫做丙階樹脂.在課堂教學實驗中制備,由于加熱的時間不夠,一般生成乙階樹脂.

酚醛樹脂是怎么生成的

酚醛樹脂是由酚類化合物(如苯酚、甲酚、二甲酚、間苯二酚、叔丁酚、雙酚A等)與醛類化合物(如甲醛、乙醛、多聚甲醛、糠醛等)在堿性或酸性催化劑作用下,經加成縮聚反應制得的樹脂統稱為酚醛樹脂

酚醛樹脂的制備及性質

苯酚+甲醛===酚醛樹脂(催化劑只會也影響酚醛樹脂的形狀),酚醛樹脂是高分子化合物,原理如下:苯酚上的酚OH會影響苯環上鄰位上的氫,使鄰位上H變的更活潑,更容易反應,所以反應時相當于苯環是還有倆個半鍵,而甲醛中的碳氧雙鍵同時斷開,與苯環是的倆個半鍵結合,有多個這樣的單體的聚合體就形成了酚醛樹脂.

酚醛樹脂是有什么和說呢么合成的啊?

是甲醛和苯酚發生縮聚反應合成的!

酚醛樹脂如何制備的?

由苯酚和甲醛酯化反應,加成聚合的.

制酚醛樹脂的具體反應原理,也就是物質內部鍵的斷裂情況.

是縮聚反應. 苯環表示不來……咋辦? 就是苯環上脫2個氫離子,甲醛斷裂碳氧雙鍵,2氫+1氧=水,剩下的以單鍵相連就行.

酚醛樹脂的合成工藝路線、方法、原理是？其間的關鍵技術或需注意之處是？

酚醛樹脂是以酚類化合物與醛類化合物為原料經縮聚反應制得的合成樹脂的總稱。它是最早實現工業化的合成樹脂，由于它具有很多優點，如絕緣性能好、隔熱、防腐、防潮、其模塑品強度高、尺寸穩定性好，耐高溫、價廉等，因此在現代工業中是應用最廣的塑料之一。 本實驗是在酸性催化劑下，使甲醛與過量的苯酚縮聚而得到熱塑性樹脂。其反應式為： 分子量在1000以下。可加熱熔融，可溶于丙酮、酒精或堿性溶液中。 三、實驗內容 1、實驗藥品 苯酚 甲醛（30%水溶液） 鹽酸（d=1.19） 2、實驗步驟 將40g苯酚及33g甲醛溶液放入250ml的三口燒瓶中混合，用水浴加熱，溫度維持在60±2℃，取樣2～3g后，加入0.5ml鹽酸，反應立即開始，每隔30min用滴管取樣2～3g樣品放入三角瓶中，進行分析。反應3h后，將三口燒瓶內所有物料倒入水蒸發器中，冷卻倒掉上層水，將下層縮聚物用水攪拌洗滌數次，直到呈中性為止。然后用小火加熱，以除去水及未反應的苯酚等揮發成分。揮發完畢后泡沫消失，而且樹脂表面變得光滑。當溫度約達170～180℃時，停止加熱，把樹脂放在鐵皮上 使其冷卻，稱其產量，計算產率。 四、苯酚存在下甲醛含量的測定 1、分析甲醛含量： 根據甲醛與亞硫酸鈉作用，生成氫氧化鈉，然后用標準鹽酸溶液滴定生成的氫氧化鈉 。 2、測定步驟： 將準確稱量過的2—3g苯酚、甲醛混合物置于250ml的錐形瓶中，加入25ml蒸餾水，再加入3滴百里酚酞指示劑，用CNaOH=0.1mol·L-1NaOH標準液滴定至溶液出現藍色。然后加入1mol亞硫酸鈉溶液25ml，為了使亞硫酸鈉與甲醛反應完全，混合物在室溫下放置2h，然后用CHCl=0.5mol·L-1鹽酸滴定至藍色褪去。 甲醛的百分含量計算式為：x%=C·V·MHCHO/1000W 式中：x——甲醛含量 V——滴定所消耗的鹽酸體積，ml C——鹽酸的mol濃度 W——稱量樣品物質量 MHCHO——甲醛分子量 五、實驗數據處理 1、實驗數據： 反 應時 間 反 應 現 象 反 應 溫 度 取 樣 空瓶質量g 空瓶質量＋樣品質量g 物料量g 百分含量 2、根據分析結果，計算在不同時間甲醛的轉化率，以時間對甲醛的濃度作圖。 六、思考題： 1、計算配方中苯酚甲醛mol比，為什么要如此配方? 2、苯酚與甲醛縮聚為什么既能生成線型縮聚物，又能生成體型縮聚物？ 任務書 實驗項目 考核標準 成果展示 實驗室規則 總結
