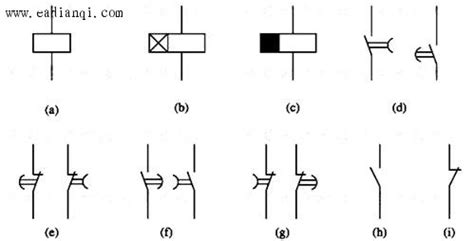

繼電器新符號用字母K表示,以前用J表示.細分時應用雙字母表示.電壓繼電器:KV,電流繼電器:KA,時間繼電器:KT,頻率繼電器:KF,壓力繼電器:KP,控制繼電器:KC,信號繼電器:KS,接地繼電器:KE繼電器線圈在電路中用一個長方框符號表示,如果繼電器有兩個線圈,就畫兩個并列的長方框.同時在長方框內或長方框旁標上繼電器的文字符號“K”或“J＂.
在一般電路圖中水位繼電器用什么字符表示呢？
繼電器的種類很多，最經典的是電磁式樣的繼電器，其基本組成為：電磁機構（包括鐵心、線圈和銜鐵）、反力彈簧、觸頭系統。在電路圖中同一個繼電器的不同部件采用相同的文字符號進行標注，可以畫在不同的地方。比如，有一個繼電器的文字符號標注為KA1，在電路圖中可以看到標有KA1的線圈（形狀為一個方框），還能看到多個標有KA1的觸點（象開關形狀的），這表明這些觸點和線圈是屬于同一個繼電器的。
繼電器的工作原理是：當線圈通電其觸頭改變狀態（圖上畫的狀態為未通電時的狀態，也稱常態）；線圈失電后其觸頭恢復原狀（常態）。
看繼電器的電路圖時首先看一些操作元件（開關、按鈕等），當這些元件動作時，分析哪路有電流通過，是否有線圈通電或斷電，然后根據“線圈通電其觸頭改變狀態，線圈失電后其觸頭恢復原狀”，尋找相應的觸頭及其相關電路，最終找到所控制的設備（通電工作或斷電停止工作）。
當然，要看懂繼電器的電路圖，首先還應該看懂各種元件的圖形符號，同時要懂得各種元件的工作原理。
相序繼電器的電氣文字符號是什么?
KVS是相序繼電器的電氣文字符號
繼電器符號是什么？
繼電器的文字符號是“J”。繼電器是由線圈和觸點組兩部分組成的，繼電器在電路圖中的圖形符號也包括兩部分：一個長方框表示線圈；一組觸點符號表示觸點組合。當觸點不多電路比較簡單時，往往把觸點組直接畫在線圈框的一側。
擴展資料
繼電器的表示符號根據繼電器的類型而有所區別，繼電器可以用文字符號表示，也可以用圖像符號表示，在電路中，通常將繼電器的文字符號標注在圖像符號旁邊。
繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。
繼電器的觸點有兩種表示方法：一種是把繼電器的觸點直接畫在長方框一側，這樣的畫法較為直觀。另一種是按照電路連接的需要，把各個觸點分別畫到各自的控制電路中，通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號，并將觸點組編上號碼，以示區別。
參考資料百度百科-繼電器
哪個是繼電器的符號啊!?
K是繼電器線圈,K-1是繼電器的常閉觸點,K-2是繼電器的常開觸點
繼電器符號

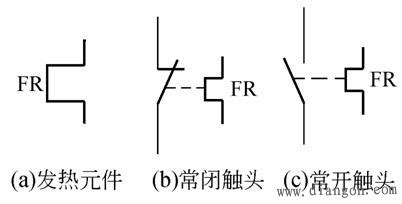

熱繼電器符號是FR,其工作原理是當通過熱繼電器電流過大時,其控制機構上的彈簧片因?yàn)殡娏鞔筮^(guò)額定電流而瞬間發熱產生變形,將其主電路斷開,以保護工作機構的一種電子器件!
